Aktivace režimu RealView v SolidWorksu 2015

Návody
Marek Pagáč | 5. 3. 2015
Přidat komentář
Ohodnotit článek

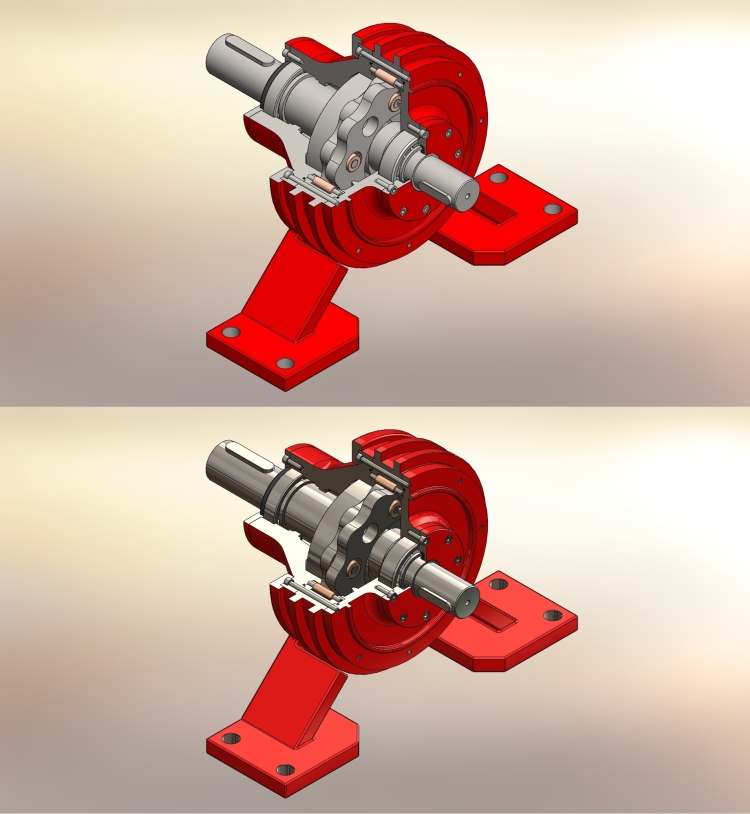

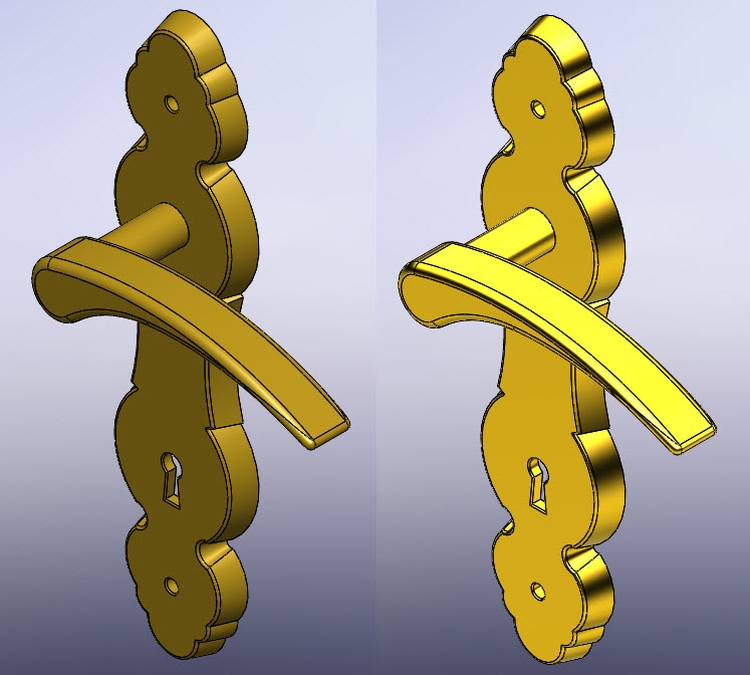

Fotorealistický režim RealView je aktivní pouze tehdy, pokud váš počítač obsahuje certifikovanou grafickou kartu. Pokud vaše karta certifikaci postrádá, lze RealView aktivovat pomocí programu RealHack. Tento způsob aktivace však doporučujeme pouze v krajním případě.

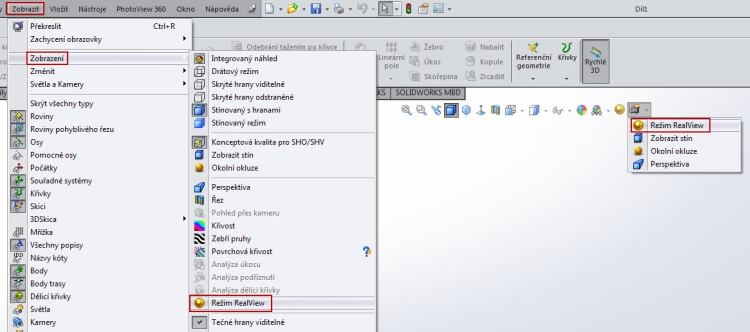

V SolidWorksu můžete aktivovat režim RealView hned dvěma způsoby. V nabídce Zobrazit > Zobrazení vyberte příkaz Režim Realview, nebo aktivujte fotorealistický vzhled přes transparentní nabídku v modelovacím prostředí.

Při modelování můžete používat fotorealistický režim RealView pouze tehdy, je-li vaše grafická karta certifikovaná. Zda podporuje realistický pohled, můžete ověřit na stránce Graphic Card Drivers, kde si vyhledáte váš typ grafické karty.

Pokud vaše karta není certifikovaná a režim RealiView nelze aktivovat, doporučujeme zakoupit kartu, která SolidWorks podporuje. Je-li nákup grafické karty mimo vaše možnosti, zkuste použít program RealHack.

Postup pro aktivaci režimu RealView v SolidWorksu 2015:

Nainstalujte SolidWorks 2015 (pokud ještě nemáte nainstalovaný), spusťte aplikaci a zavřete ji.

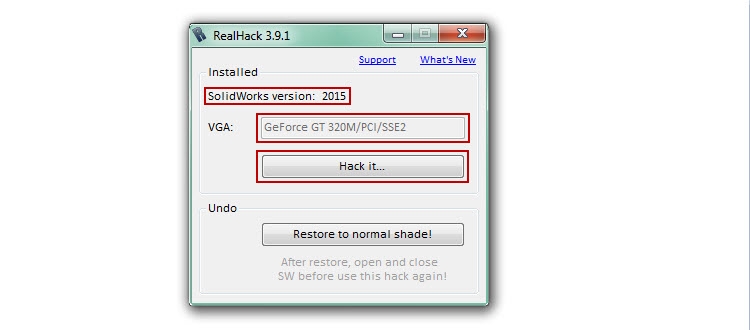

Stáhněte RealHack 3.9.1 a spusťte aplikaci.
Klikněte na tlačítko Hack it a ukončete aplikaci.

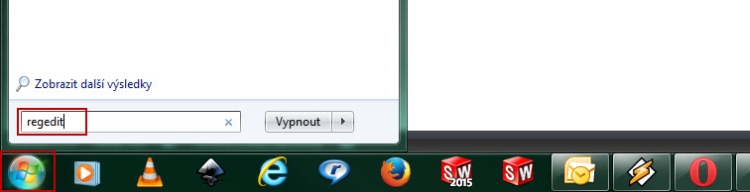

Do příkazového řádku v nabídce Start operačního systému Windows napište text regedit.

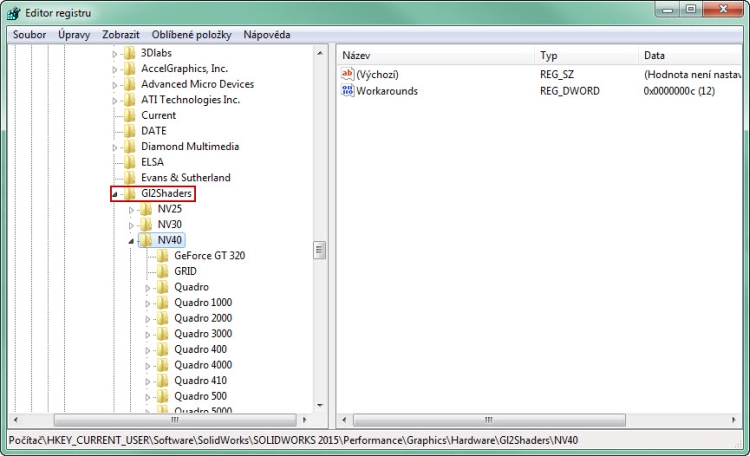

Jakmile se otevře Editor registru, vyhledejte složku Software > SolidWorks > SolidWorks 2015 > Performance > Graphics > Hardware > Gl2Shaders.

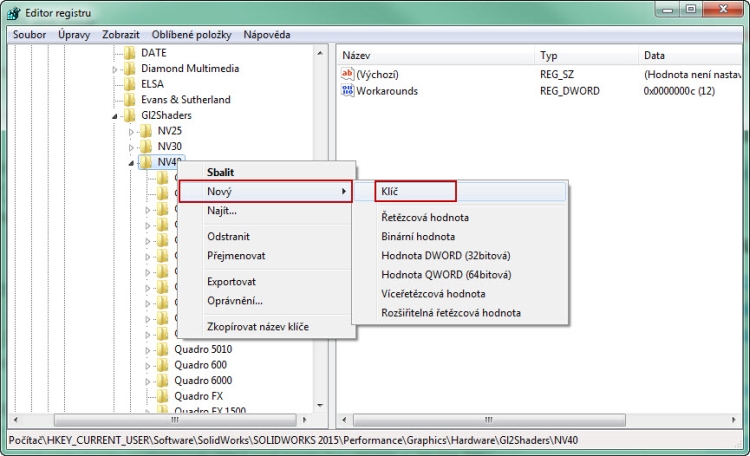

Jestliže vlastníte grafickou kartu Nvidia (pokud ne, přeskočte k bodu 11.), založte novou složku v adresáři NV40 kliknutím pravého tlačítka myši na složku NV40 a z plovoucího menu vyberte příkaz Nový > Klíč.

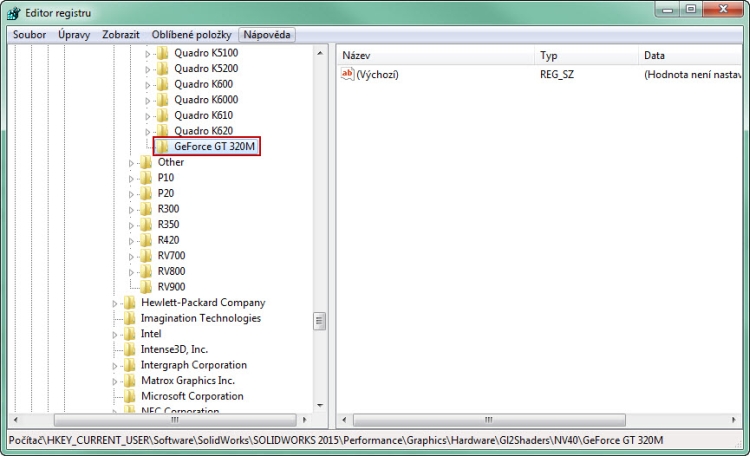

Pojmenujte složku podle vaší grafické karty (např. GeForce GT 320M).

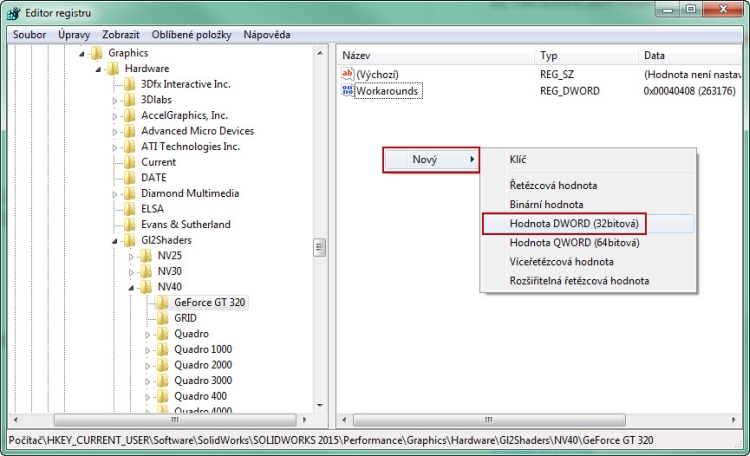

Klikněte pravým tlačítkem do pravého okna a vyberte příkaz Nový > Hodnota DWORD (32bitová) a přejmenujte položku na Workarounds.

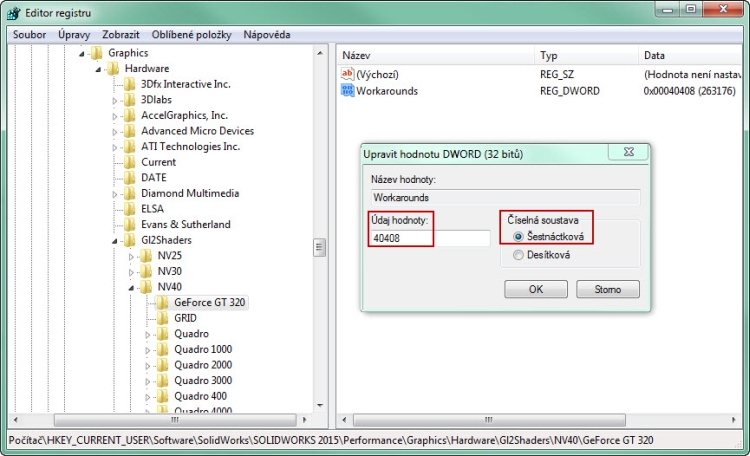

Klikněte dvakrát tlačítkem myši na novou položku Workarounds a změňte hodnotu v kolonce Údaj hodnoty na číslo 40408. Číselnou soustavu zvolte Šestnáctkovou.
Spusťte SolidWorks a ověřte, zda je režim RealView aktivní. Pokud ne, zkuste postupně měnit Údaj hodnoty v položce registru na hodnoty 80408, 800008, 40008, 60008. Po každé změně hodnoty ověřte, zda se fotorealistický režim aktivoval.

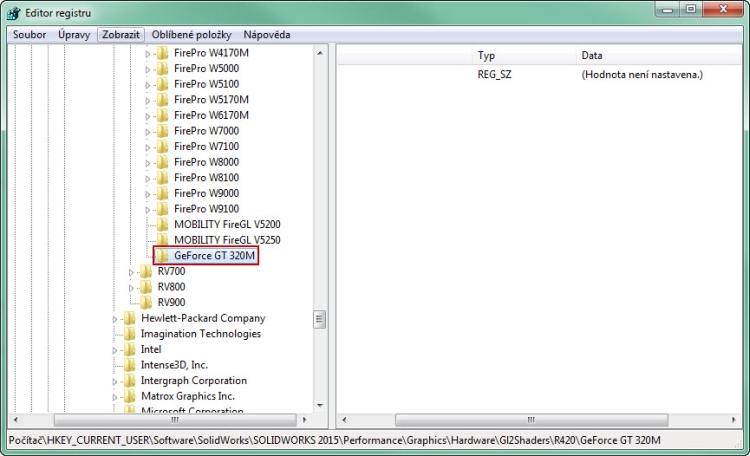

Pokud vlastníte grafickou kartu Radeon, založte novou složku v Editoru registru v adresáři Software > SolidWorks > SolidWorks 2015 > Performance > Graphics > Hardware > Gl2Shaders > R420.
Složku pojmenujte dle názvu vaší karty (např. AMD Radeon HD 7670M). Vytvořte novou položku podle bodu 8 a změňte Údaj hodnoty podle bodu 9 na číselný údaj 30008 a ověřte, zda se režim RealView aktivoval. Alternativní hodnotou může být číselný údaj 30408.
