Pro návrh nástřihového plánu je užitečnou funkcí „Pole vyplněním“, umožňující jednoduchou tvorbu pole prvků, které mají být z modelu odebrány. Při použití funkce „Pole vyplněním“ postupujeme v níže popsaných krocích.
Vymodelujeme 3D tvar plechu nebo součásti, ze kterého se mají tvary vystřihovat.

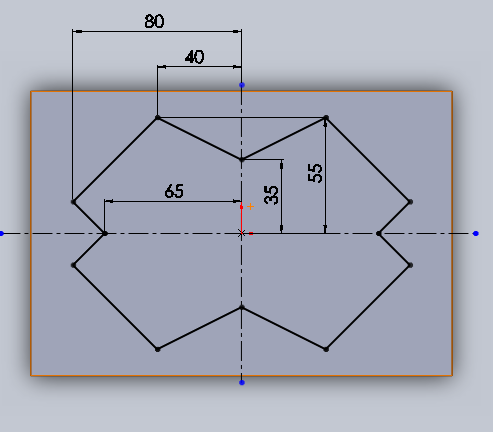

Nakreslíme obrys skici, která tvoří hranice pole, ve kterém mají být prvky odebrány.
Vyhledáme v nabídce „Prvky“, záložce „Lineární pole“ příkaz „Pole vyplněním“.

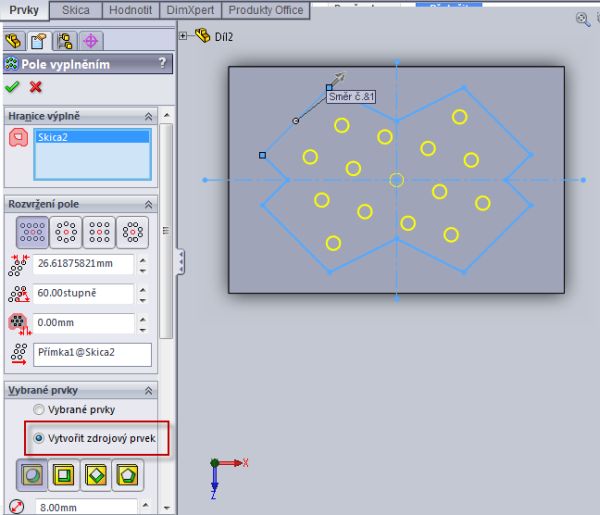

Nadefinujeme hranice výplně (vytvořenou skicu) a zaškrtneme možnost „Vytvořit zdrojový prvek“. Zobrazí se nabídka s několika předdefinovanými prvky. Tvorba příkazu je doprovázena zjednodušeným náhledem.

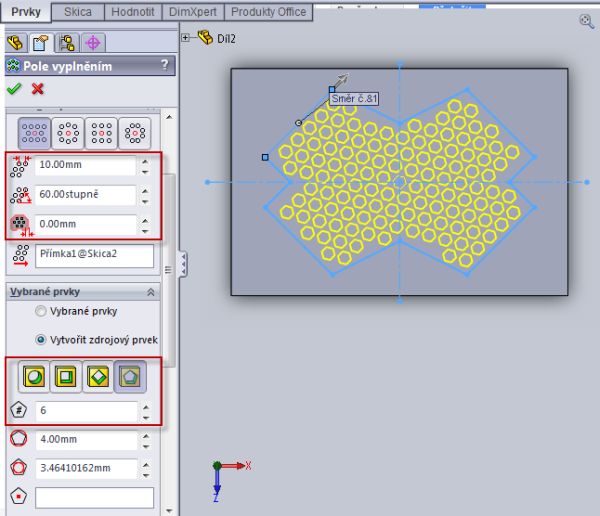

Nastavíme parametry podle obrázku a potvrdíme.

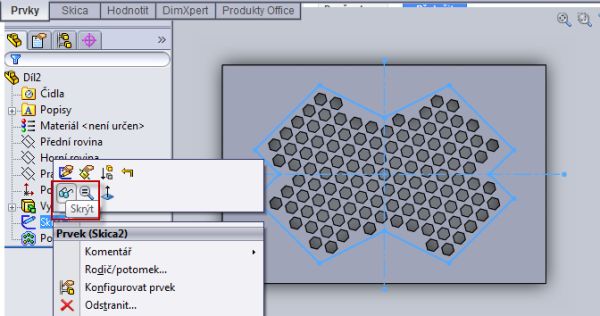

Prvky jsou odebrány. Nyní skryjeme tvar skici tak, že klikneme ve stromové historii na název skici a stiskneme tlačítko s obrázkem připomínající brýle.
Návrh nástřihové součásti je hotový.
