Tělo hasáku je součást, která spojuje čelist a rukojeť hasáku pomocí matice a čepů. Jedná se objemové těleso vytvořené pomocí standardních příkazů.

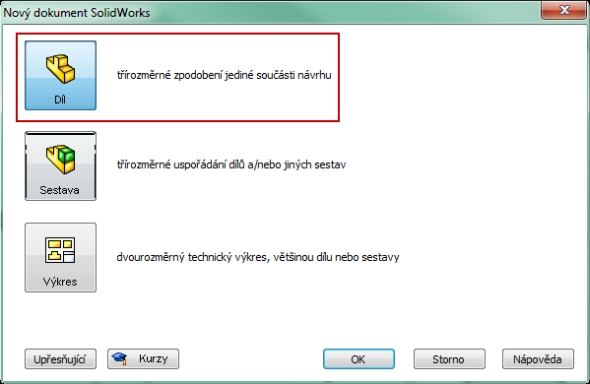

Založte nový dokument Dílu.

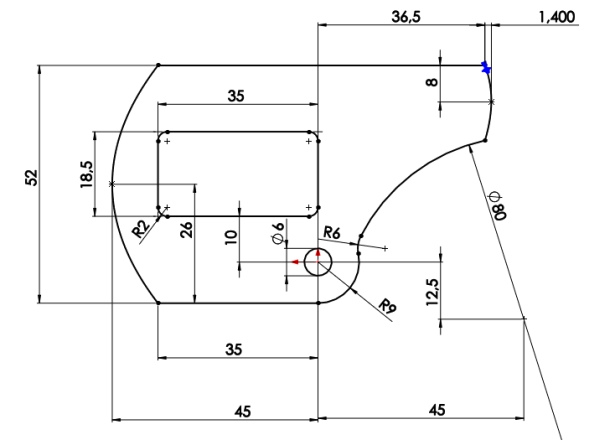

V Horní rovině nakreslete uvedený náčrt. Skica je tvořená přímkami a oblouky. Dbejte na tečné vazby mezi oblouky.

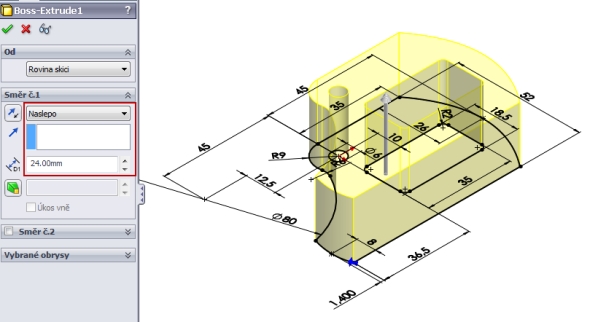

Vysuňte náčrt příkazem Přidání vysunutím do vzdálenosti 24 mm.

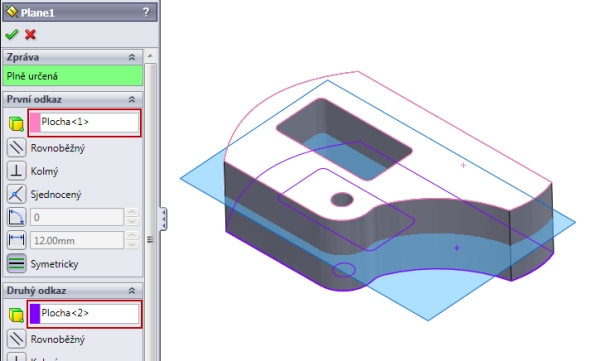

Vyberte příkaz Rovina ze záložky Referenční geometrie. Označte horní a spodní plochu vysunutého povrchu. Tímto krokem se vytvoří rovina uprostřed modelovaného tělesa.

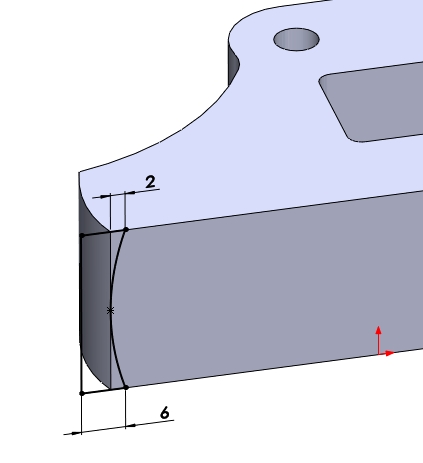

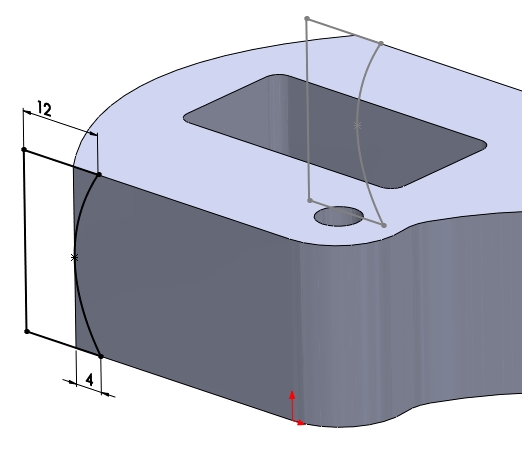

Na horní ploše založte náčrt a nakreslete uzavřený náčrt. Oblouk je tečný k přechodové hraně a plně určený náčrt je charakterizován kótami. Uzavřete náčrt.

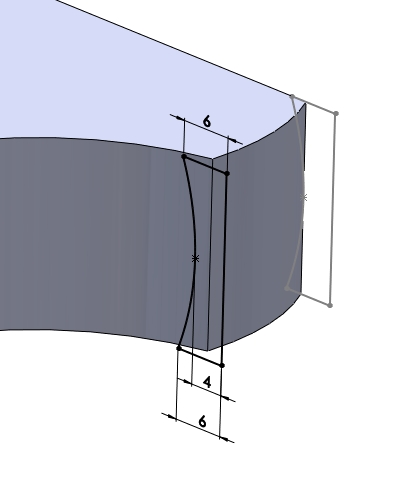

Opakujte postup na spodní ploše vysunutého povrchu. Uzavřete náčrt.

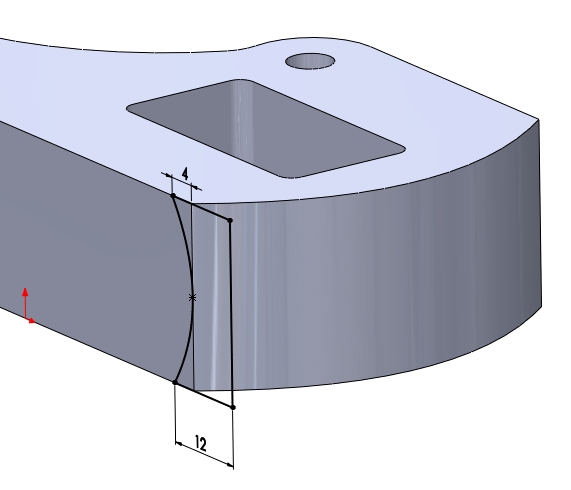

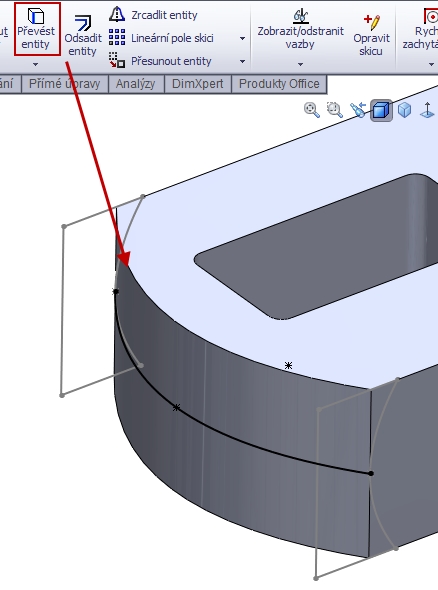

V nové rovině založte náčrt a vyberte příkaz Převést entity. Převeďte zaoblenou hranu do nové roviny. Uzavřete náčrt.

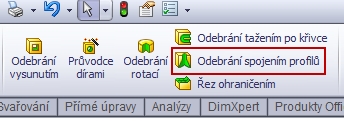

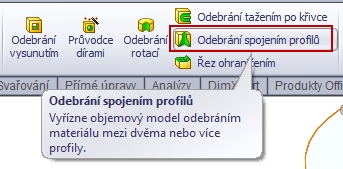

Vyberte příkaz Odebrání spojením profilů.

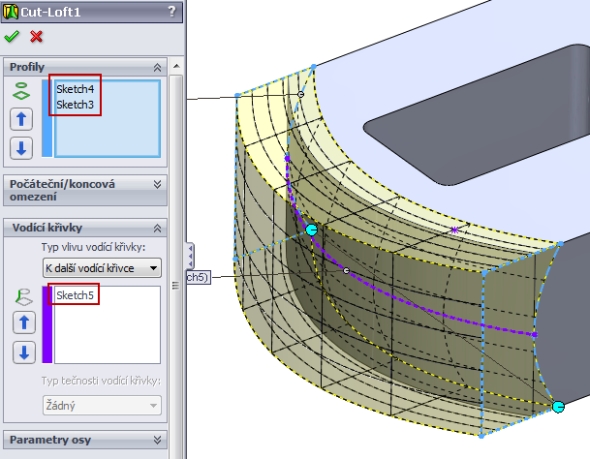

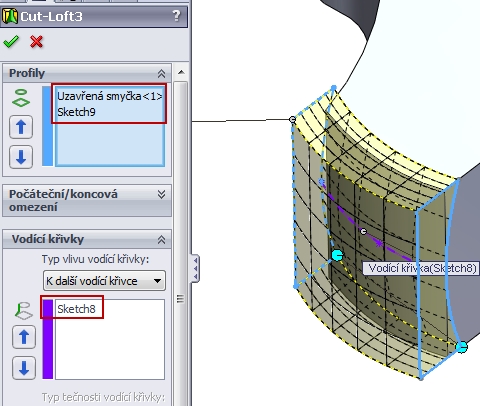

Označte uzavřené skici a jako vodící křivku vyberte převedený zaoblený oblouk. Zkontrolujte náhled a dokončete příkaz.
Vyberte příkaz Rovina ze záložky Referenční geometrie.

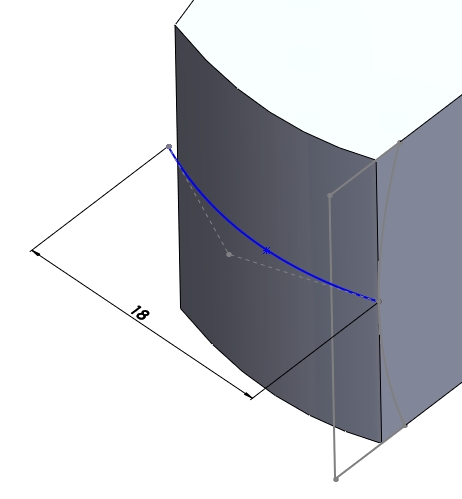

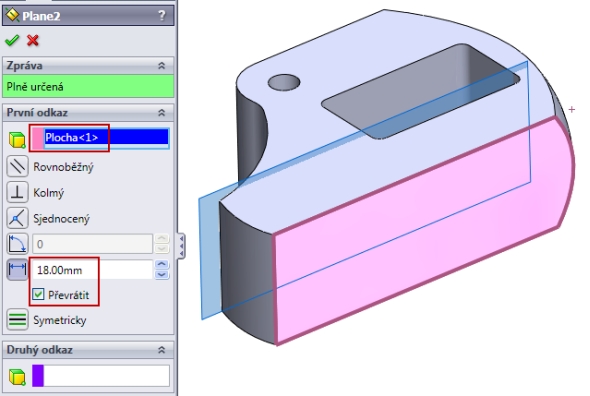

Označte horní plochu a definujte vzdálenost nové roviny 18 mm.
Nakreslete náčrt na horní ploše. Zde je opět oblouk tečný k přechodové hraně a zbývající kóty plně určují náčrt. Uzavřete náčrt.
V nové rovině nakreslete stejným způsobem skicu. Uzavřete náčrt.
Založte náčrt v rovině, která vede středem modelu. Nakreslete oblouk, jehož koncové body leží na předchozích náčrtech. Uzavřete náčrt.
Vyberte příkaz Odebrání spojením profilů.
Označte uzavřené skici a jako vodící křivku vyberte oblouk. Zkontrolujte náhled a dokončete příkaz.

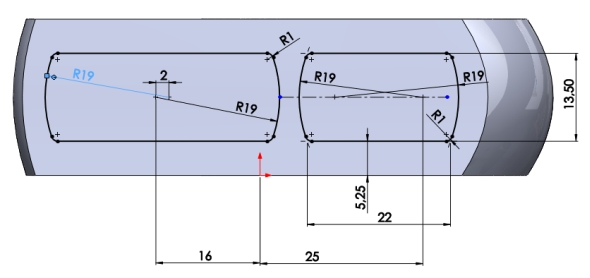

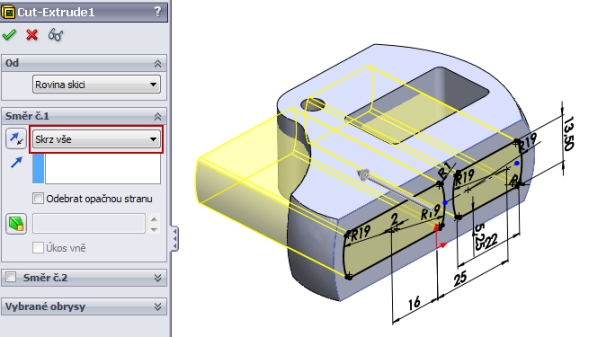

Na horní ploše modelu založte náčrt a nakreslete dvě obdélníkové drážky, z nichž boční plochy tvoří oblouky. Zakótujte tak, aby byl náčrt plně určený.
Odeberte drážky příkazem Odebrat vysunutím. Parametrem vzdálenosti odebrání je Skrz vše.

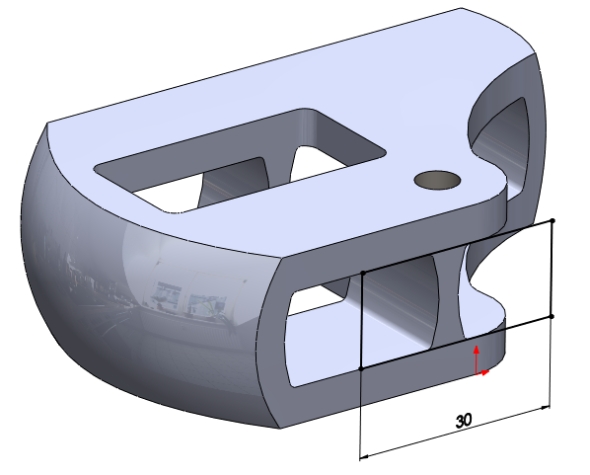

Založte náčrt na dolní ploše tělesa a nakreslete obdélník.

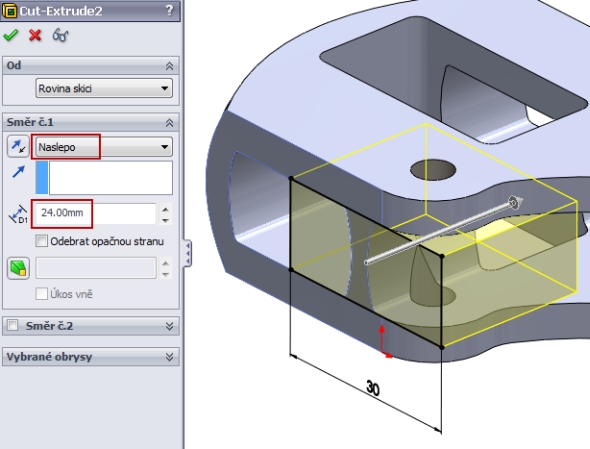

Odeberte obdélník vysunutím do vzdálenosti 24 mm.

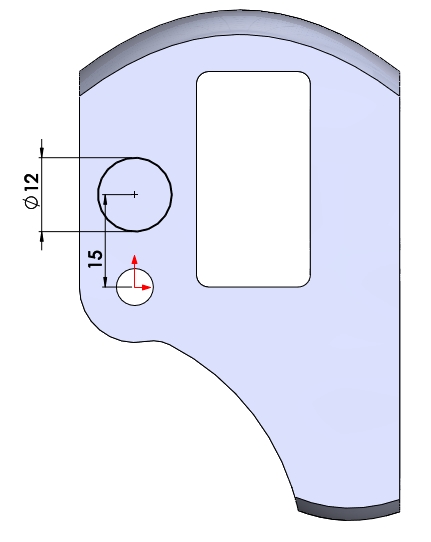

Na horní ploše založte náčrt a nakreslete kružnici o průměru 12 mm. Její střed leží v horizontálním směru 15 mm od počátku souřadného systému a střed s počátkem souřadného systému je zarovnán Horizontální vazbou.

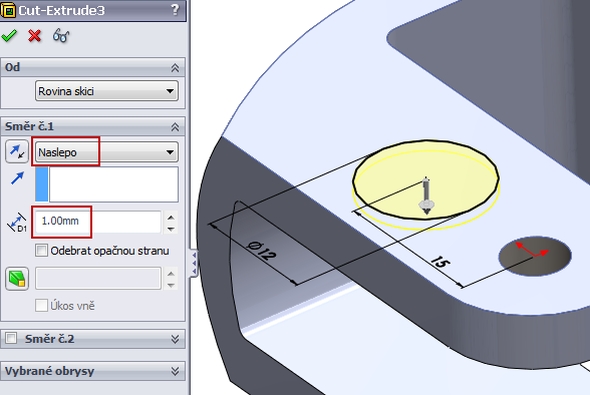

Odeberte kružnici do vzdálenosti 1 mm.

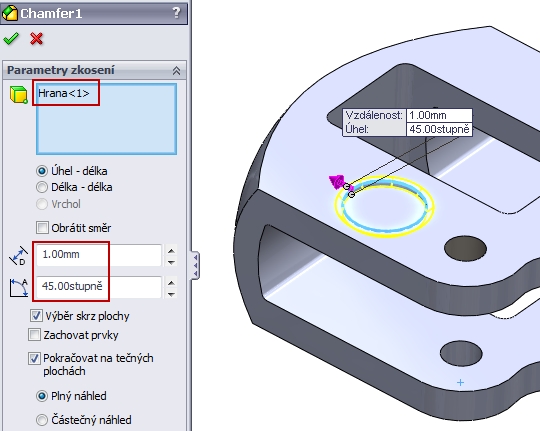

Vyberte příkaz Zkosit z panelu Prvky. Označte hranu slepého otvoru a nastavte úkos 1 mm krát 45 stupňů. Dokončete příkaz.

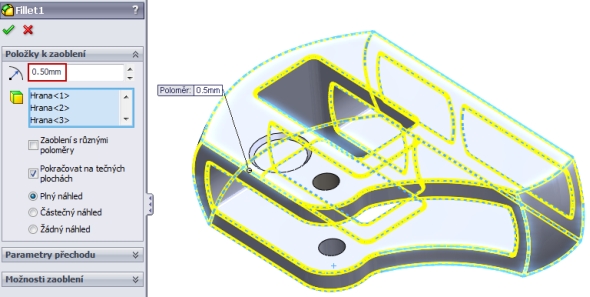

Vyberte příkaz Zaoblit z panelu Prvky. Označte přechodové hrany podle obrázku, nastavte parametr zaoblení 0,5 mm a dokončete příkaz.

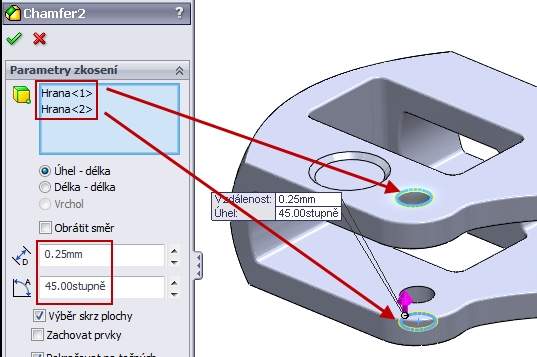

Vyberte příkaz Zkosit a zkoste hrany průchozího otvoru úkosem 0,25 mm krát 45 stupňů.

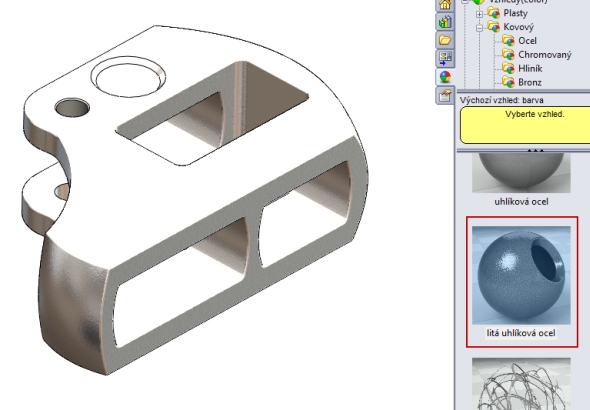

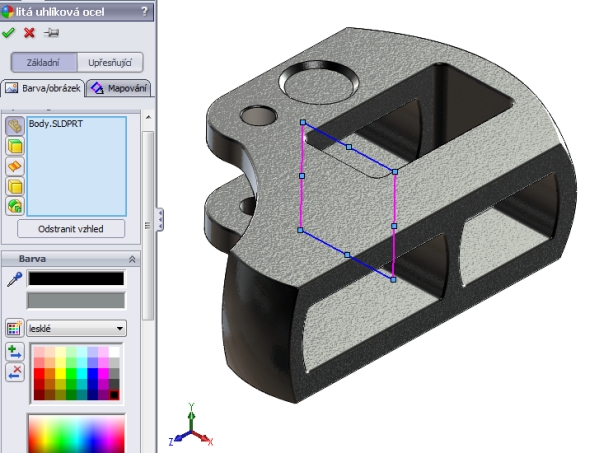

Přidejte modelu texturu lité uhlíkové oceli.
Dále definujte modelu odstín černé lesklé barvy.

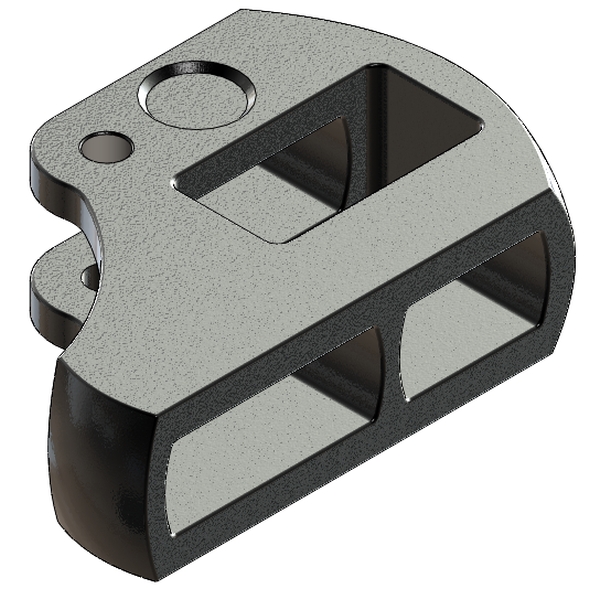

Model tělesa je hotový.
