Hranice 2016: Řešení soutěžního zadání #5

Pátým zadáním studentské CAD soutěže se SOLIDWORKSem v Hranicích byl model kliky. Soutěžní zadání mělo dvě části: vymodelovat a upravit model dle zadaného výkresu a provést pevnostní analýzu. Podívejte se s námi na správné řešení.

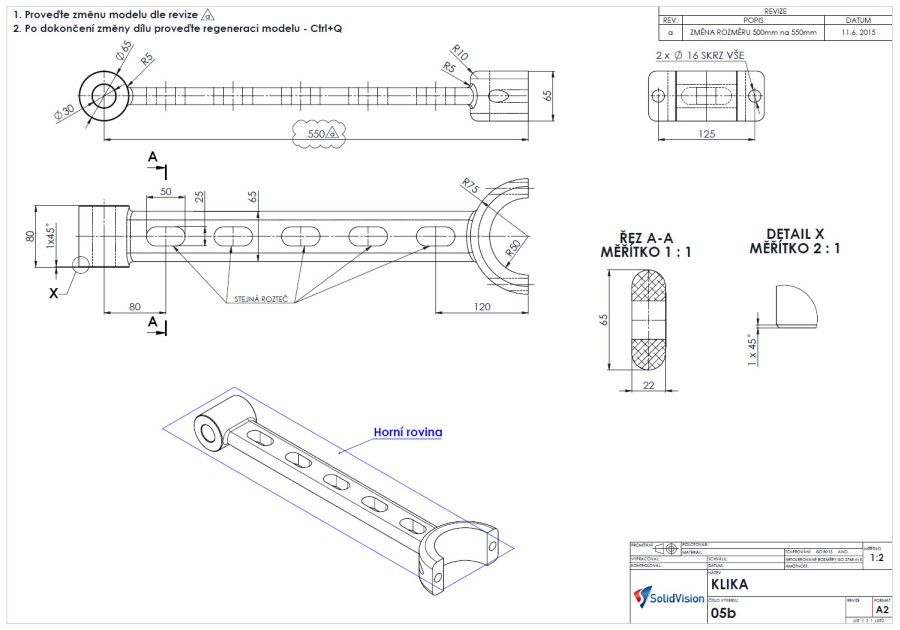

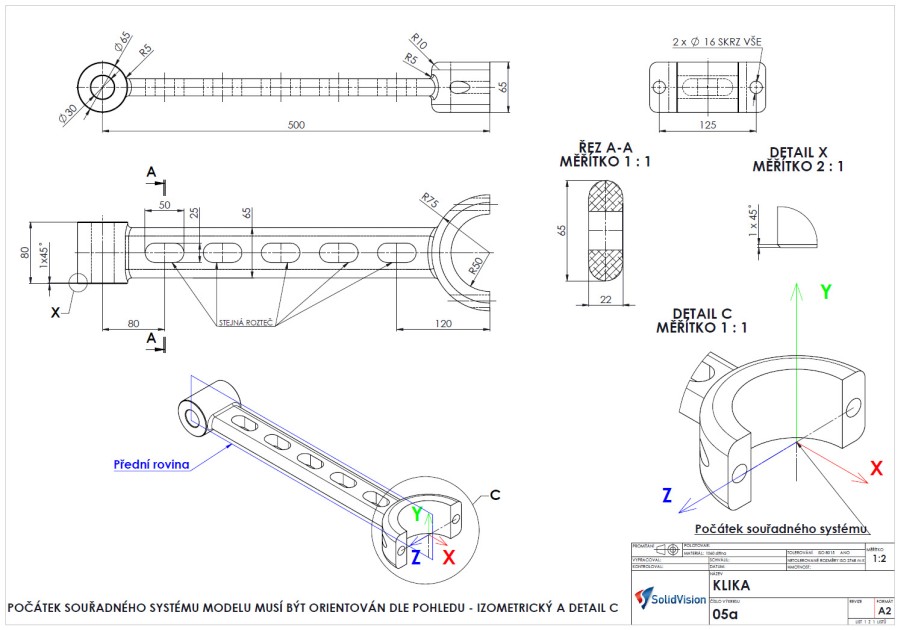

Výrobní výkres pátého soutěžního úkolu – první část:

6-Hranice-soutez-treti-zadani-muska-SolidWorks-CAD-1

Druhá část:

7-Hranice-soutez-treti-zadani-muska-SolidWorks-CAD-1

Jaký byl správný postup modelování, se dozvíte na videu nebo v našem návodu:
