Jak se změnil vizuální vzhled v SOLIDWORKSu 2016

SOLIDWORKS prošel po sedmi letech významnou změnou uživatelského prostředí. Nový vzhled získaly ikony, které jsou ve vektorovém rozlišení a lze je zobrazit ve třech velikostech. Změny podporují monitory s rozlišením větším než HD (1920 × 1080 bodů), tedy 3K, 4K a 5K.

Ačkoli bylo možné v SOLIDWORKSu 2015 zvětšit ikony, propracovanějšího nastavení vizuálního vzhledu jsme se dočkali až v nové verzi 2016. Pojďme se podívat, jak se změny projevily po stránce symbolů na ikonách příkazů.

Ikony a grafické pozadí

I když je zcela jasný rozdíl v barevném provedení, některé obrázky ikon byly z důvodu snadné zaměnitelnosti aktualizovány.

Porovnání panelů nástrojů CommandManager v uživatelském prostředí SOLIDWORKSu 2015 (nahoře) a ve verzi 2016:

3-SolidWorks-2016-GUI-4K-0

Porovnání ikon příkazů Načrtnout skicu a Upravit náčrt:

4-SolidWorks-2016-GUI-4K

Ikony pro Zobrazení a Skrytí odlišné pro díl a sestavu v SOLIDWORKSu 2015, byly nahrazeny symbolem oka stejným pro oba modelovací režimy:

5-SolidWorks-2016-GUI-4K

Symboly ikon Vlastnosti souboru a Možnosti:

6-SolidWorks-2016-GUI-4K

Návrat uživatelského prostředí SOLIDWORKSu 2015 do verze 2016

Tom Spine, ředitel vývojového oddělení, zveřejnil zajímavé informace vztahující se k servisním balíčkům SP2 a SP3 pro SOLIDWORKS 2016. Vylepšení se týkají optimalizace grafického zobrazení a provedení některých ikon.

SOLIDWORKS 2016 SP2:

  • Byl vylepšen kontrast textu ve FeatureManageru. Text písma se zobrazuje v šedém odstínu namísto černého při změně nastavení jasu rozhraní.
  • Byl optimalizován jas uživatelského rozhraní.

SOLIDWORKS 2016 SP3:

  • Jste-li uživatelem, který si nemůže zvyknout na barevné rozhraní v SOLIDWORKSu 2016, zcela jistě uvítáte třetí servisní balíček. Ten bude zahrnovat možnost vrátit uživatelské rozhraní SOLIDWORKSu 2015 do verze 2016.
  • Návrat barevného rozhraní ikon doplní i možnost změnit původní barvu pozadí, která přesně odpovídá SOLIDWORKSu 2015.
  • Optimalizací projdou i ikony pro Zobrazení, Skrytí a Potlačení – a to tak, aby byly lépe rozeznatelné a snadno dostupné jako ve verzi 2015.
  • Vývojové oddělení ve třetím servisním balíčku zohlední i zobrazení potlačených ikon tak, aby byly lépe viditelné – modré provedení namísto šedého.

Rozlišení 4K

Zajímá-li vás, jak vypadá prostředí SOLIDWORKSu na obrazovce s rozlišením 4K, podívejte se na obrázky níže.

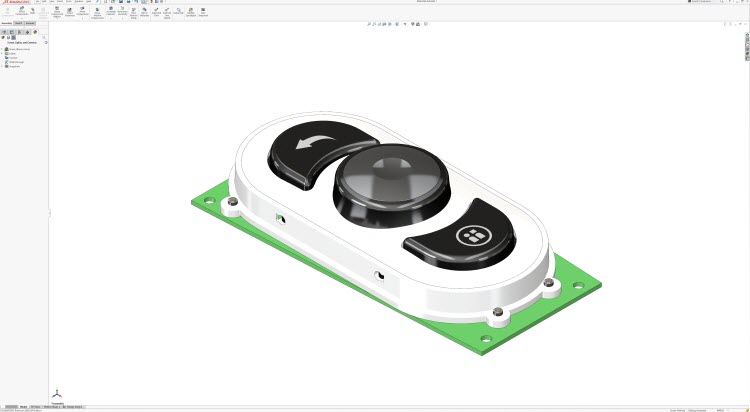

Výřez obrazovky v rozlišení 4K (3840 × 2160):

1-SolidWorks-2016-GUI-4K

Tentýž výřez obrazovky při dvojnásobném zvětšení:

2-SolidWorks-2016-GUI-4K



Obrázky: SOLIDWORKS Tech Blog
