Na středních školách se vyučují výpočty pro konstrukci strojních součástí. Vybrali jsme pro vás tři zajímavé návody, jak vymodelovat jeřábový hák, kladku nebo řetězové kolo v SOLIDWORKSu.

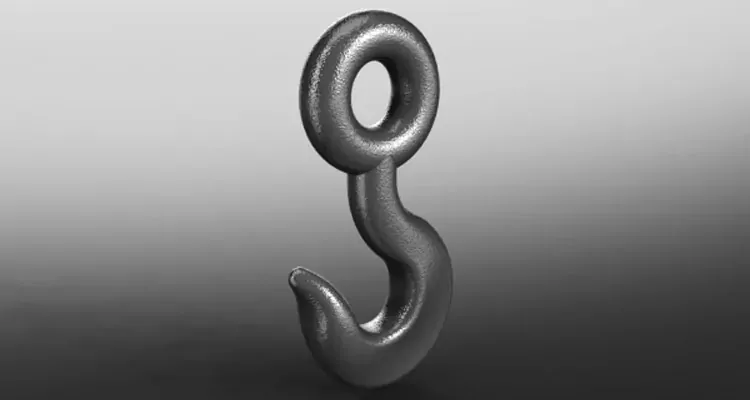

Postup modelování jeřábového háku
Jeřábový hák je normalizovaná strojní součást, kterou lze v CAD systémech velmi efektivně modelovat pomocí funkce Přidání spojením profilů. K modelování použijeme průřezy a trajektorie určující tvar háku, které jsou dány normou. Norma zabezpečuje nejdůležitější vlastnost háku, kterou je jeho nosnost. Pokud by se jednalo o hák, který by neměl normalizované rozměry, musel by se podrobit pevnostní analýze. Podívejte se na postup modelování jeřábového háku krok za krokem.

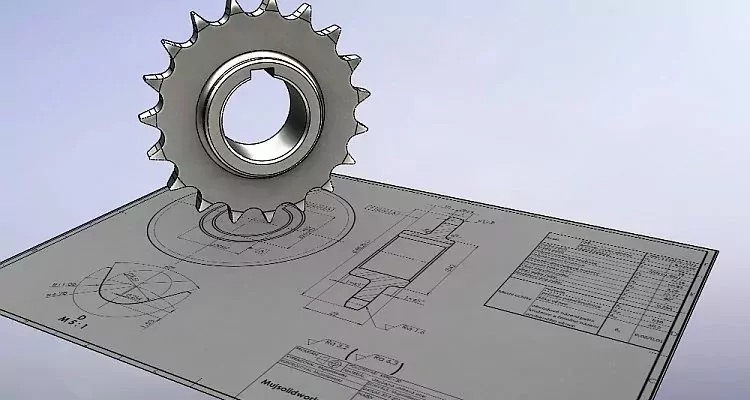

Postup modelování řetězového kola
Řetězové kolo slouží pro převod krouticích momentů a v oblasti strojírenství nachází široké uplatnění. Podívejte se na náš návod, jak jej vymodelovat v SOLIDWORKSu.
