Jak zprůhlednit součást pro přehlednější přidání vazby

Pokročilé nastavení příkazu Vazby umožňuje zprůhlednit první vybranou součást. Pakliže se druhá součást skrývá za první, je výběr prvku pro vytvoření vazby jednodušší.

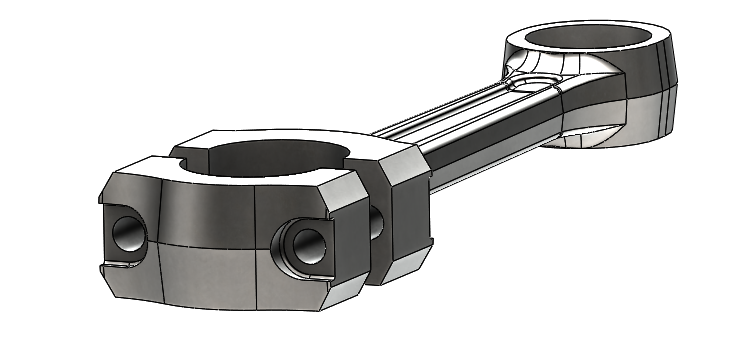

Zprůhlednění součásti si ukážeme na modelech těla a víka ojnice – oba díly jsou vloženy do sestavy. Všimněte si, že víko ojnice zakrývá tělo.

0-SolidWorks-2016-novinky-news-zpruhledneni-dilu-v-sestave

Vyberte příkaz Vazby ze záložky Sestava.

1-SolidWorks-2016-novinky-news-zpruhledneni-dilu-v-sestave

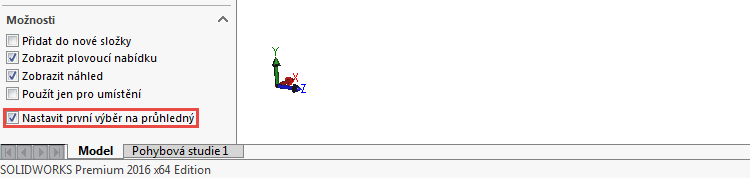

Ve správci PropertyManager aktivujte v části Možnosti položku Nastavit první výběr na průhledný.

2-SolidWorks-2016-novinky-news-zpruhledneni-dilu-v-sestave

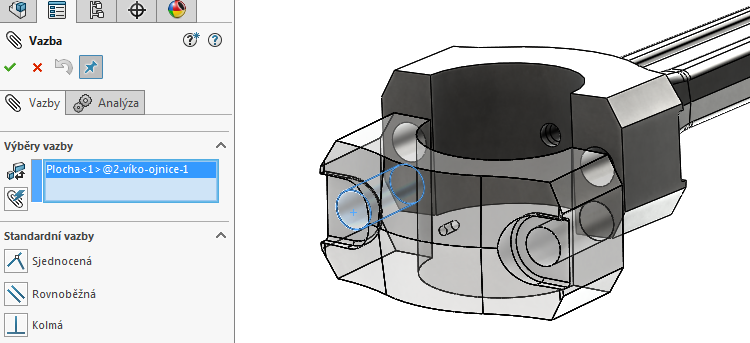

Vyberte díru ve víku ojnice a všimněte se, že se po výběru změnilo zobrazení na transparentní.

3-SolidWorks-2016-novinky-news-zpruhledneni-dilu-v-sestave

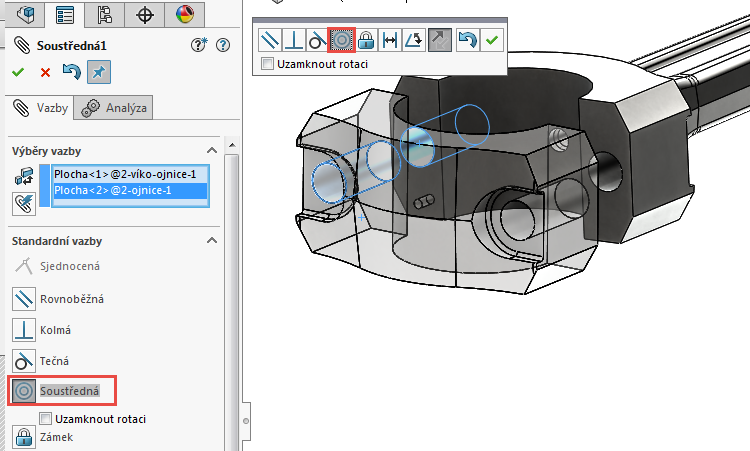

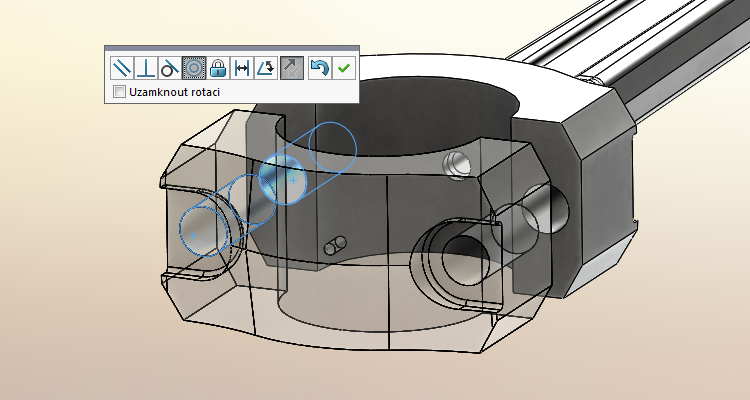

Po výběru díry v těle ojnice se automaticky zobrazí soustředná vazba v náhledu.

4-SolidWorks-2016-novinky-news-zpruhledneni-dilu-v-sestave

Zprůhlednění vazby je podporováno pro všechny typy vazeb – kromě těch, které mohou mít více výběrů z první součásti (šířka, symetrie, lineární vazba, vačka a čep).
