V dalším díle Kotoučové spojky se naučíte modelovat těsné pero. Těsné pero je normalizovaná součást a z tohoto důvodu jsou jeho rozměry dány normou a naleznete je ve Strojnických tabulkách.

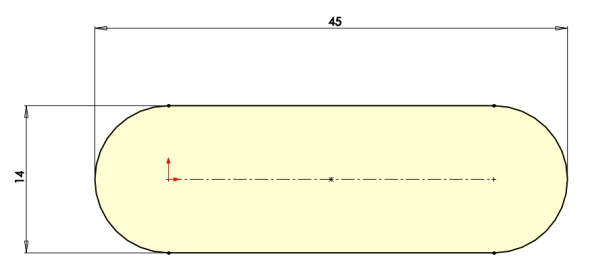

Založte v Horní rovině náčrt a nakreslete příkazem Drážka tvar těsného pera. Rozměry pera jsou čtrnáct a čtyřicet pět milimetrů. Jeden ze středů oblouků sjednoťte s počátkem souřadného systému.

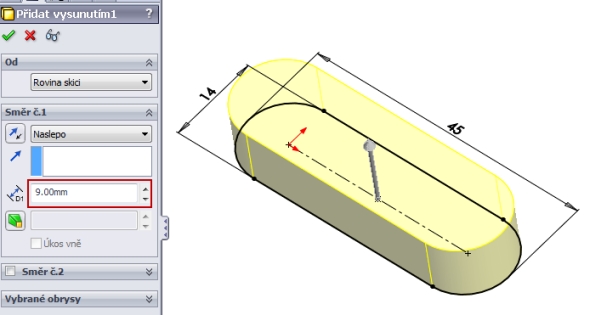

Vysuňte obrys pera do vzdálenosti devět milimetrů příkazem Přidání vysunutím.

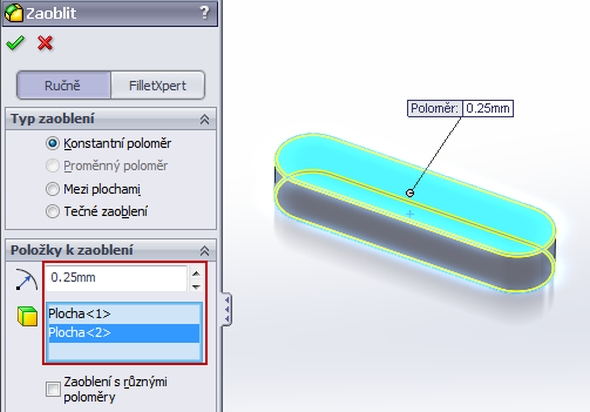

Zaoblete ostré hrany poloměrem dvacet pět desetin milimetru. Pro zaoblení použijte příkaz Zaoblit a pro výběr hran použijte označení horní a spodní plochy pera.
Model těsného pera je připraven pro tvorbu sestavy.
