Láhev na pivo

V návodu se naučíte vytvářet skicu podle předem známého náčrtu, který vložíte do požadované roviny. Tvorba náčrtu není náročná a tento příspěvek je vhodný i pro začátečníky.

Stáhněte si do vašeho adresáře obrázek s rozměry láhve.

Založte nový dokument dílu.

Založte náčrt v Přední rovině.

Z menu Nástroje, ze záložky Nástroje pro skici vyberte příkaz Vybrat obrázek.

Vyberte cestu do adresáře, kam jste si uložili obrázek láhve.

Nyní je nutné nastavit alespoň orientačně rozměry, které budou přibližně odpovídat rozměrům na obrázku. Pro tento případ odpoví výška obrázku 290 mm.

Vyberte příkaz Osa ze záložky Skica.

Vyberte příkaz Inteligentní kóta.

Zakótujte vzdálenost osy tak, aby ležela ve středu osy rotace láhve.

Přibližte si hrdlo láhve a pomocí oblouků kopírujte obrázek. Tvar nemusí být přesný, doporučuji však dodržet tečnou návaznost mezi oblouky pomocí vazby Tečná.

Vyberte příkaz Splajn ze záložky Skica.

Nakreslete pomocí splajny navazující část hrdla láhve.

Pomocí oblouků kopírujte podle obrázku spodní část láhve.

Dále pomocí přímky nakreslete střední část láhve pomocí přímky. Mezi přímkou a obloukem ve spodní části a mezi přímkou a splajnou se nachází oblouk.

Zkontrolujte zda tvar vaší skici je alespoň přibližný uvedenému obrázku. Rozměry a plně určený náčrt zanedbáme.

Uzavřete náčrt svislou přímkou.

Vyberte příkaz Přidání rotací ze záložky Prvky.

Rotujte náčrt podle svislé osy.

Hrubý model láhve je hotový.

Vnitřní část by se mohla odebrat pomocí příkazu Skořepina. V tomto případě však Skořepinu nelze využít, jelikož je zde malý poloměr křivosti a tloušťka stěny by byla příliš malá. Proto vnitřní část odebereme rotací. Založte náčrt v Přední rovině.

Ve Stromové historii označte skicu prvku Přidání rotací a vyberte možnost Zobrazit.

Označte skicu od spodní části až po hrdlo.

Vyberte příkaz Odsadit entity a zadejte vzdálenost odsazení 2 mm.

Dále dokončete horní část hrdla podle obrázku.

Uzavřete skicu přímkou.

Vyberte příkaz Odebraní rotací a odeberte vnitřní část láhve. Zkontrolujte náhled a potvrďte příkaz.

Pomocí příkazu Řez zkontrolujte vnitřní část láhve.

Přidejte modelu texturu Zelené silné sklo. Textury se přidávají v pravé části pod tlačítkem Display Manager.

Dále můžete přidat na láhev etiketu.

Tip: Jak přidat model nálepku se dozvíte v příspěvku Obrázek s využitím funkce Nálepka.

Fotorealistický snímek modelu láhve s etiketou renderovaný v aplikaci PhotoView.

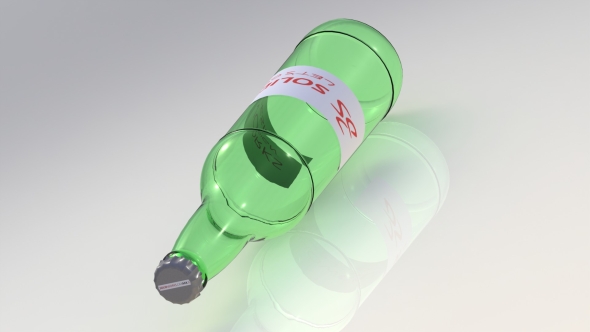

Fotorealistický snímek sestavy láhve s vrškem.

Tip: Jak vymodelovat vršek se dozvíte v příspěvku Vršek.
