Model Mania 2023: Soutěžní zadání

Na konferenci 3DEXPERIENCE World 2023 se konala soutěž Model Mania, která porovnala zkušenosti s konstruováním v SOLIDWORKSu. Podívejte se, jaké soutěžní zadání museli soutěžící vypracovat.

Soutěžním úkolem bylo zkonstruovat model podle zadání, kterým byl výkres. Podívejte se na zadání, zkuste si sami model zpracovat a zároveň si změřte čas. Pokud si nebudete vědět rady, můžete postupovat podle našeho návodu krok za krokem.

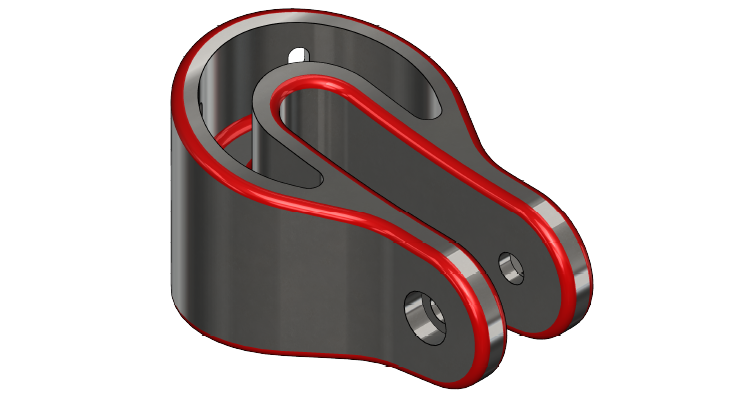

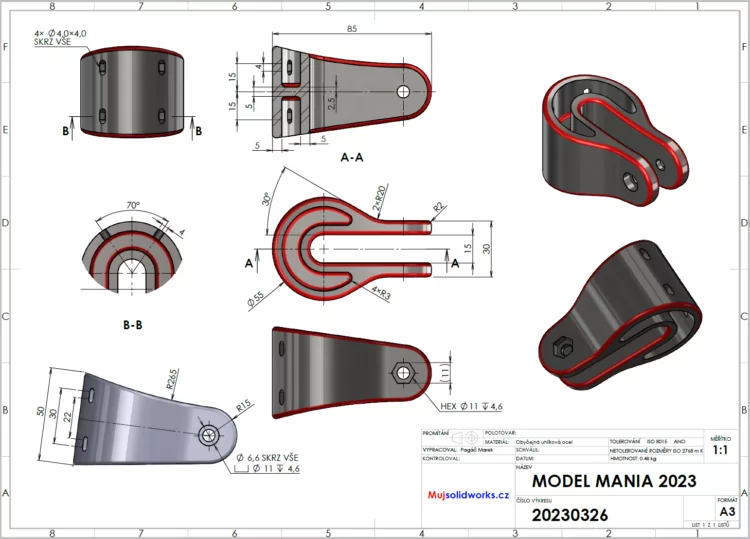

Výkres soutěžního zadání:

Horní pohled:

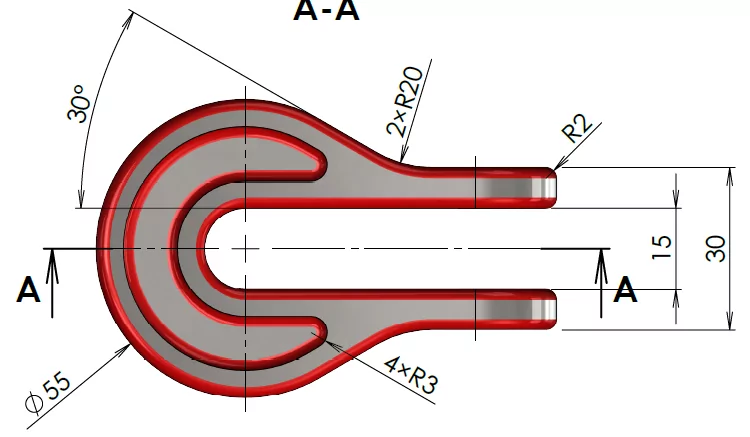

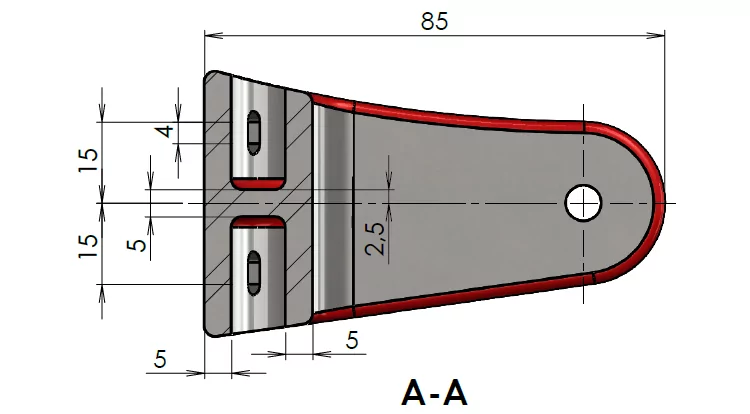

Pohled v řezu A-A, který plyne z horního pohledu:

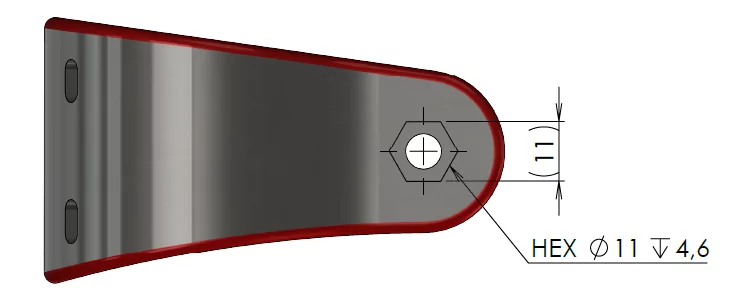

Pohled zleva:

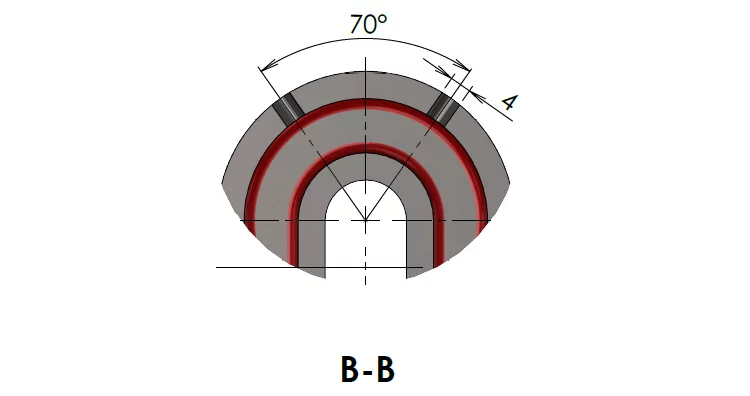

Pohled v řezu B-B:

Zadní pohled:

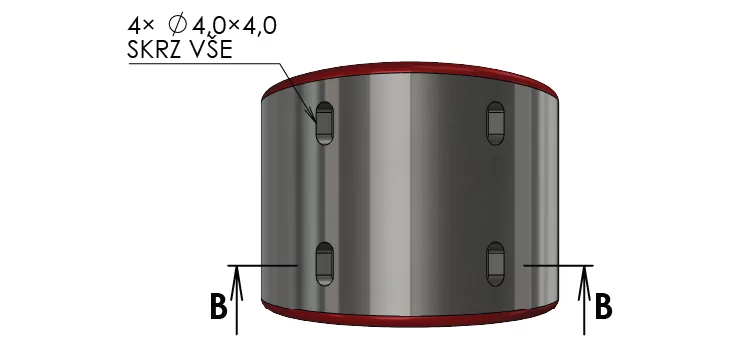

Přední pohled:

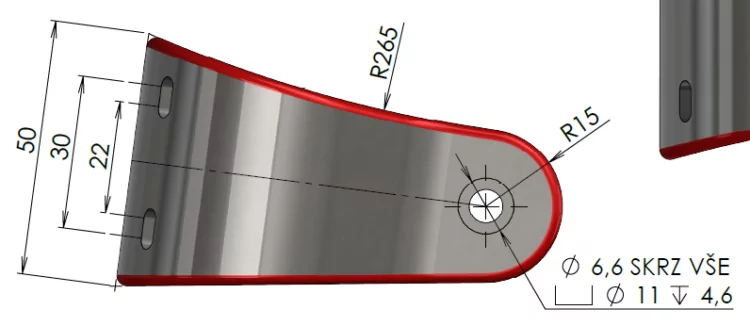

Izometrický pohled zepředu:

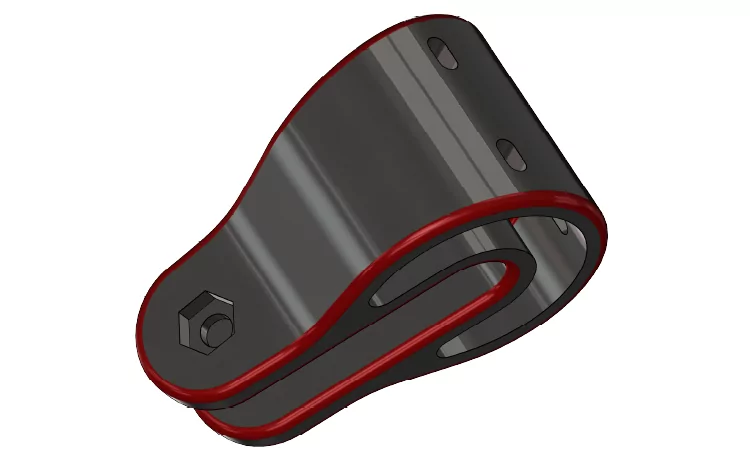

Izometrický pohled zezadu:

Postup modelování krok za krokem najdete zde.
