Modelování textu

Aplikace SolidWorks nabízí možnost modelovat text. Modelování textu je velmi jednoduché, k vytvoření postačí entita, která je vodicí křivkou vymodelovaného textu.

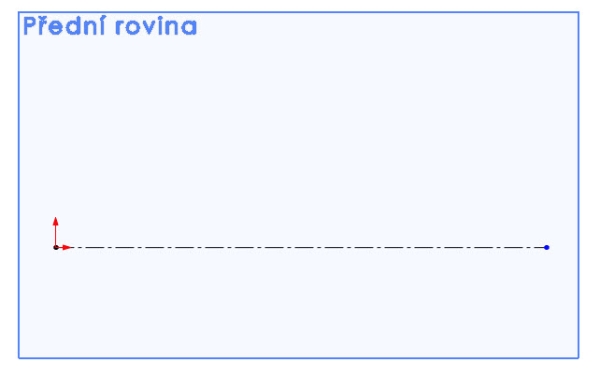

Otevřete si nový díl a v rovině Přední založte skicu. Dále načrtněte entitu — konstrukční čáru.

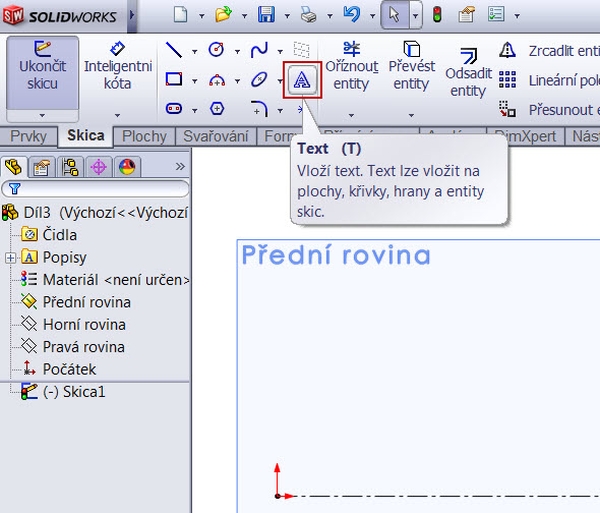

Vyberte konstrukční čáru a zvolte příkaz Text z panelu nástrojů Skica.

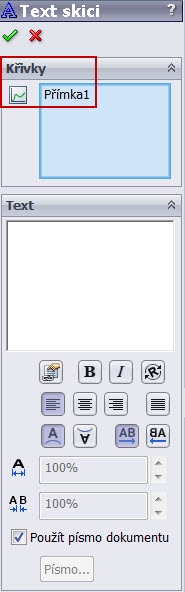

Zobrazí se okno s poli Křivky, Text a s nástroji pro úpravu textu.

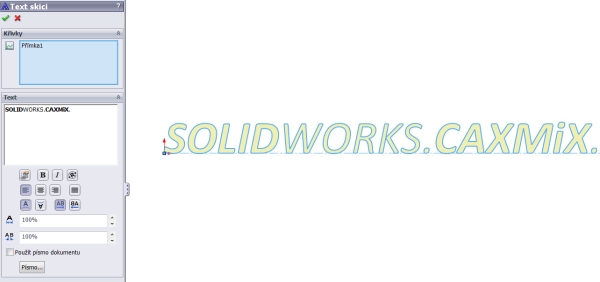

Napište do pole libovolný text, například SOLIDWORKS.CAXMIX. Vyzkoušejte si všechny funkce pro úpravu text. Nástroje jsou podobné jako v každém softwaru pro tvorbu textových dokumentů: zarovnání doleva, na střed nebo doprava, velikost písma, typ písma. Můžete také měnit šířku a odstup písma. SolidWorks má přednastavený typ písma, který se automaticky generuje při spuštění příkazu text. Odškrtnutím pole Použít písmo dokumentu se aktivuje odkaz Písmo. Tímto prvkem můžete měnit typ a styl písma, velikost písma nebo mu lze přiřadit efekty přeškrtnutí nebo podtržení.

Jestliže máte nastavené všechny parametry, potvrďte příkaz Písmo. Vytvoření modelu textu si ukážeme na níže uvedeném příkladu. Přejděte do panelu nástrojů Prvky a vyberte příkaz Přidání vysunutím. Vysuňte text do vzdálenosti 5 mm.

Výběrem ploch nastavte vytvořenému textu působivý vzhled a barvy.

Text je také možné renderovat v aplikaci PhotoView 360.

Text je možné vysunovat nebo odebírat podle tvarovaných křivek ve tvaru oblouků, spliny nebo konstrukčních čar.
