Pevnostní analýza tlakové nádoby

Jednou z pevnostních analýz je výpočet tlaku na stěnu nádoby. V příspěvku se dozvíte jak definovat tlak působící na vnitřní stěnu tlakové nádoby.

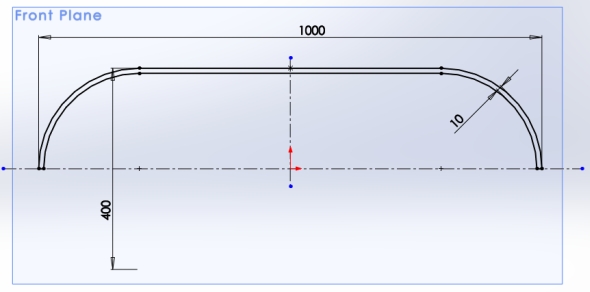

Nejdříve zkonstruujete zjednodušený model tlakové nádoby. V Přední rovině založte náčrt a nakreslete níže uvedenou skicu.

Skicu rotujte podél vodorovné osy příkazem Přidání rotací.

Založte novou rovinu příkazem Rovina, který naleznete v záložce Referenční geometrie.

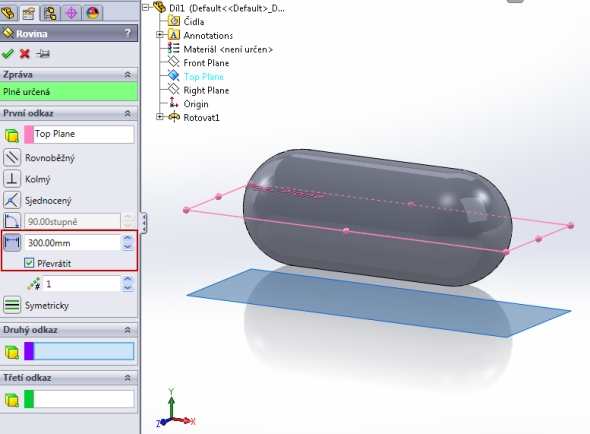

Nová rovina je odvozena od roviny Horní a leží ve vzdálenosti tří set milimetrů.

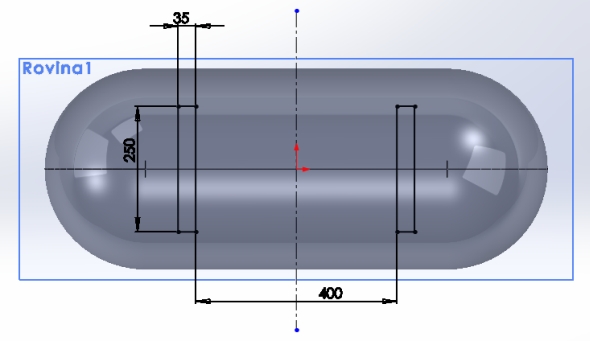

V nové rovině nakreslete uvedený náčrt.

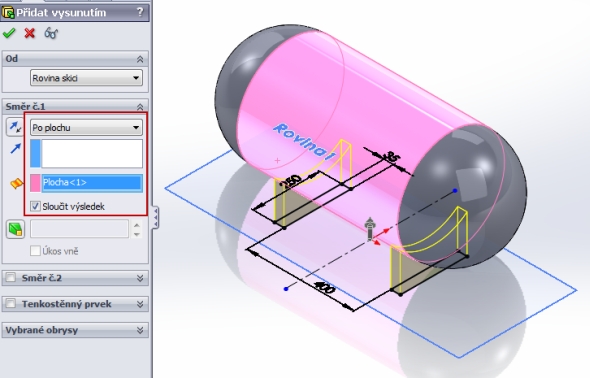

Vysuňte obdélníky příkazem Přidání vysunutím. Vzdálenost je definována parametrem Po plochu. Plochou je válcová stěna nádoby.

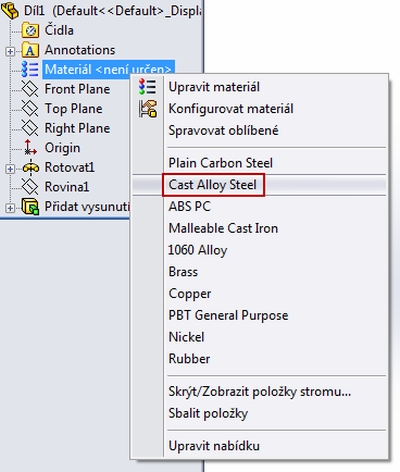

Definujte modelu ocelový materiál.

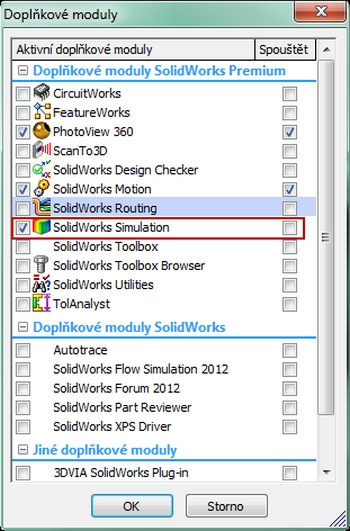

V modulech aktivujte doplňkový modul SolidWorks Simulation.

Založte novou studii.

Vyberte studii statického charakteru.

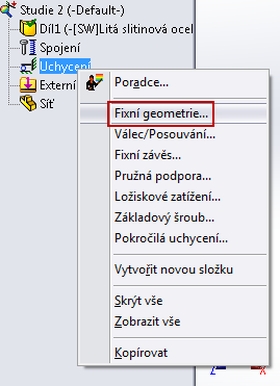

Přidejte modelu Fixní geometrii.

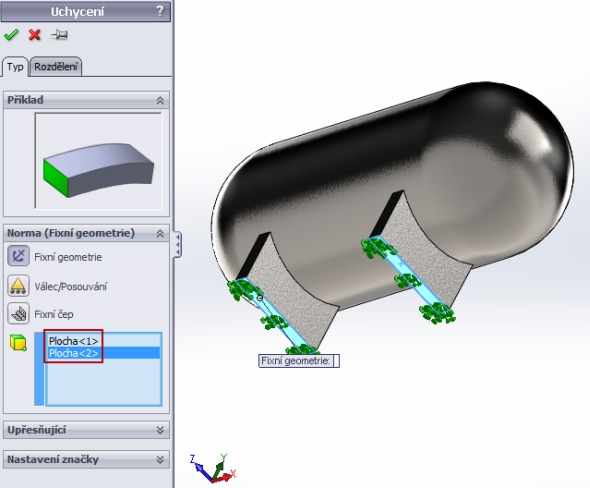

Fixní geometrií jsou čelní plochy podstavců. Označte plochy a potvrďte výběr Fixní geometrie.

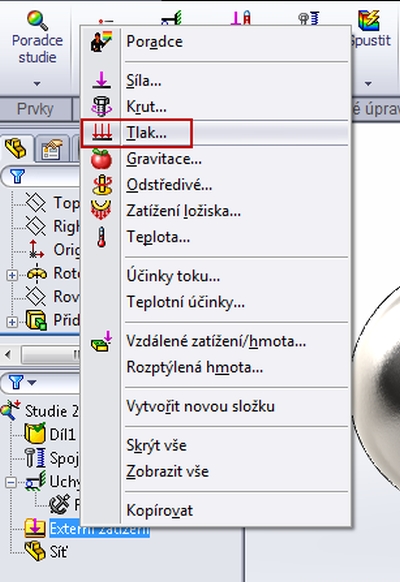

Definujte modelu Tlak.

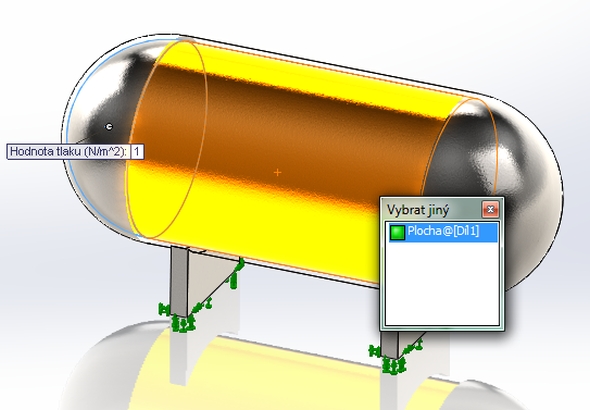

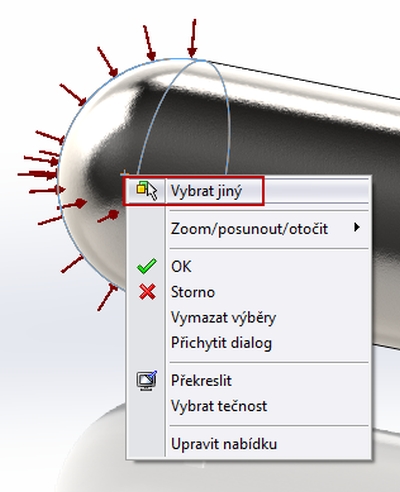

Pro výběr vnitřní plochy je nutné zvolit příkaz Vybrat jiný. Tuto nabídku zobrazíte tak, že kliknete pravým tlačítkem myši na vnější kulovou plochu tlakové nádoby.

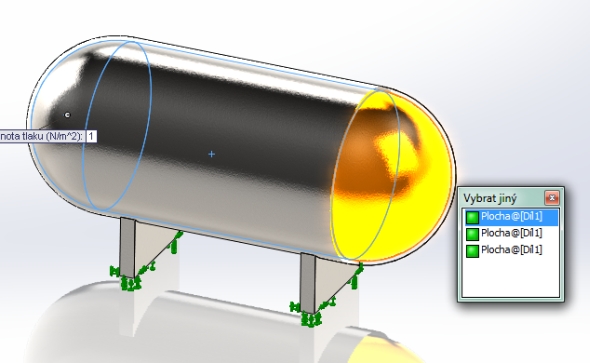

Vyberte vnitřní plochu ze seznamu v okně Vybrat jiný.

Vnitřní válcovou plochu vyberte stejným způsobem jako v předchozím případě.

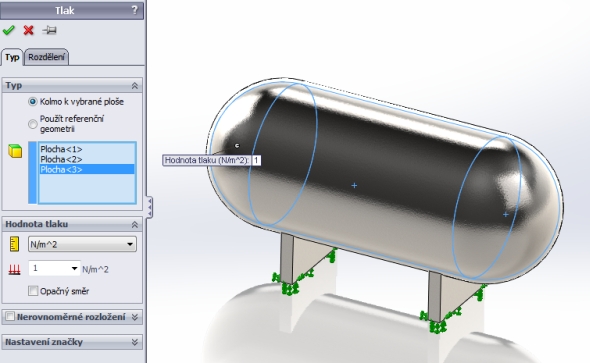

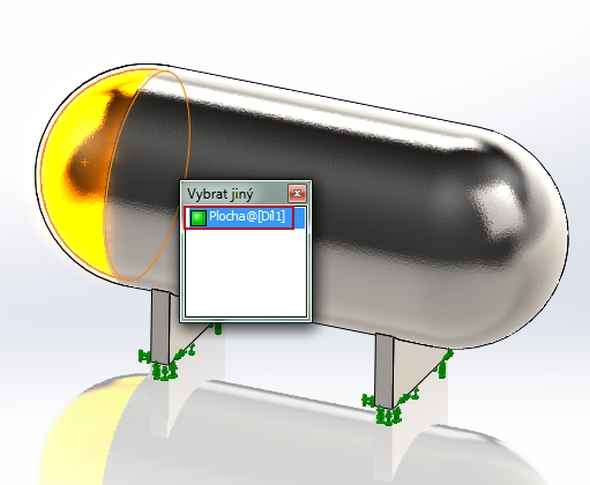

Taktéž vyberte poslední vnitřní kulovou plochu tlakové nádoby.

Pro zobrazení výsledků není nutné definovat velikost působící síly. Proto můžete ponechat působící tlak o velikosti jednoho pascalu.

Přikročte k výpočtu pevnostní analýzy. Spustíte ji příkazem Spustit, který je v panelu Simulace.

Výsledek působení dle metody von Mises.

Výsledné posunutí.

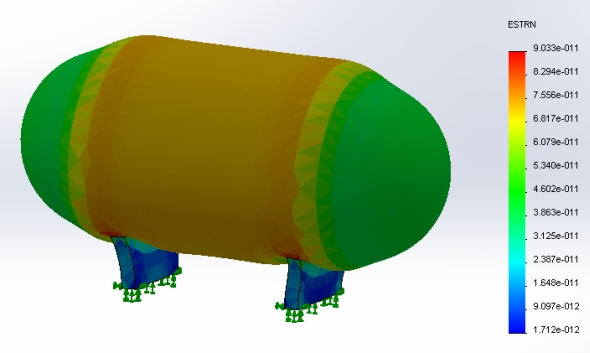

Výsledek poměrné deformace.
