Plechové díly: Postup modelování objímky #5

Plechové díly se v SOLIDWORKSu modelují pomocí speciálních příkazů, které najdete na záložce Plechové díly. Pokud jste začínajícím uživatelem SOLIDWORKSu, chcete si osvojit skicování a naučit se postup modelování plechových dílů, pak se podívejte na náš návod krom za krokem.

Otevřete si soubor 20200705.SLDPRT a pokračujte v modelování.

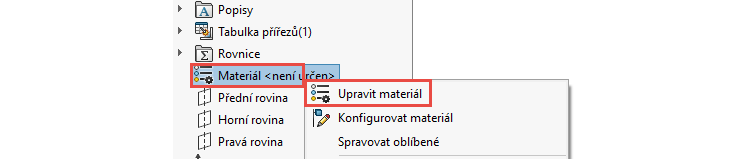

Ve FeatureManageru vyberte Materiál a z menu vyberte Upravit materiál.

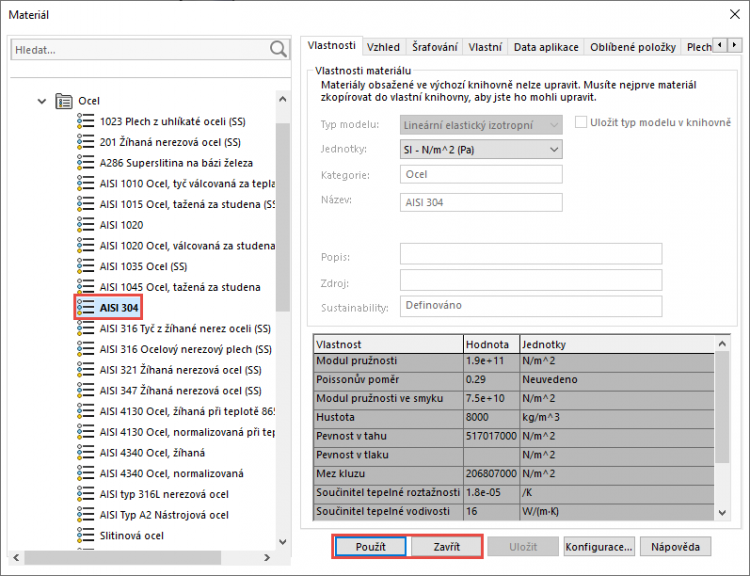

Z databáze materiálů vyberte ocel AISI304. Provedený výběr potvrďte tlačítkem Použít a zavřete okno Materiál.

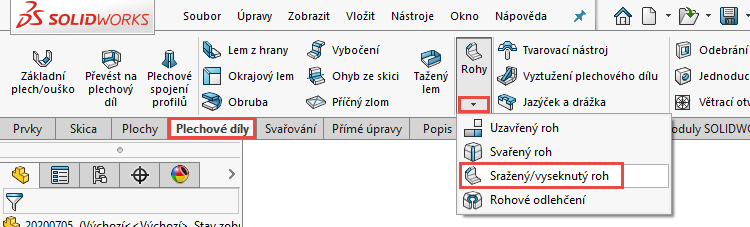

Technologické úpravy v podobě sražení a zaoblení se zpravidla provádějí až když je model hotový. V prostředí plechových dílů se tyto operace provádějí pomocí příkazu Sražený/vyseknutý roh. Vyberte tento příkaz ze záložky Plechové díly.

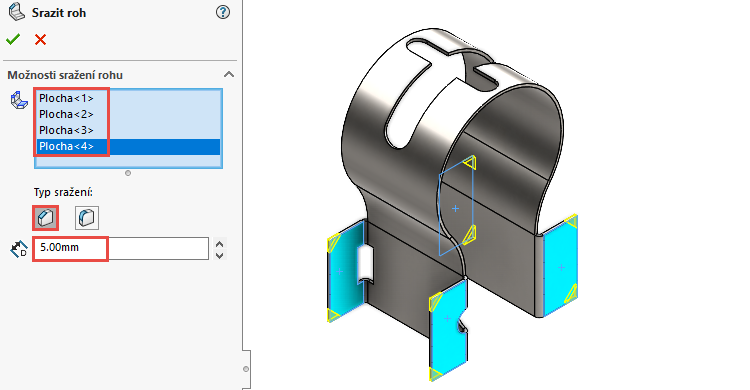

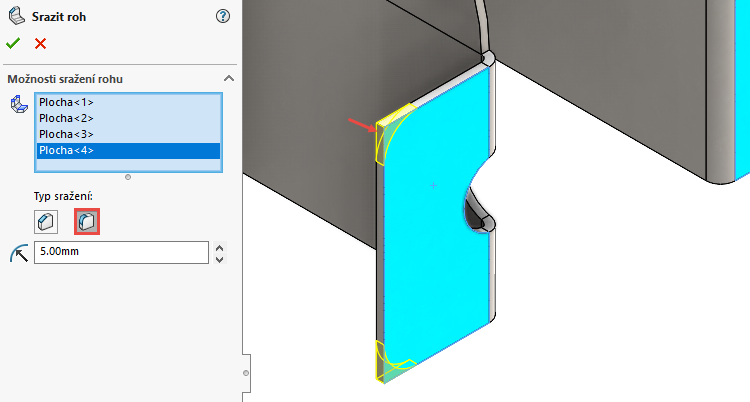

V PropertyManageru Srazit roh zadejte velikost sražení 5 mm. Pro výběr hran stačí vybrat plochy, SOLIDWORKS automaticky rozpozná hrany ke sražení.

V PropertyManageru Srazit roh můžete zároveň změnit sražení v zaoblení. Vyzkoušejte si i tuto možnost. Vraťte si původní nastavení pro sražení rohů a dokončete příkaz potvrzovacím tlačítkem.

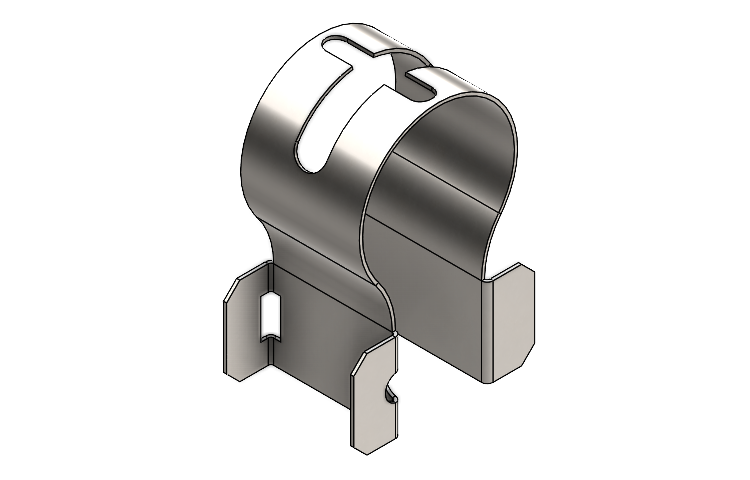

Zkontrolujte vizuálně model.

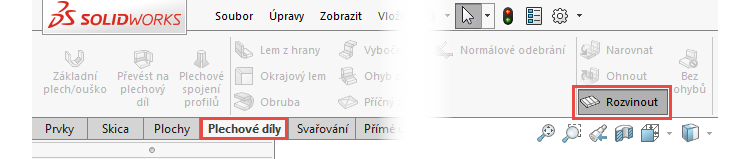

Zobrazte si model v rozvinutém tvaru. Vyberte příkaz Rozvinout ze záložky Plechové díly…

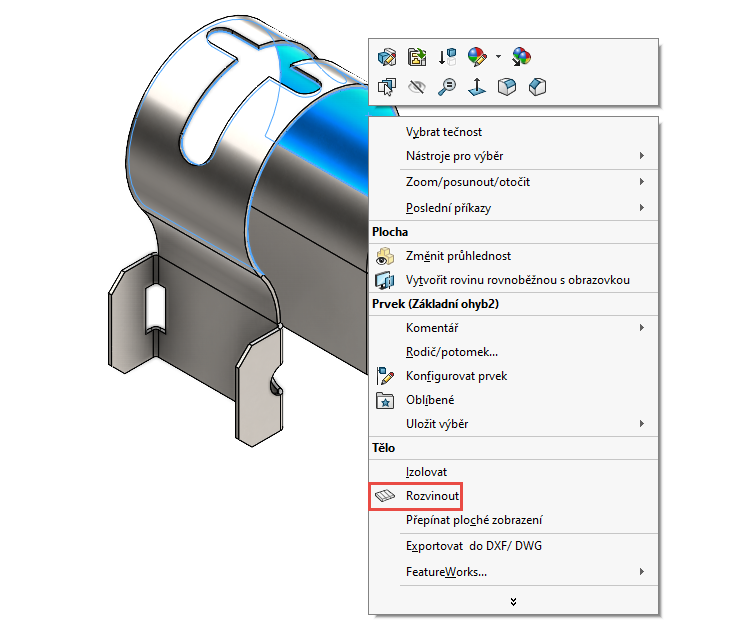

… nebo klikněte na model a vyberte tento příkaz z místní nabídky.

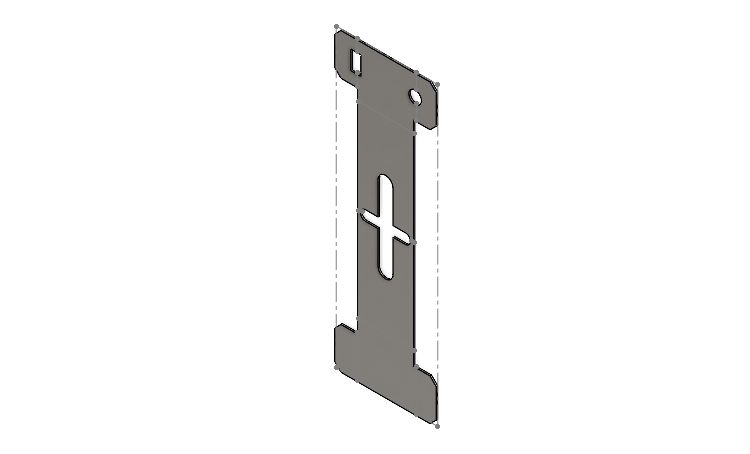

Model plechového dílu v rozvinutém tvaru s vymezovacím rámečkem, který se zobrazuje čerchovanou čarou.

Generování souboru DXF/DWG

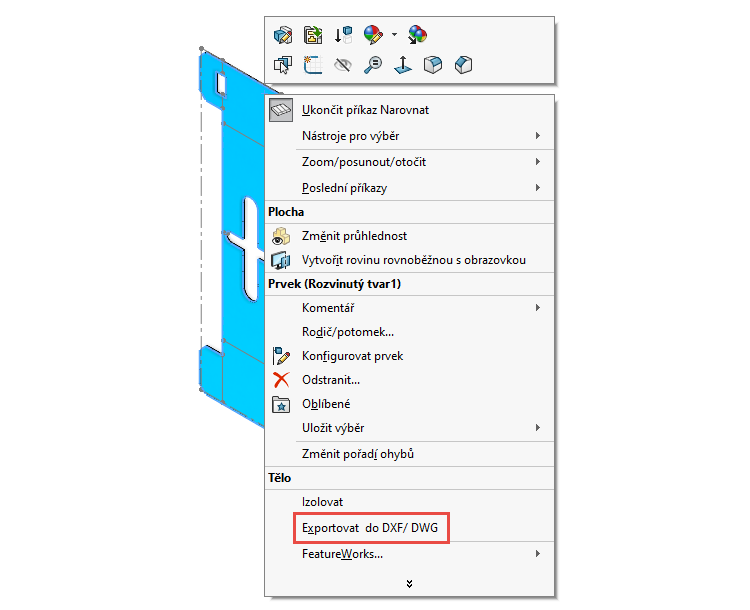

Model zpravidla slouží jako zdroj pro různé způsoby výroby a technologické operace plechových dílů (vypalování, řezání vodním paprskem, ohýbání atd.). Pro tyto stroje se generuje soubor, který obsahuje křivky a generuje se ve formátech DXF a DWG. Klikněte na model pravým tlačítkem a vyberte příkaz Exportovat do DXF/DWG.

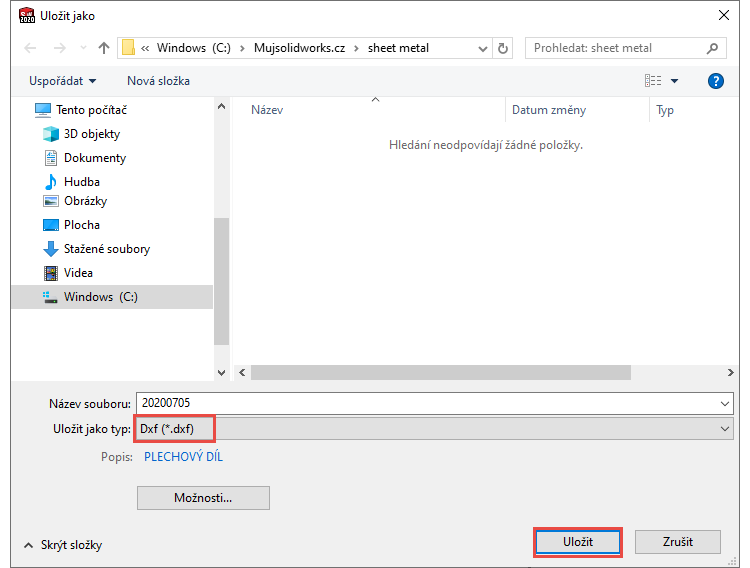

Vyberte cílovou složku a zvolte typ výstupu souboru.

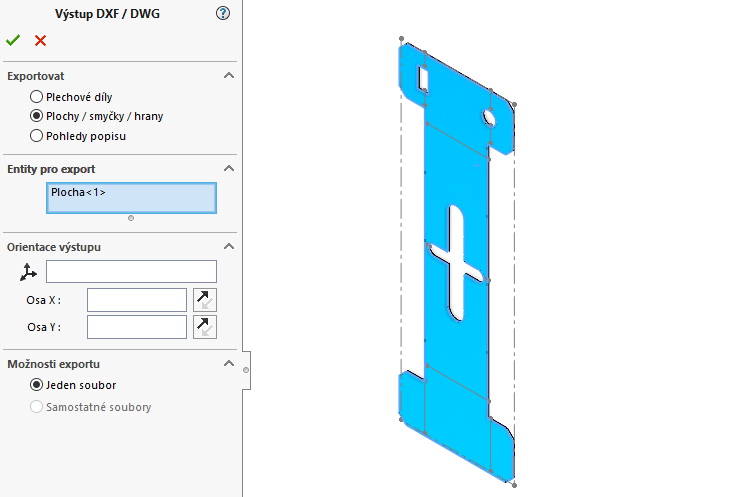

Další konkrétní nastavení a co má být obsahem výstupu se definuje v PropertyManageru Výstup DXF/DWG. Exportovat můžete plechové díly, plochy, smyčky, hrany, pohledy popisu. Dále můžete nastavit orientaci výstupu.

Náhled výstupu se zobrazí v okně Vyčištění DXF/DWG. Výstup souboru dokončíte tlačítkem Uložit.

Uložte si soubor a zavřete jej.
