Postup: Jak modelovat potrubí s přepadem

Postupů, jak vymodelovat potrubí s přepadem podle zadané výkresové dokumentace, je hned několik. V tomto návodu vám ukážeme efektivní způsob modelování, který začíná vhodně umístěným počátkem souřadného systému s ohledem na zrcadlení a kopírování opakujících se prvků.

Než začnete postupovat podle návodu, prostudujte si prosím zadání výkresové dokumentace.

Postup modelování potrubí s přepadem

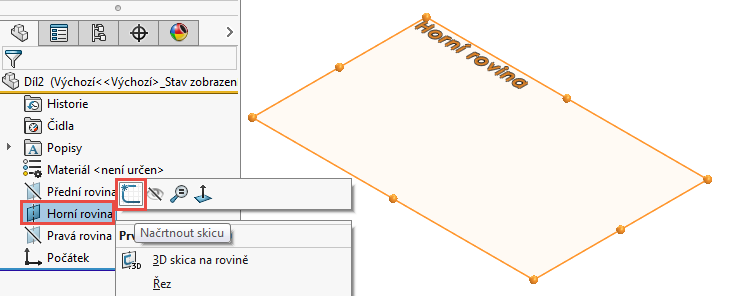

Založte náčrt v Horní rovině.

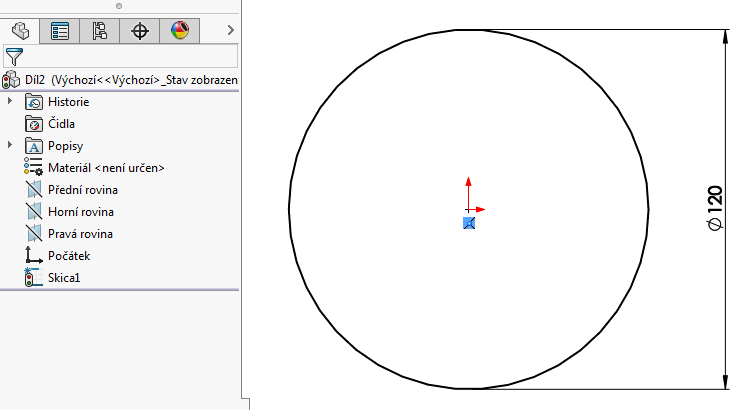

Nakreslete kružnici o průměru 120 mm se středem v počátku souřadného systému.

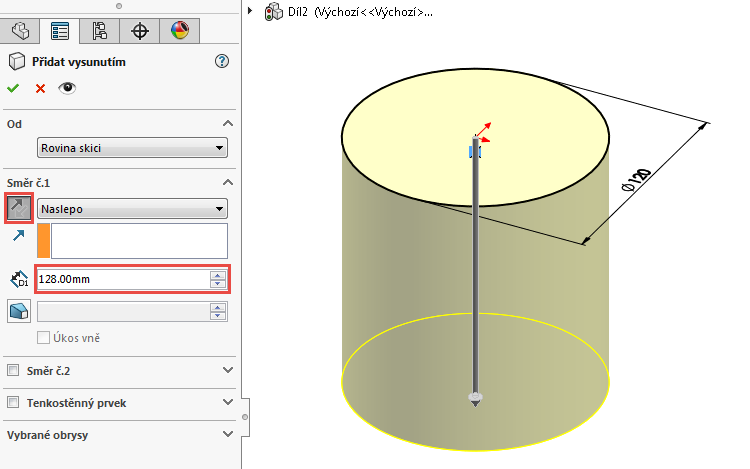

Ze záložky prvky vyberte příkaz Přidání vysunutím a vysuňte kružnici do vzdálenosti 128 mm.

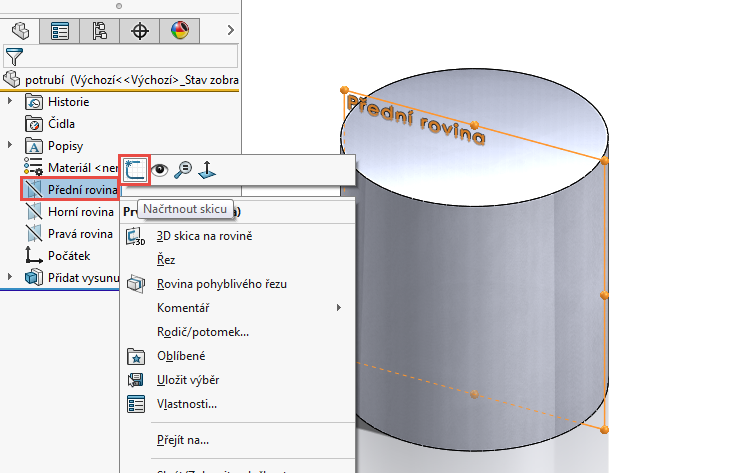

Založte náčrt v Přední rovině.

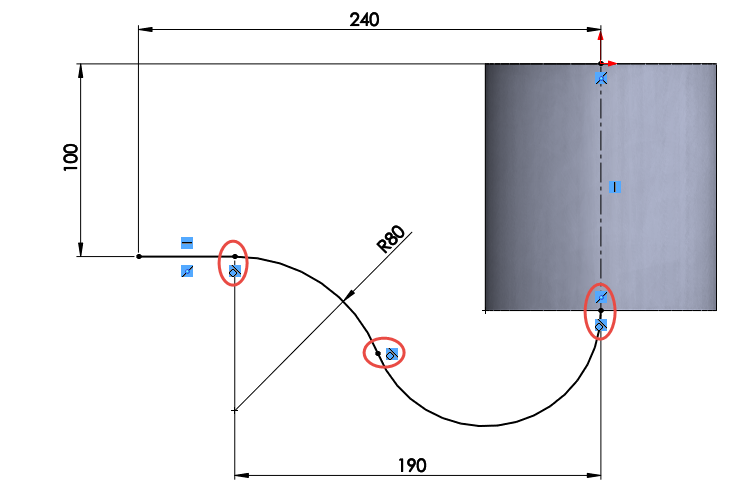

Nakreslete entity, jež budou tvořit trasu pro tažení profilu (kružnice). Abyste dodrželi základní zásady skicování, nastavte mezi oblouky a přímky tečné vazby. Pak náčrt zakótujte.

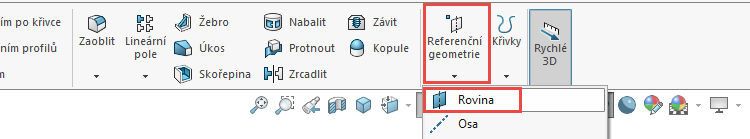

Ze záložky Prvky > Referenční geometrie vyberte příkaz Rovina.

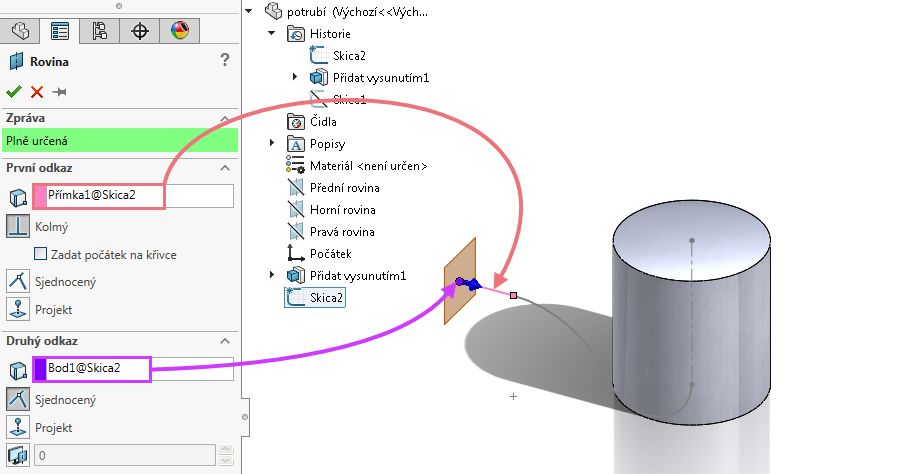

Vytvořte rovinu kolmou na přímku – označením přímky a jejího koncového bodu. Zkontrolujte náhled a dokončete příkaz.

Založte v rovině náčrt a nakreslete kružnici se středem v počátku souřadného systému o průměru 104 mm.

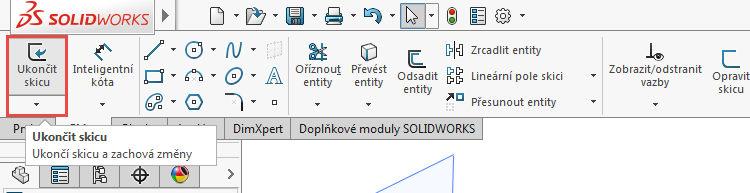

Ukončete náčrt.

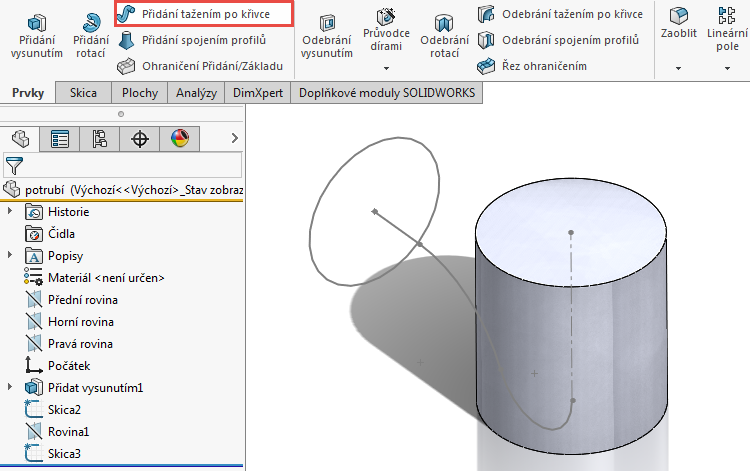

Ze záložky Prvky vyberte příkaz Přidání tažením po křivce.

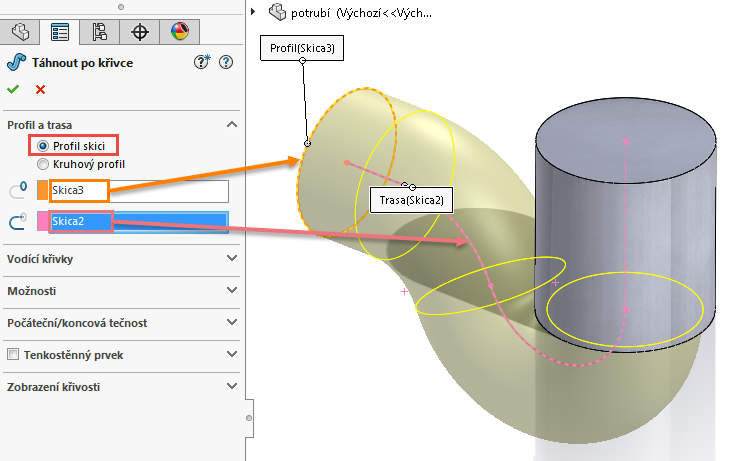

Označte Profil skici (kružnici) a trasu (náčrt složený z přímek a oblouků). Zkontrolujte náhled a dokončete příkaz.

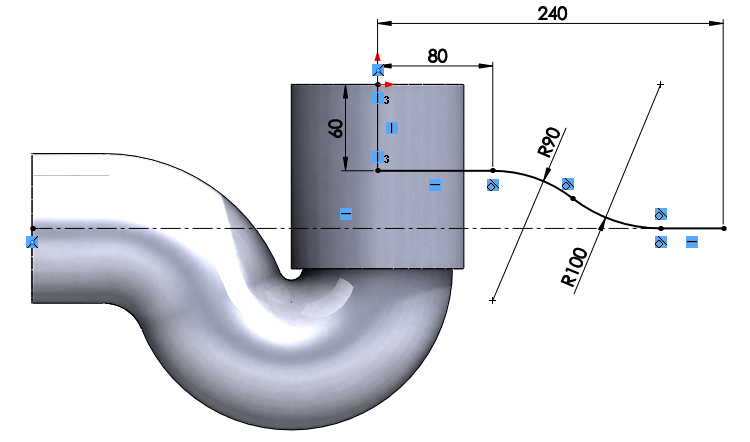

Založte náčrt v Přední rovině a nakreslete nový náčrt složený z oblouků a přímek. Nezapomeňte dodržet zásady skicování – nejdříve vytvořte vazby, pak kótujte.

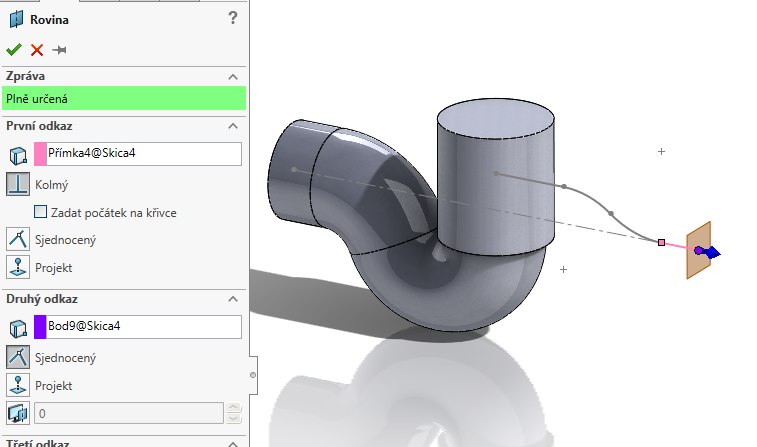

Vytvořte rovinu kolmou na přímku procházející koncovým bodem.

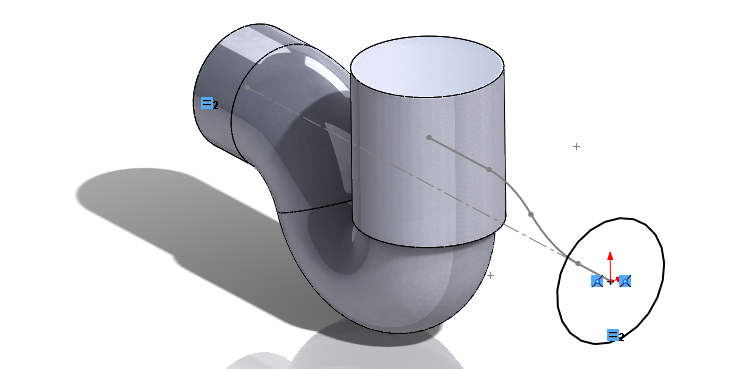

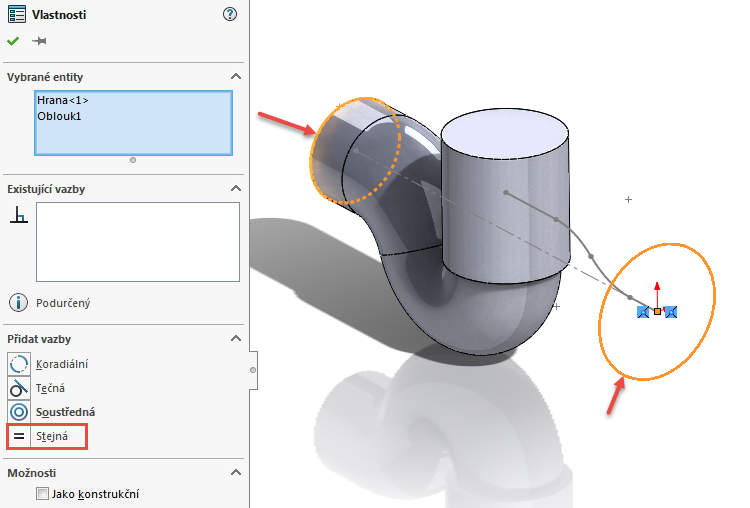

V nové rovině nakreslete kružnici a pro definici průměru použijte vazbu Stejná. Držte klávesu Ctrl, označte kružnici a hranu vyznačenou šipkou a v PropertyManageru aktivujte vazbu Stejná.

Po přidání vazby je náčrt plně určený (zčernal), aniž by obsahoval kóty.

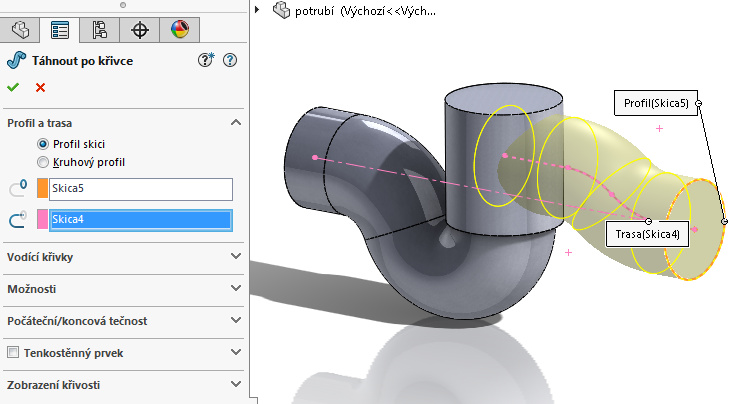

Příkazem Přidání tažením po křivce vytvořte druhou část potrubí.

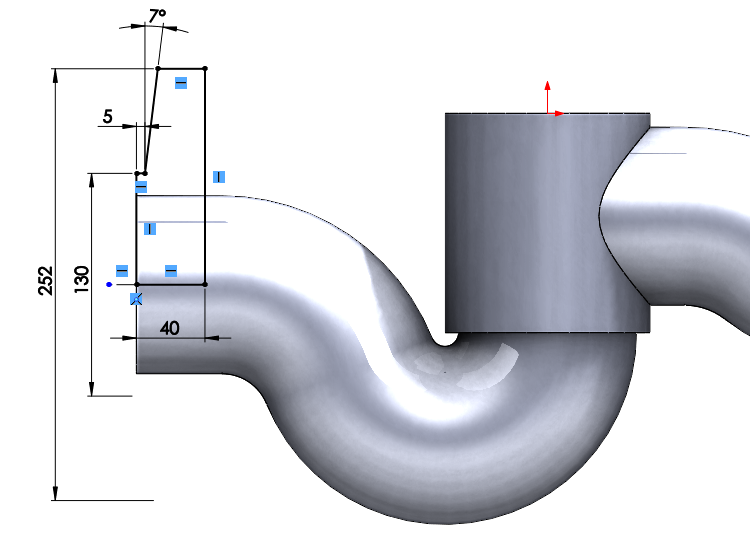

Založte náčrt v Přední rovině a nakreslete uvedený náčrt.

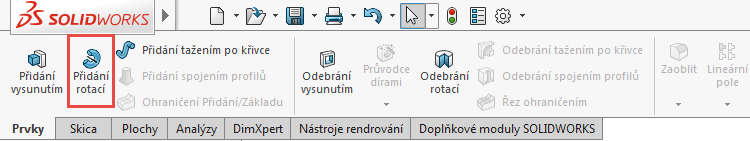

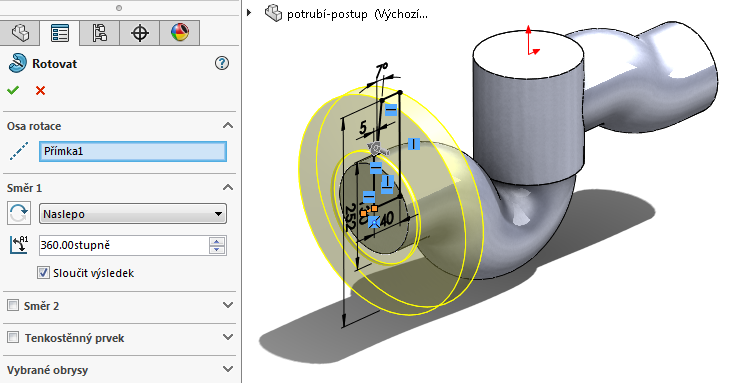

Ze záložky Prvky vyberte příkaz Přidání rotací.

Po kontrole náhledu dokončete příkaz.

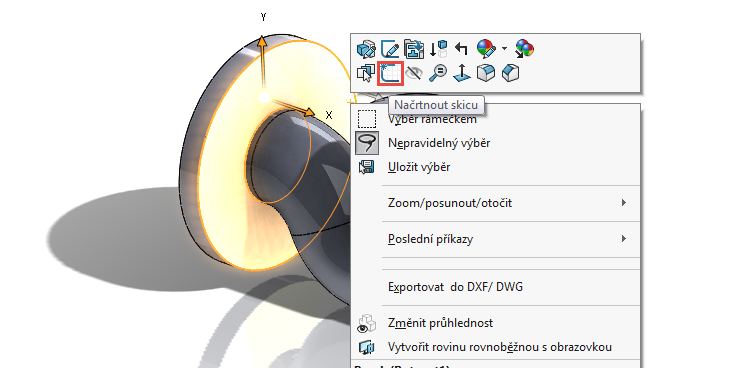

Založte náčrt na vnitřní stěně rotované části modelu.

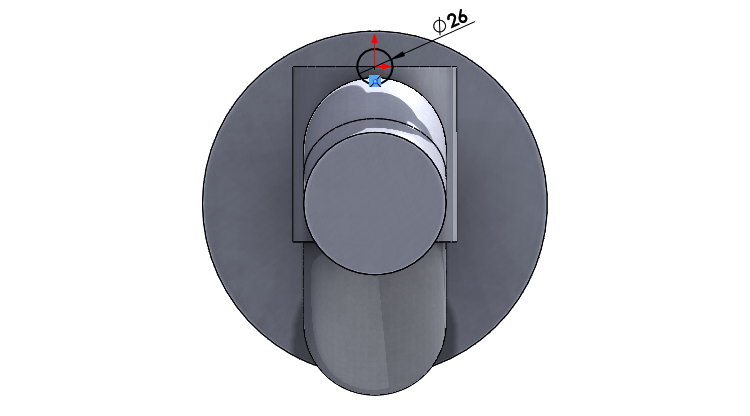

V počátku souřadného systému nakreslete kružnici o průměru 26 mm.

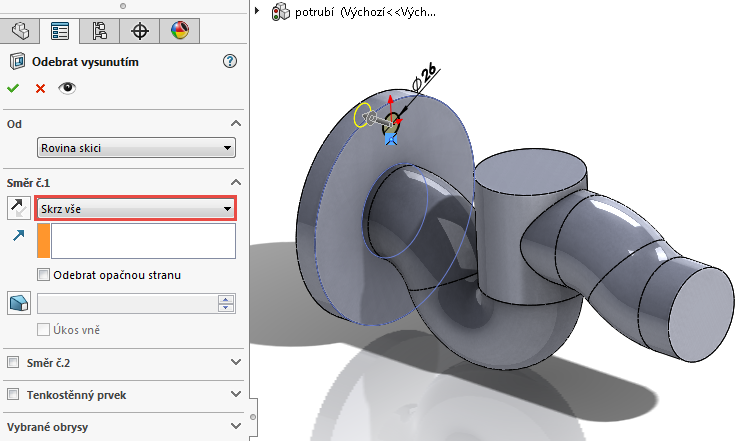

Prvkem Odebrání vysunutím odeberte otvor.

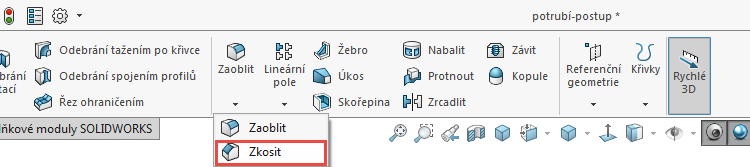

Ze záložky Prvky vyberte příkaz Zkosit.

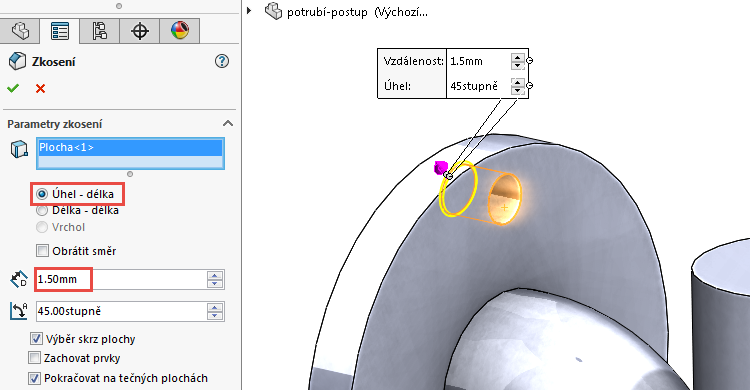

Upravte přechodové hrany otvoru zkosením o velikost 1,5 mm × 45 stupňů.

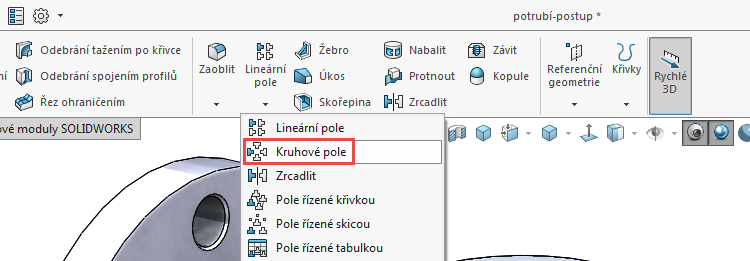

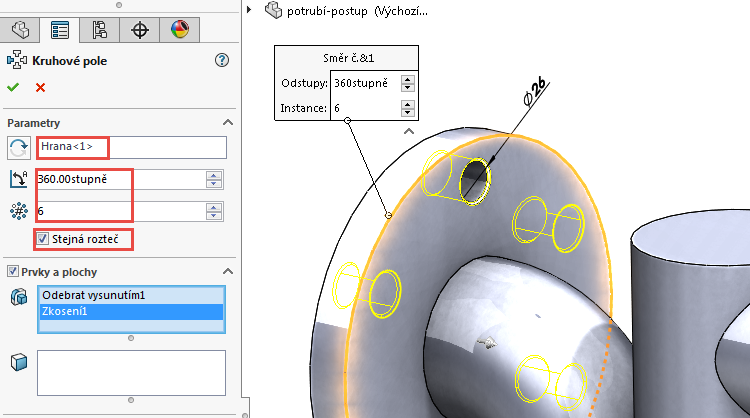

Ze záložky Prvky vyberte příkaz Kruhové pole.

Označte kruhovou hranu rotovaného útvaru a zadejte počet instancí. Aktivujte pole Stejná rozteč a označte prvek Odebrání vysunutím a Zkosení ze Stromové historie – nebo výběrem prvků na modelu. Zkontrolujte náhled a dokončete příkaz.

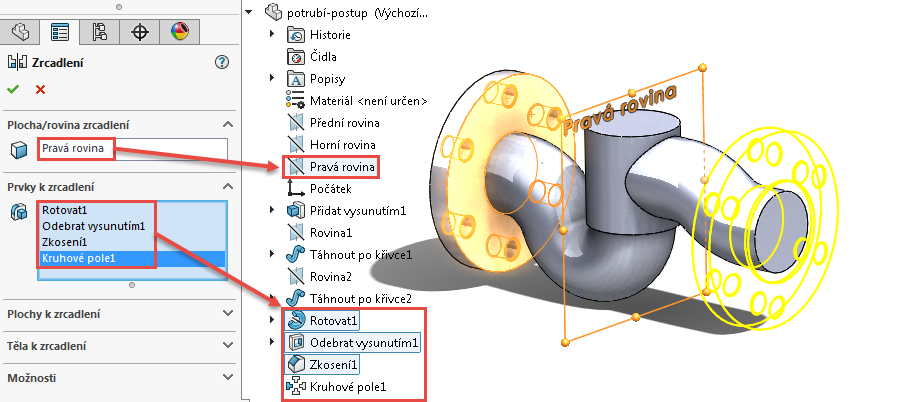

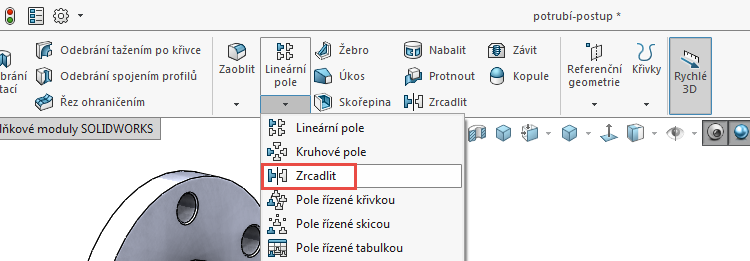

Ze záložky Prvky vyberte příkaz Zrcadlit.

Ve Stromové historii vyberte Pravou rovinu a prvky k zrcadlení – rotovaný útvar, odebraný otvor, zkosení a kruhové pole. Zkontrolujte náhled a dokončete příkaz.

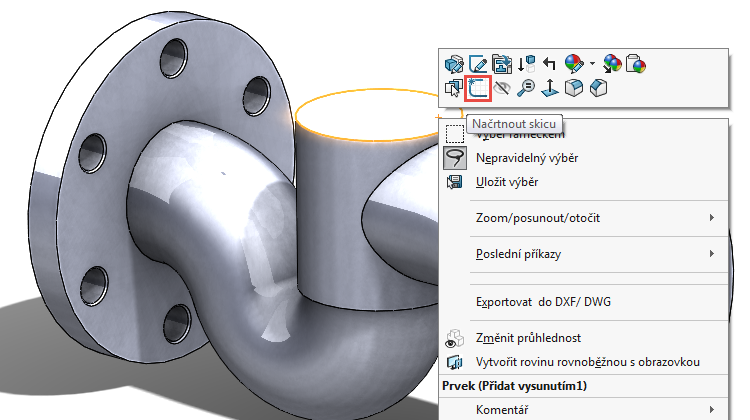

Založte náčrt na horní vodorovné ploše.

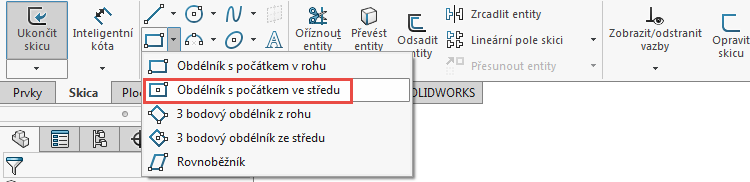

Ze záložky Skica vyberte příkaz Obdélník s počátkem ve středu.

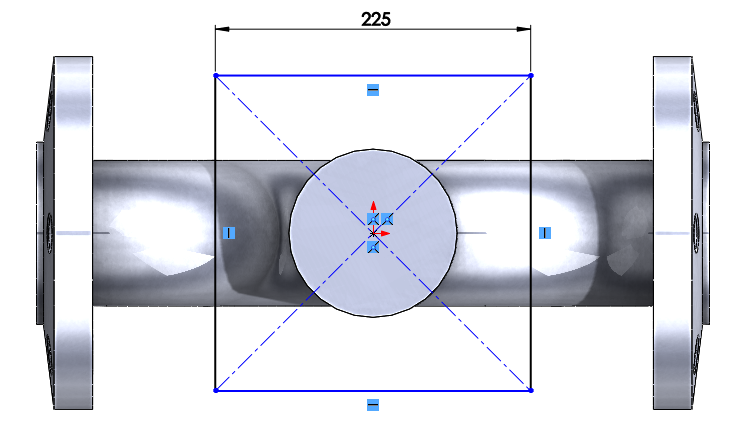

Nakreslete obdélník, jehož střed leží v počátku souřadného systému. Zakótujte pouze jednu stranu o velikosti 225 mm.

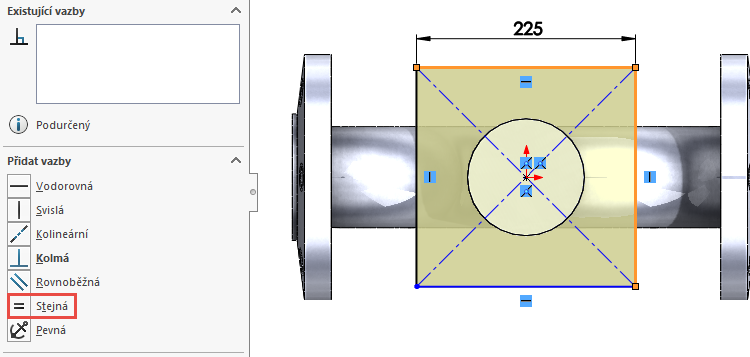

Jelikož se ve skutečnosti jedná o čtverec, přidejte mezi svislou a vodorovnou stranu vazbu Stejná. Nezapomeňte, že pro hromadný výběr přímek musíte držte klávesu Ctrl.

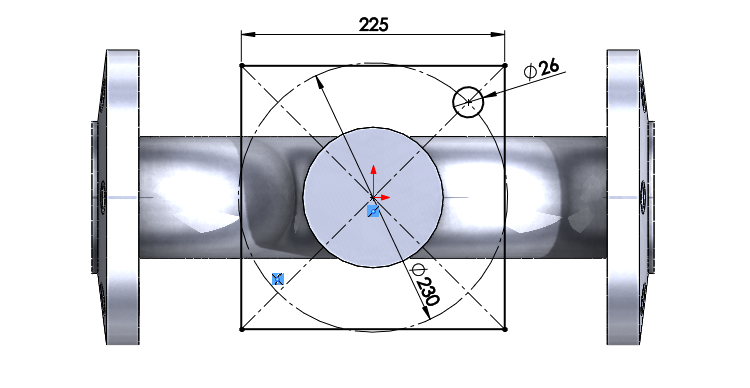

Nakreslete kružnici o průměru 230 mm se středem v počátku souřadného systému a aktivujte možnost Jako konstrukční. Do průsečíku, který vznikl křížením kružnice o průměru 230 mm a úhlopříčky čtverce, nakreslete kružnici o průměru 26 mm.

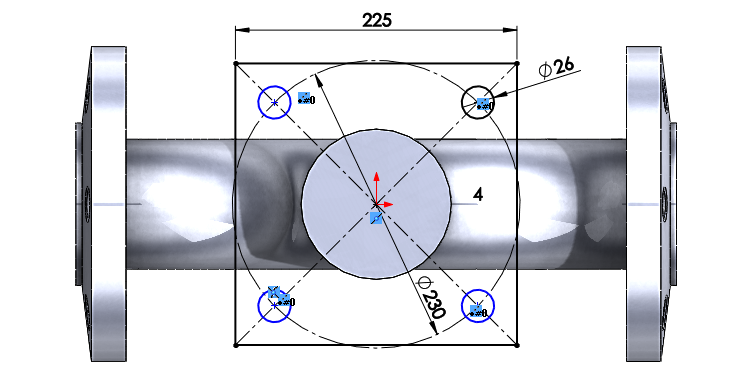

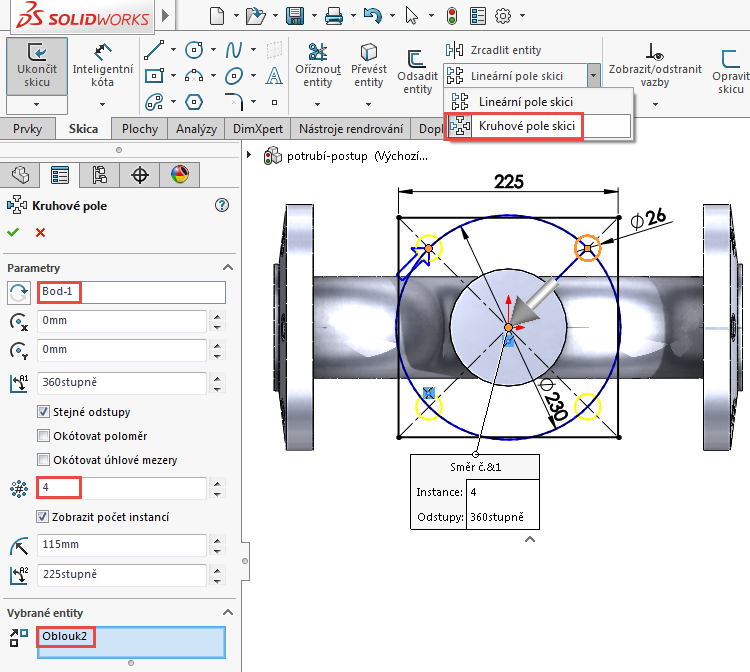

Příkazem Kruhové pole zkopírujte tři kružnice (jedná se celkem o čtyři instance).

Skica je připravena k vysunutí.

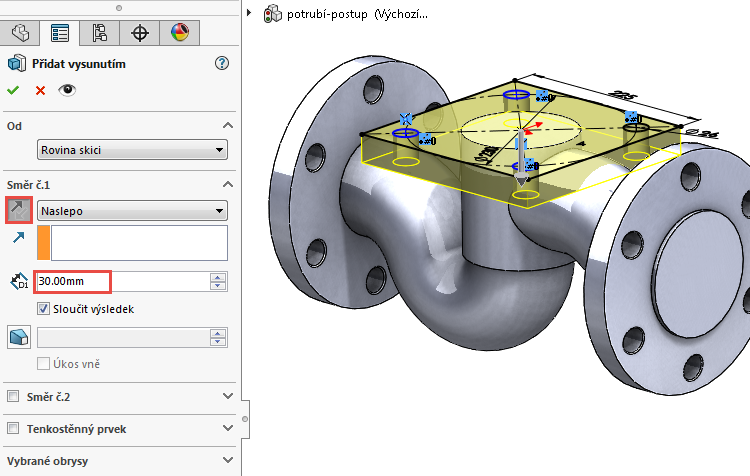

Vysuňte profil do vzdálenosti 30 mm. Směr změníte kliknutím na šipku vedle výběru možnosti tažení.

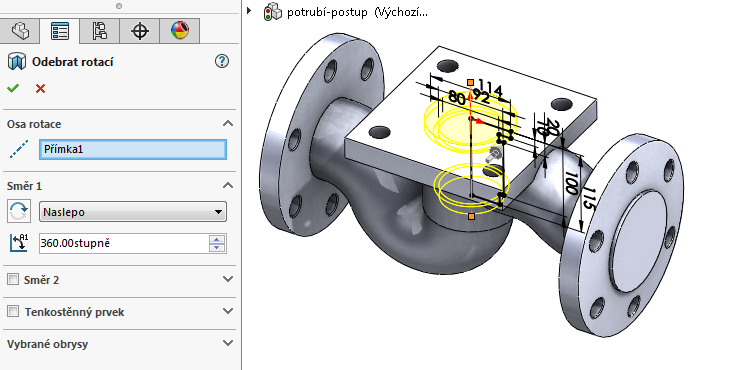

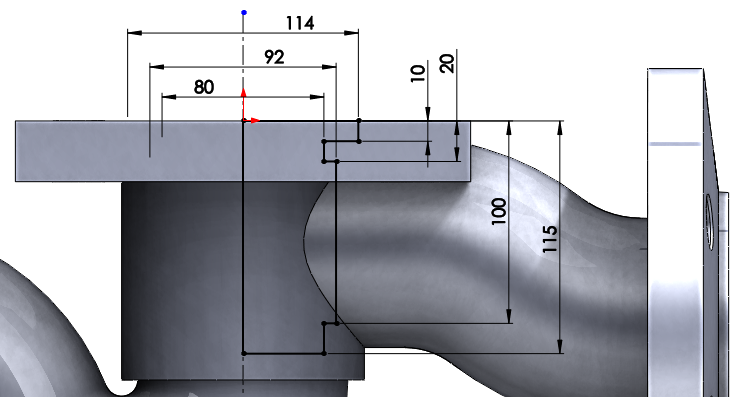

Založte náčrt v Přední rovině, nakreslete uvedený náčrt…

… a odeberte jej rotací.

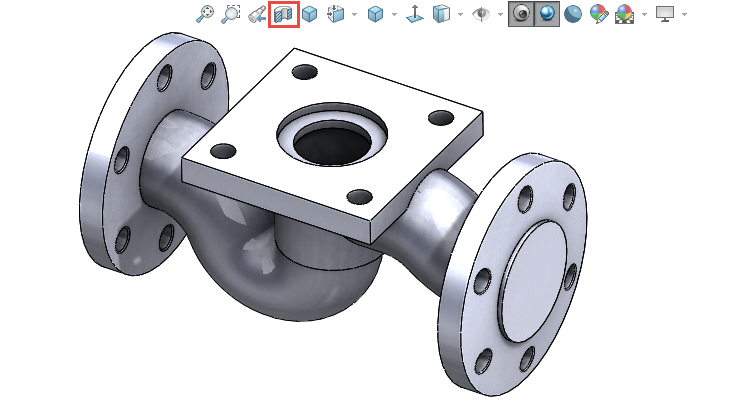

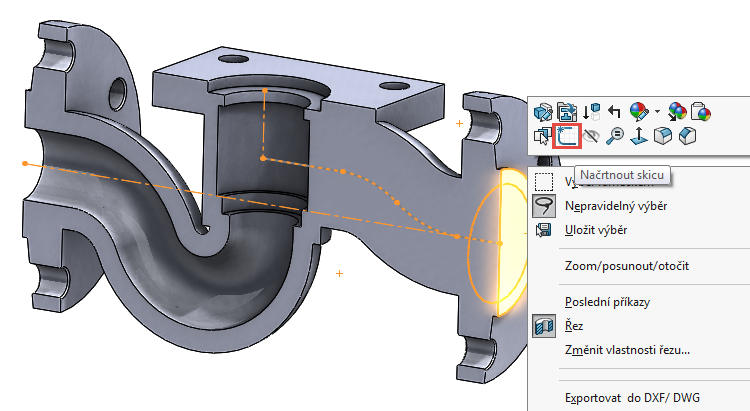

Nyní odebereme průchozí otvor pomocí příkazu Odebrání tažením po křivce. Pro tyto účely je vhodné model rozříznout. Příkaz Řez se nachází v transparentní nabídce uprostřed horní části modelovacího okna a provedete jej mj. výběrem jedné z konstrukčních rovin. Pro tento případ použijte rovinu Přední.

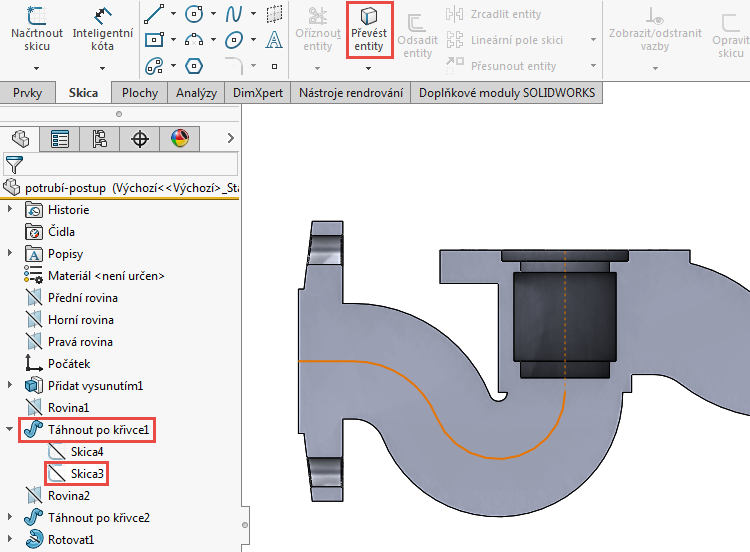

Jelikož je trasa stejná, jako v případě modelování tvaru levé části potrubí, aplikujeme příkaz Převést entity. Ve Stromové historii rozbalte první příkaz Přidání tažením po křivce, označte skicu znázorňující trasu a převeďte entity.

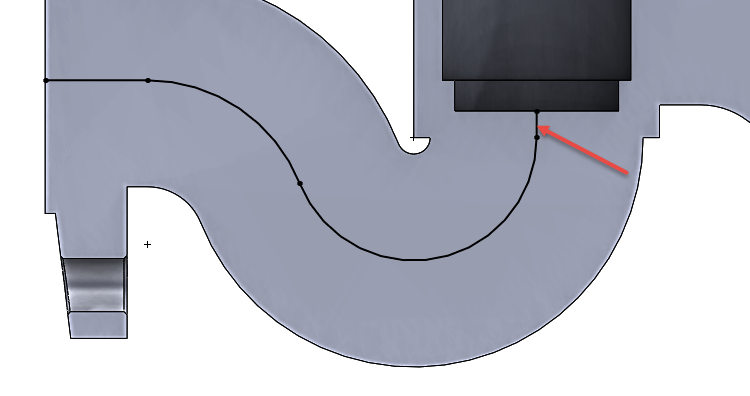

Dokreslete přímku, aby byla trasa pro odebrání tažením kompletní.

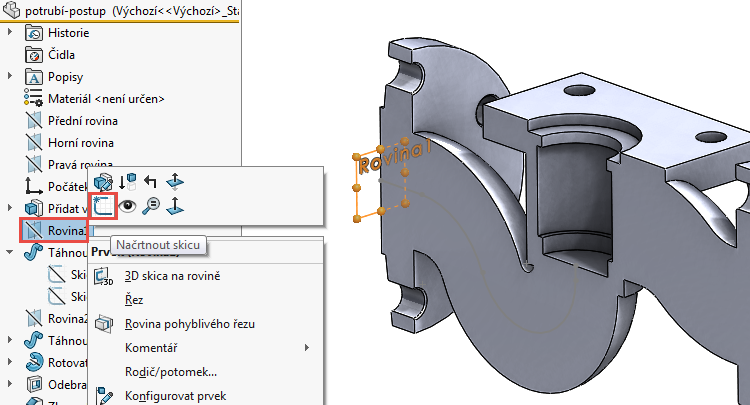

V existující rovině založte nový náčrt.

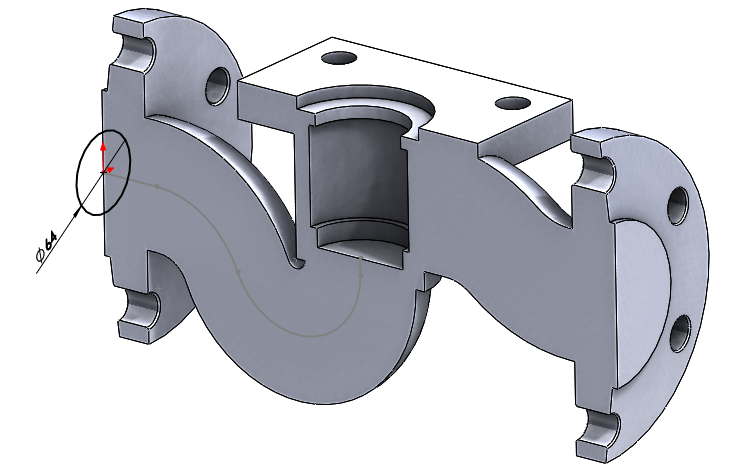

Nakreslete kružnici o průměru 64 mm se středem v počátku souřadného systému a ukončete náčrt.

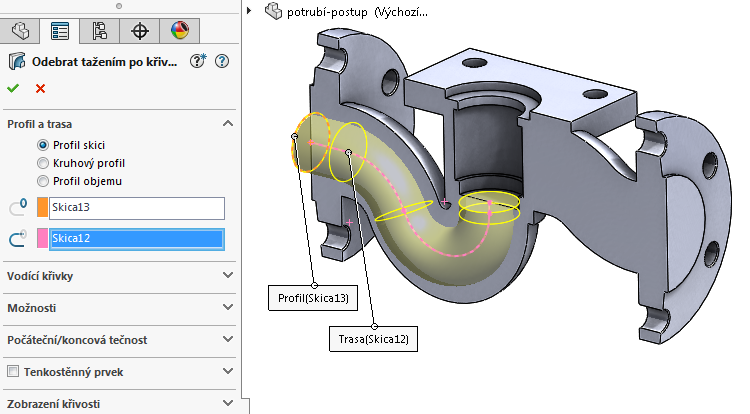

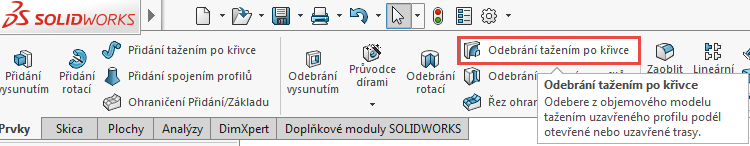

Aktivujte příkaz Odebrání tažením po křivce.

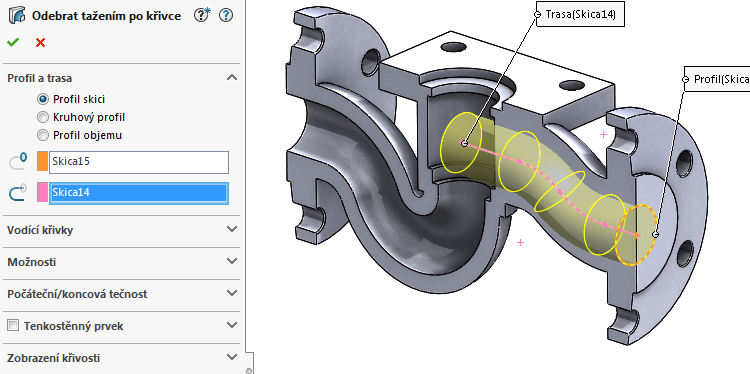

Vyberte kružnici, trasu, zkontrolujte náhled a dokončete příkaz.

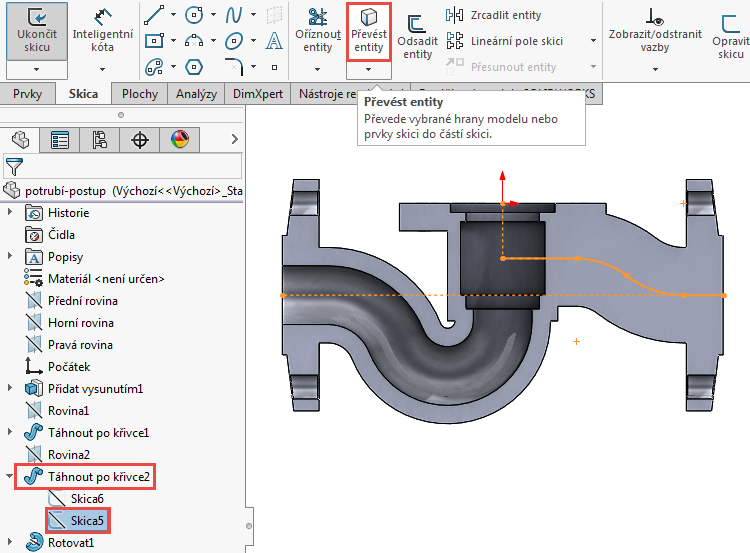

Postup opakujte i pro druhou stranu potrubí. Založte náčrt, převeďte entity a ukončete náčrt.

Založte náčrt na čelní ploše,…

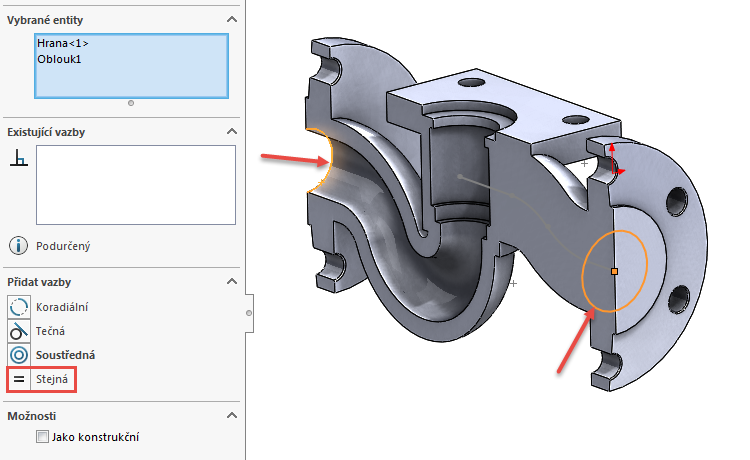

… nakreslete kružnici, vytvořte vazbu Stejná mezi kružnicí a označenou hranou, ukončete náčrt.

Odeberte tažením po křivce průchozí otvor na druhé straně modelu.

Tip: V SOLIDWORKSu 2016 přibyla pokročilá funkce, která umožňuje táhnout profil po křivce oběma směry, i když se profil nenachází v jednom z koncových bodů trasy. Více se dozvíte v příspěvku Jak táhnout profil po křivce oběma směry.

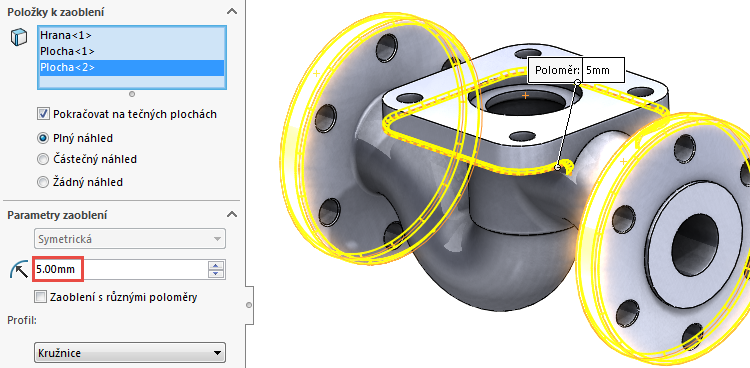

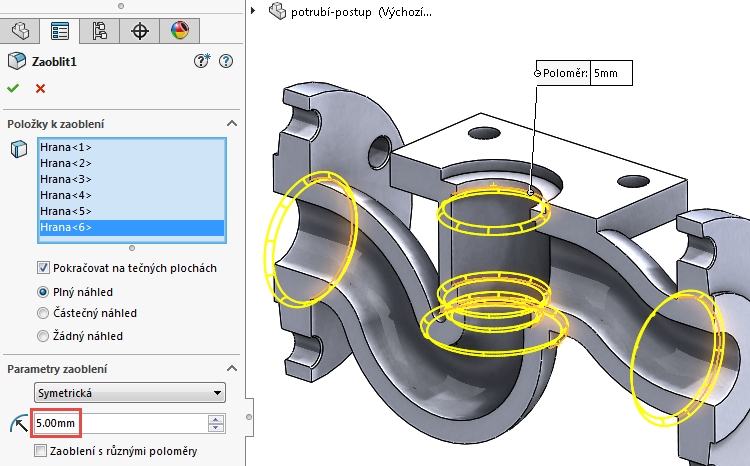

Zbývá provést technologické úpravy – zaoblení a zkosení hran. Zaoblení přechodových hran budeme provádět postupně. Vyberte příkaz Zaoblit ze záložky Prvky, nastavte poloměr zaoblení 5 mm a vyberte zvýrazněné hrany. Zkontrolujte náhled a dokončete příkaz.

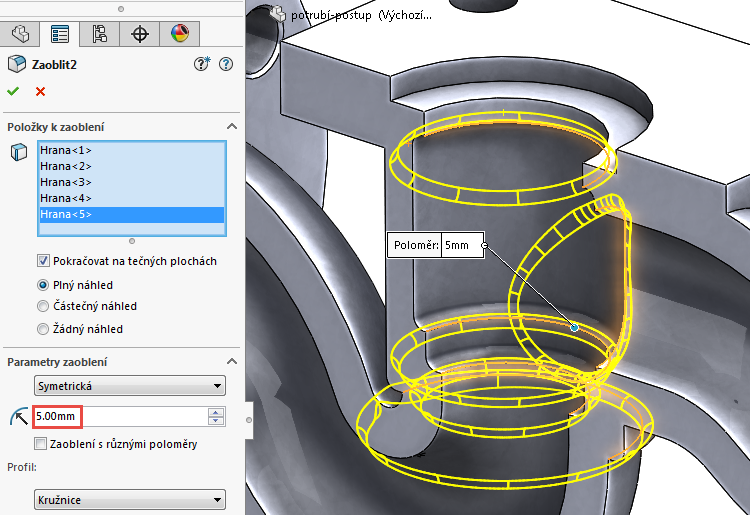

Opakujte postup pro vnitřní hrany. Poloměr zaoblení je stejný – 5 mm.

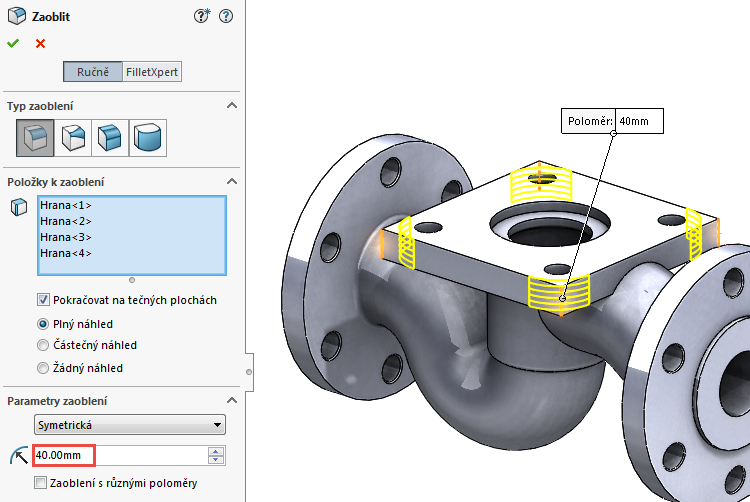

Opakujte výběr prvku Zaoblit, nastavte poloměr zaoblení na hodnotu 40 mm a označte rohy vysunutého kvádru.

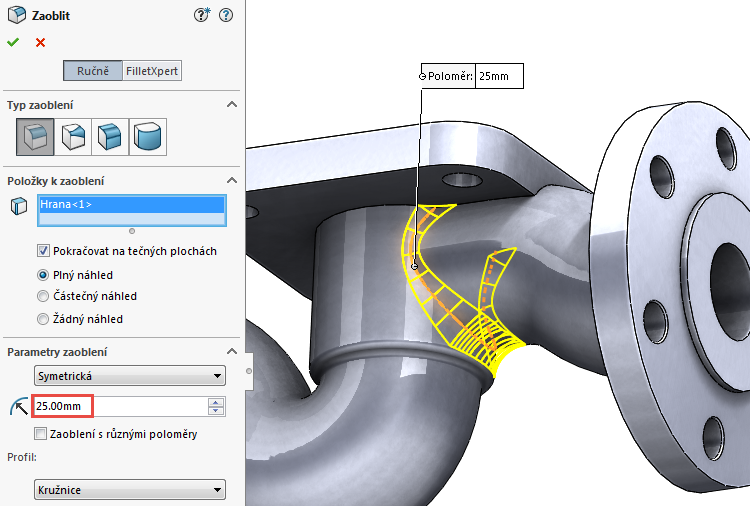

Dalším zaoblením upravte přechodovou hranu mezi taženým a rotovaným prvkem. Poloměr zaoblení zvolte 25 mm.

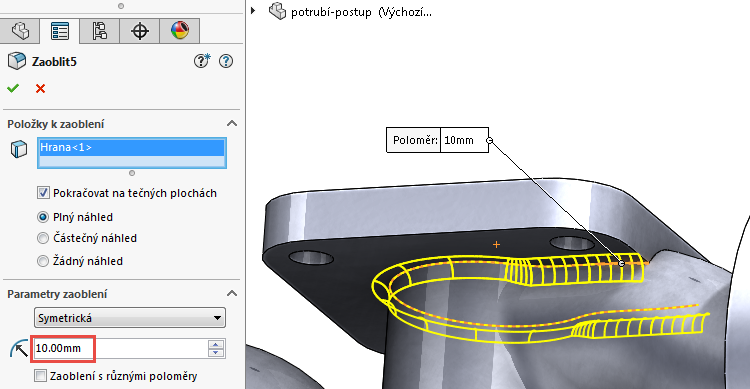

Poloměrem zaoblení o velikosti 10 mm upravte označené přechodové hrany.

Zaoblete hrany rotovaných částí a přechodové hrany poloměrem zaoblení o velikosti 5 mm.

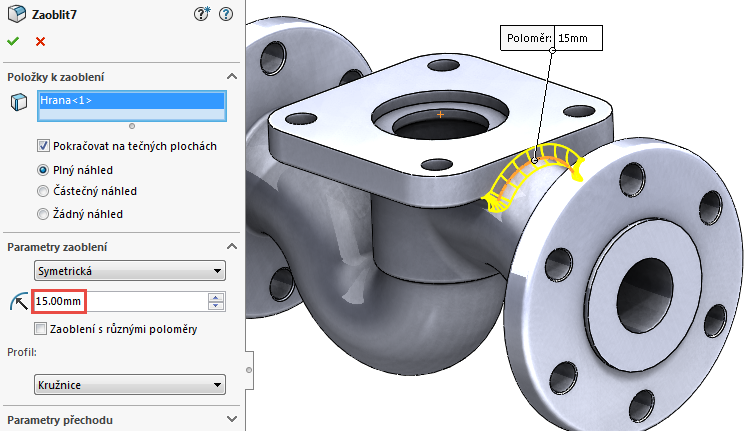

Poslední zaoblení upraví přechodovou hranu mezi potrubím a vysunutým kvádrem. Velikost zaoblení zvolte 15 mm.

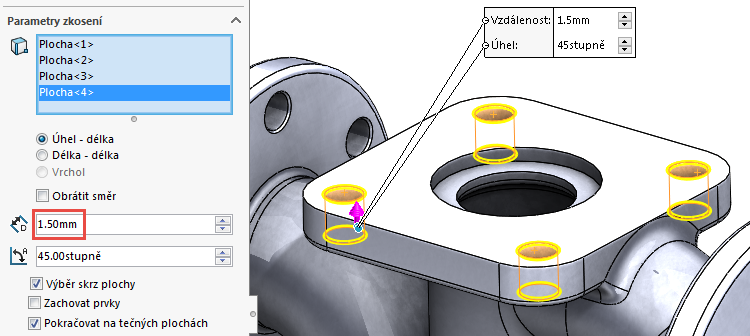

Zkoste hrany průchozích oděr velikostí 1,5 mm × 45 stupňů.

Ve Stromové historii klikněte pravým tlačítkem na Materiál a z plovoucí nabídky vyberte litou slitinovou ocel.

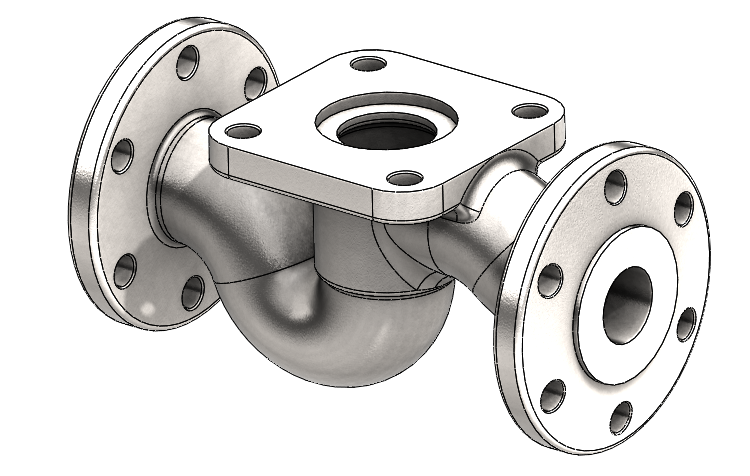

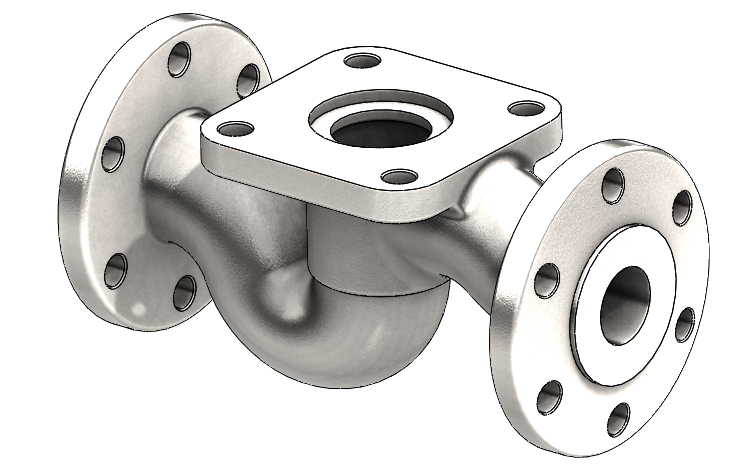

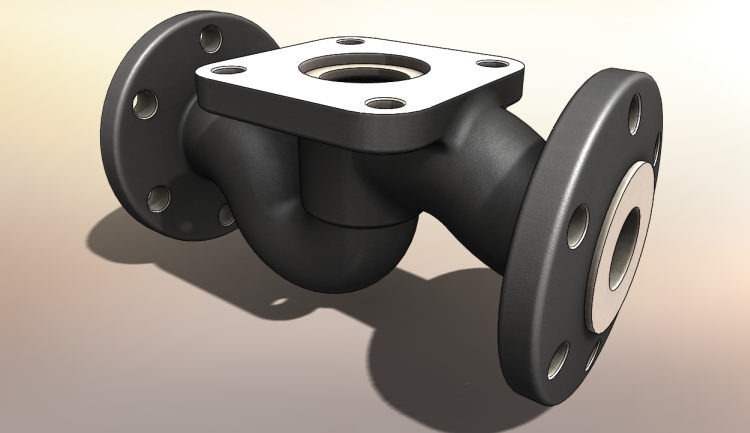

Model potrubí s přepadem je hotový.

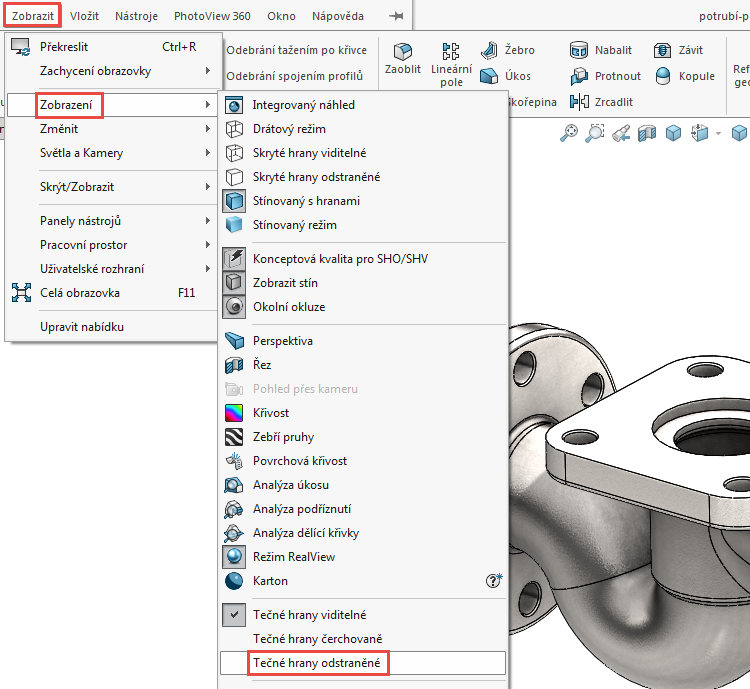

Skryjte tečné hrany.

Model se skrytými tečnými hranami působí fotorealisticky.

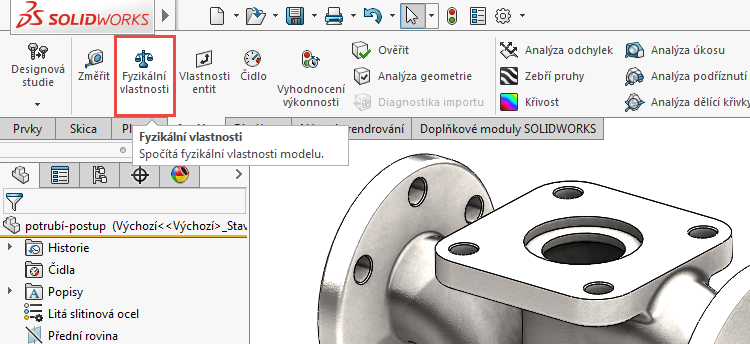

Přesnost modelování si ověřte prostřednictvím tabulky fyzikálních vlastností. Tabulku spustíte příkazem v záložce Analýza > Fyzikální vlastnosti.

Možností, jak ověřit přesnost modelu, je hned několik: hmotnost, těžiště a plošný obsah.

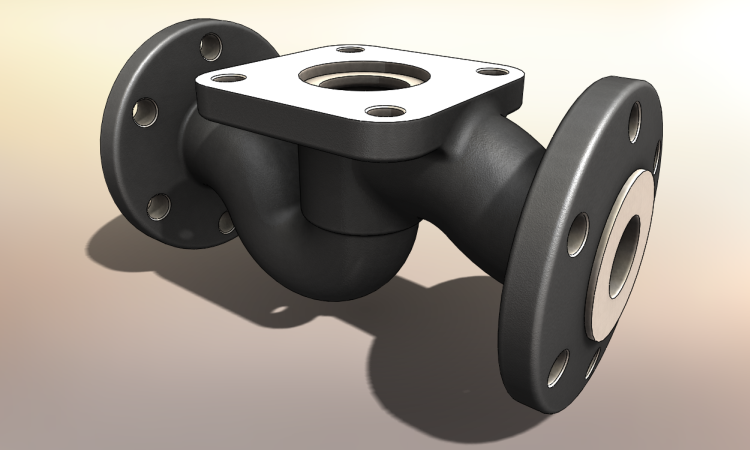

Izometrický pohled na hotový model s přidanou texturou a změněným prostředím.
