Postup modelování závlačky

Závlačka je jednoduchá strojní součást, kterou se zajišťují čepy a korunové matice proti samovolnému uvolnění a vypadnutí. V tomto návodu, který vychází ze zadání cvičení 7.15 nové učebnice SOLIDWORKS, si ukážeme postup modelování.

Pro vytvoření modelu závlačky budeme potřebovat dvě skici, jelikož vznikne tažením profilu (1. skica) po křivce (2. skica). S ohledem na záměr návrhu budeme uvažovat i s jeho případnou změnou, je proto nutné umístit vhodně počátek souřadného systému.

Pro postup modelování závlačky můžete využít celý níže uvedený návod, včetně tvorby skic (profil a trasa), nebo můžete použít soubor 7-15.SLDPRT, který má již skici přichystány. Přijdete tak ale o zajímavý postup skicování a přípravu pro použití prvku Přidání tažením po křivce. Zároveň jsme pro vás přichystali i hotový díl, který najdete mezi ostatními soubory → 7-15-b.SLDPRT. Soubory a instrukce k jejich umístění najdete na stránce Mujsolidworks.cz → Učebnice (připravujeme).

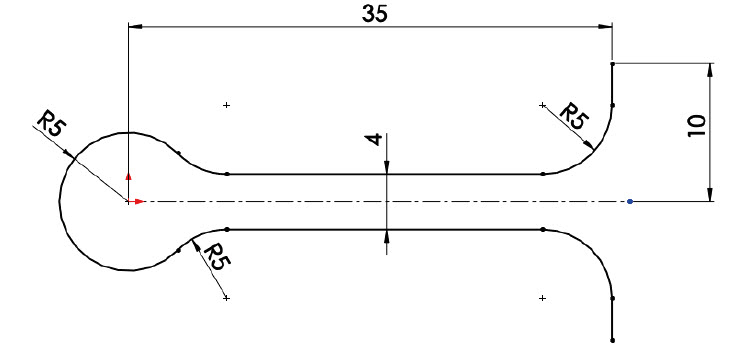

Trasa závlačky
Trasa závlačky

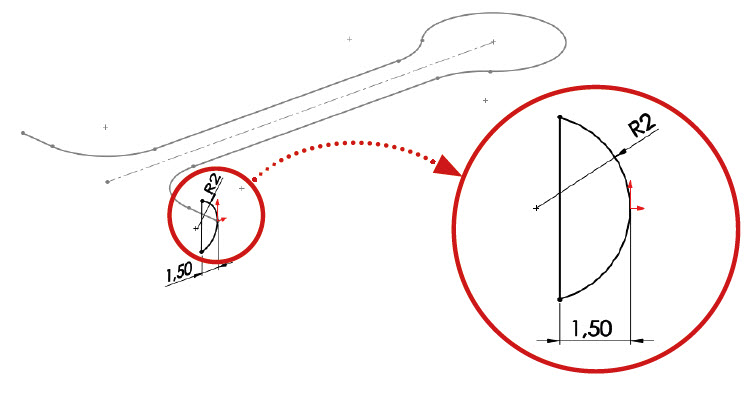

Profil závlačky
Profil závlačky



Postup modelování závlačky

Pracujete-li se souborem 7-15.SLDPRT, pokračujte až částí návodu Přidání tažením po křivce. V opačném případě – pokud chcete vymodelovat závlačku včetně skicování trasy a profilu – pokračujte v návodu přímo zde.

Založení a uložení nového dílu

V nabídce Soubor vyberte Nový.

1-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Tip: Nový dokument vytvoříte i prostřednictvím klávesové zkratky Ctrl + N.

V okně Nový dokument SOLIDWORKS vyberte Díl.

2-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Stiskněte klávesovou zkratku Ctrl + S. V okně Uložit jako vyhledejte adresář C:\Mujsolidworks.cz\7\7-15 (1), uveďte název dokumentu 7-15-a.SLDPRT a vyplňte pole Popis (Description) → ZÁVLAČKA (2). Uložte díl tlačítkem Uložit (3).

0-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Vytvoření a načrtnutí skici trasy

Ve FeatureManageru vyberte rovinu Horní a v záložce Skica vyberte příkaz Načrtnout skicu. Všimněte si, že se po vytvoření první skici v dílu se automaticky zarovná pohled do pohledu kolmého na tuto skicu.

3-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Stiskněte klávesu S, v Panelu zkratek klikněte na malou černou šipku vedle příkazu Přímka a vyberte z nabídky příkaz Osa.

4-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Nakreslete vodorovnou osu, jejíž počáteční bod leží v počátku (1) a koncový bod leží vpravo (2). Dbejte na vytvoření vazby Vodorovná (v červeném kolečku), jejíž symbol se musí při skicování zobrazit u kurzoru ve žlutém poli.

5-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Tip: Pokud je při skicování symbol vazby ve žlutém poli, přidá se do skici automaticky.

Levým gestem myši (stiskněte pravé tlačítko v grafické ploše a táhněte kurzorem doleva) vyberte příkaz Přímka.

6-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Kliknutím umístěte počáteční bod přímky v místě jako na obrázku (1), táhněte směrem dolů (dbejte na vytvoření vazby Svislá → symbol vazby musí být ve žlutém poli) a umístěte koncový bod přímky (2).

7-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Pokračujte skicování vodorovné přímky (dbejte na vytvoření vazby Vodorovná → symbol vazby musí být ve žlutém poli), jejíž koncový bod leží vpravo (3).

8-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Stisknutím klávesa A změňte skicování přímky v oblouk a kliknutím umístěte koncový bod tečně navazujícího oblouku (4).

9-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Tip: Pokud navazujete obloukem na přímku a oblouk splňuje geometrické podmínky, přidá se do skici automaticky vazba Tečná mezí obloukem a přímkou.

Stiskněte klávesu A a pokračujte skicováním tečně navazujícího oblouku.

41-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Stiskněte klávesu Ctrl, vyberte střed oblouku (1) a počátek (2) a z kontextové nabídky vyberte vazbu Sloučit. Uložte dokument (Ctrl + S).

10-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Tip: Všimněte si, že se nevytvořil žádný symbol vazby. Vazba Sloučit se jako jediná neprojeví vytvořením vazby. Pouze sloučí body entit.



Zrcadlení entit

Entity ozrcadlíme podle vodorovné osy pomocí tzv. předvýběru. Tzn., že provedeme nejdříve výběr entit a potom příkaz Zrcadlit entity. Pokud výběr obsahuje pouze jednu osu, SOLIDWORKS provede zrcadlení automaticky (nezobrazí se PropertyManager Zrcadlení). Proveďte hromadný výběr zprava doleva přes první a druhou skicovanou přímku a tečně navazující oblouk…

12-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

…a v záložce Skica vyberte příkaz Zrcadlit entity.

11-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Stiskněte klávesu Ctrl, vyberte oblouk (1), tečně navazující oblouk (2) a z kontextové nabídky vyberte příkaz Tečná. Uložte dokument (Ctrl + S).

13-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Zaoblení entit

Ze záložky Skica vyberte příkaz Zaoblit entity.

14-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Změňte poloměr zaoblení 5 mm a vyberte rohy označené červenými šipkami. Zkontrolujte v náhledu provedení zaoblení entit a dokončete příkaz potvrzovacím tlačítkem. Ukončete příkaz Zaoblit entity klávesou Esc. Uložte dokument (Ctrl + S).

15-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce



Kótování skici trasy

Horním gestem myši (stiskněte pravé tlačítko v grafické ploše a táhněte kurzorem nahoru) vyberte příkaz Inteligentní kóta.

16-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Zakótujte skicu kótami v tomto pořadí:

  • 4 mm,
  • 10 mm,
  • 35 mm,
  • R5,
  • R5 a ukončete kótování klávesou Esc.

17-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Stiskněte klávesu D a z kontextové nabídky ukončete skicu tlačítkem OK. Uložte dokument (Ctrl + S).

18-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce



Tvorba referenční roviny

Prvek Přidání tažení profilu vyžaduje výběr dvou skic (profil a trasy). Pro skicování profilu můžeme v našem případě použít rovinu Pravou, která prochází trasou a je kolmá na některou z entit.

Druhou variantou je založení nové referenční (konstrukční) roviny, která bude kolmá na některou z entit trasy (nejlépe přímky) a bude procházet jejím koncovým bodem. Ne vždy prochází některá z primárních rovin trasou a je současně kolmá na některou z entit, proto si v tomto návodu ukážeme postup, jak vytvořit referenční rovinu kolmou na přímku procházející jejím koncovým bodem.

Ze záložky PrvkyReferenční geometrie vyberte příkaz Rovina.

19-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Do pole První odkaz vyberte přímku označenou červenou šipkou. Do pole Druhý odkaz vyberte koncový bod přímky (označený druhou červenou šipkou). Všimněte si, že se po výběru entit v PropertyManageru Rovina automaticky vybraly vazby Kolmý a Sjednocený. Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem. Uložte dokument (Ctrl + S).

20-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce



Skicování profilu

Klikněte v grafickém náhledu na rovinu Rovina1 pravým tlačítkem a z kontextové nabídky vyberte příkaz Načrtnout skicu.

21-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Klávesovou zkratkou Ctrl + 2 změňte orientaci pohledu do pohledu Zadní.

Pravým gestem myši vyberte příkaz Kružnice.

23-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Nakreslete kružnici, jejíž střed leží vlevo od počátku (1). Průměr kružnice určete kliknutím do počátku (2) → automaticky se do skici přidá vazba Sjednocená (symbol vazby musí být při skicování ve žlutém poli).

44-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Stiskněte klávesu Ctrl, vyberte střed kružnice (1), počátek (2) a z kontextové nabídky vyberte příkaz Vodorovná (3).

24-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Stiskněte klávesu S a z Panelu zkratek vyberte příkaz Přímka.

25-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Nakreslete svislou přímku (s vazbou Svislá) vlevo od počátku – tak, aby počáteční a koncový bod přímky přesahovaly průměr kružnice.

26-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Zakótujte příkazem Inteligentní kóta průměr kružnice 4 mm a vzdálenost přímky od počátku – 1,5 mm. Uložte dokument (Ctrl + S).

27-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Ze záložky Skica vyberte příkaz Oříznout entity.

28-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Zkontrolujte, zda je vybráno Pokročilé oříznutí.

29-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Stiskněte tlačítko napravo u počátečního bodu přímky a tažením (od bodu 1 do bodu 2) přes entity (přímku a kružnici) skicu ořežte. Trasa oříznutí se zobrazuje tenkou šedou čárou. Na této čáře se zároveň zobrazuje červený čtvereček (3). Pokud špatně ořežete entity a vrátíte se kurzorem do tohoto čtverečku, vrátí ořezané entity zpět do původního tvaru.

30-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Stiskněte klávesu D a ukončete skicu.

31-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Skryjte rovinu Rovina1. Ve FeatureManageru klikněte pravým tlačítkem na rovinu Rovina1 a z kontextové nabídky vyberte příkaz Skrýt. Uložte dokument (Ctrl + S).

32-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Díl obsahuje dvě skici (trasu a profil), můžeme použít příkaz Přidání tažením po křivce.



Přidání tažením po křivce

Ze záložky Prvky vyberte příkaz Přidání tažením po křivce.

34-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Vyberte z grafické plochy skicu Skica2 (profil) a Skicu1 (trasu). Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

35-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Model závlačky je hotový.

36-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce



Výběr materiálu a odstranění tečných hran

Klikněte ve FeatureManageru pravým tlačítkem na Materiál a z kontextové nabídky vyberte hladkou uhlíkovou ocel (1). Pokud vám tento materiál nevyhovuje, vyberte se z knihovny kterýkoli dostupný materiál (2).

37-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Model závlačky po přidání materiálu – hladké uhlíkové oceli.

38-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

V menu ZobrazitZobrazení zatrhněte volbu Tečná hrany odstraněné.

39-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Model závlačky s odstraněnými tečnými hranami.

40-SolidWorks-postup-navod-modelovani-zavlacka-tazeni-po-krivce

Tip: Porovnejte model závlačky s hotovým modelem, který najdete ve složce C:\Mujsolidworks.cz\7-15\ po stažení souborů ze stránky Mujsolidworks.cz → Učebnice. Na této stránce najdete i instrukce, kam stažené soubory nahrát.
