Řetězové pole vytváří pole součástí podél otevřené nebo uzavřené smyčky. Tato nová funkce v SolidWorksu 2015 umožňuje simulovat pohyb válečkových řetězů, převodové řetězů a součástí převodů.
Existují tři druhy řetězových polí: vzdálenost, rozestup článků a spojené články. Chcete-li vytvořit řetězové pole s rozestupem článků, vyzkoušejte postup na názorném příkladu.

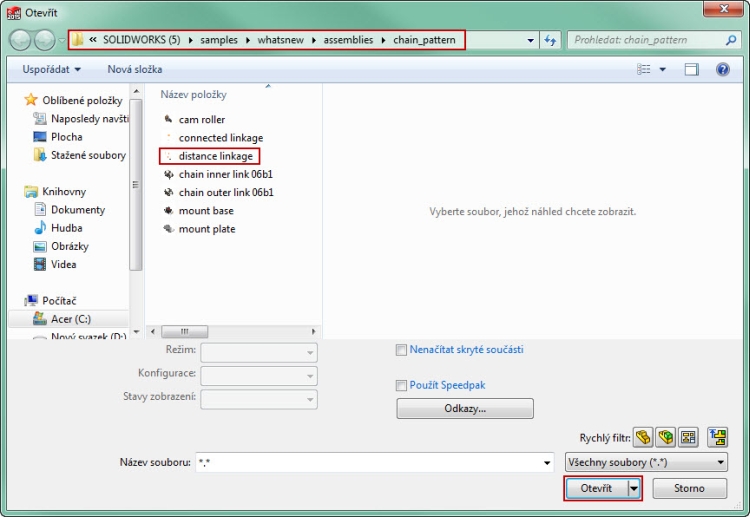

Otevřete soubor Distance Linkage.sldasm, který naleznete ve složce instalační adresář > Samples > WhatsNew > Assemblies > Chain_pattern.

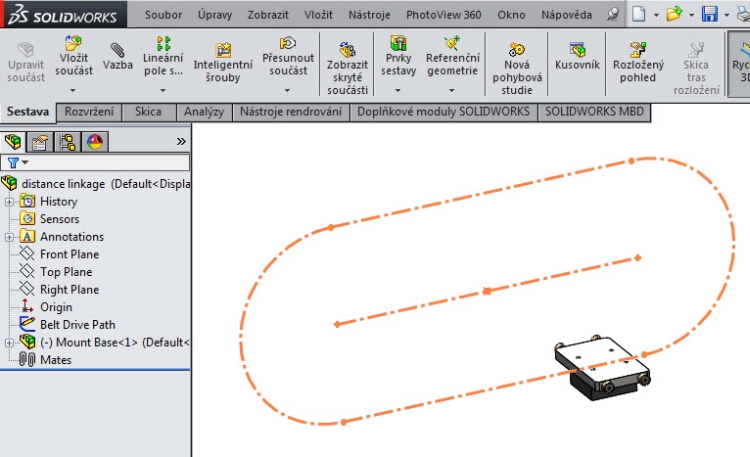

Sestava obsahuje skicu a model k vytvoření kopií s rozestupem po skice.

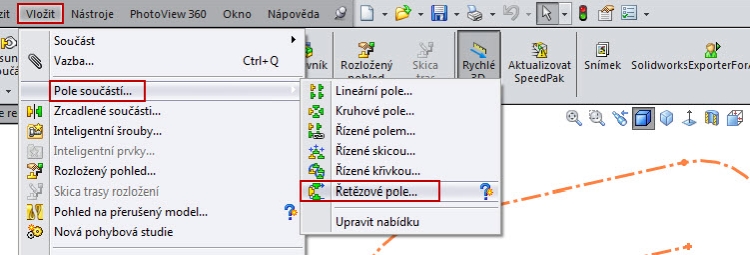

Ze záložky Vložit > Pole součástí vyberte příkaz Řetězové pole.

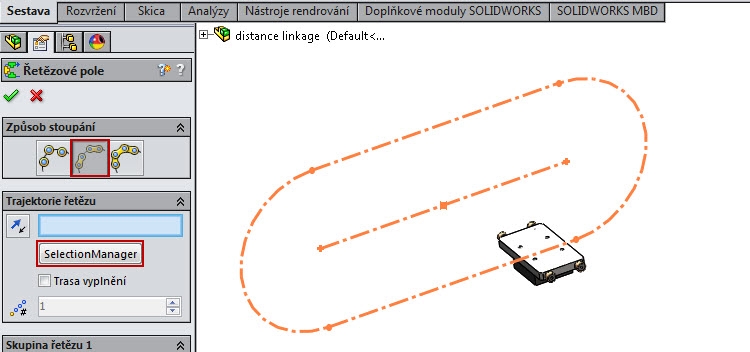

V PropertyManageru klikněte v nastavení Metoda rozteče na možnost Rozestup článků. Klikněte na tlačítko SelectionManager.

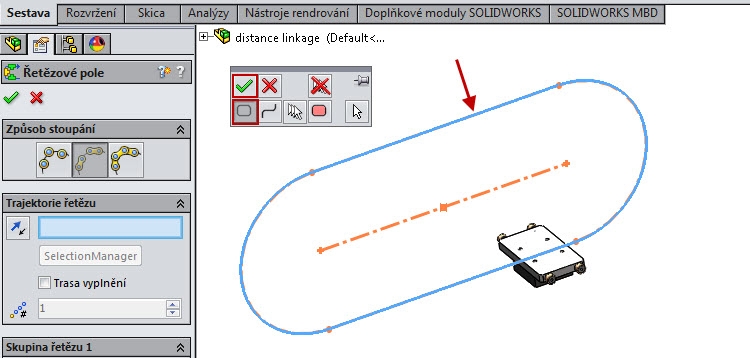

V okně SelectionManager klikněte na možnost Zvolit uzavřenou smyčku a v grafické ploše vyberte skicu uzavřeného profilu. Uzavřete SelectionManager.

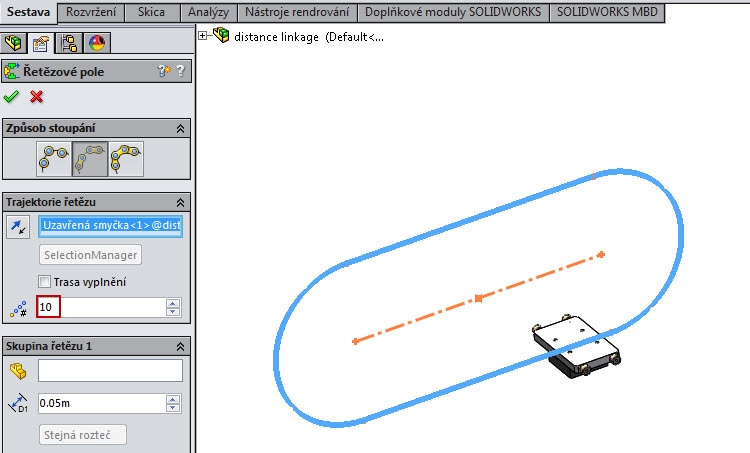

Nastavte počet instancí na hodnotu 10.

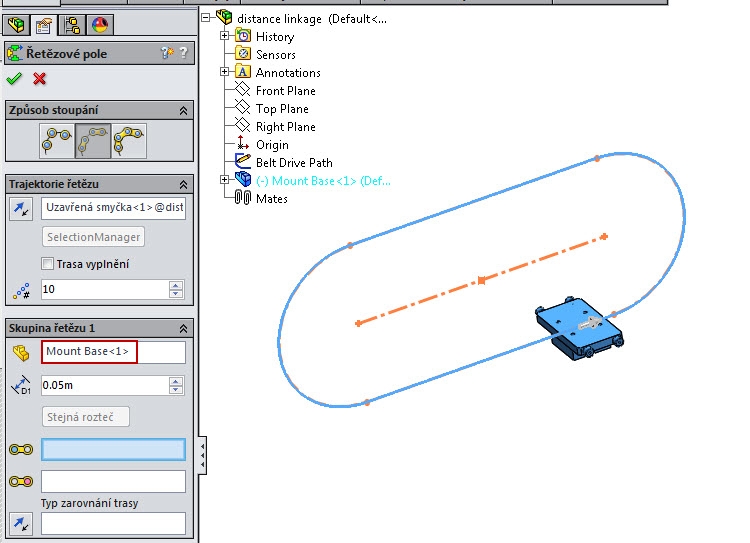

V okně Skupina řetězu 1 v nastavení Součásti pro pole vyberte v grafické ploše nebo v plovoucím menu FeatureManager položku Mount Base < 1 >.

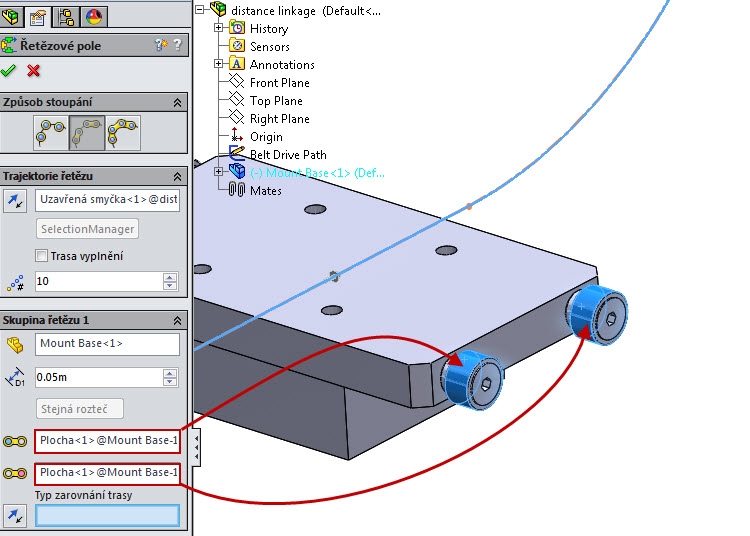

Do pole První článek trajektorie zvolte válcovou plochu levého válečku. Do pole Druhý článek trajektorie zvolte další válcovou plochu válečku.

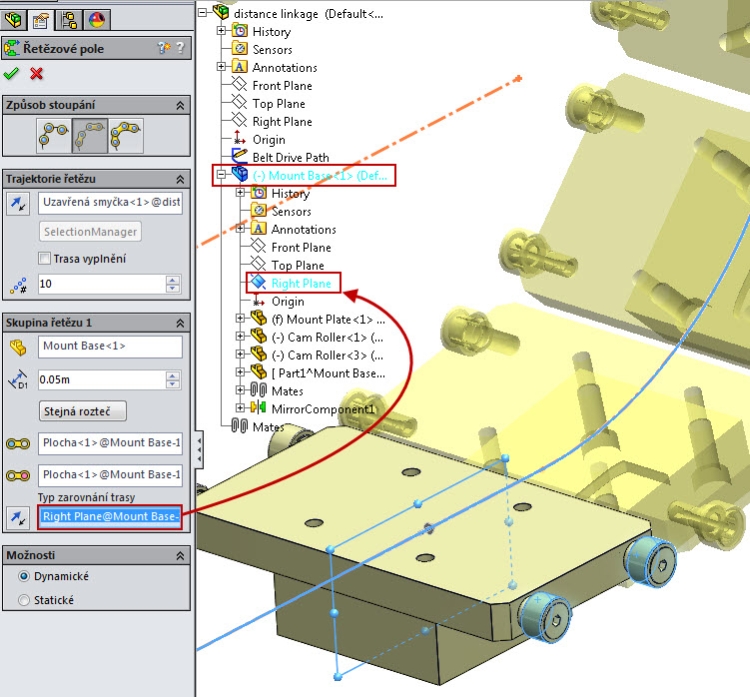

V nastavení typ zarovnání trasy v plovoucím stromu FeatureManager v podsestavě Mount Base < 1 > vyberte rovinu Pravou.

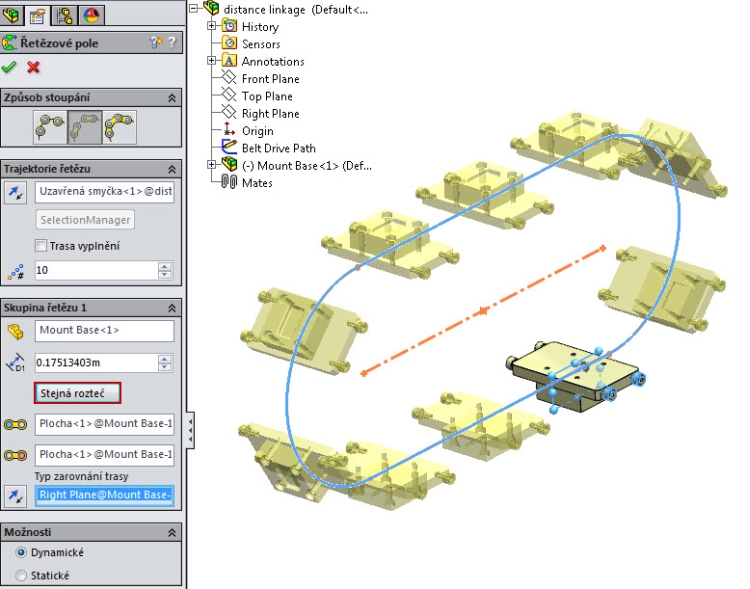

Klikněte na tlačítko Stejná rozteč, zkontrolujte náhled a dokončete příkaz.

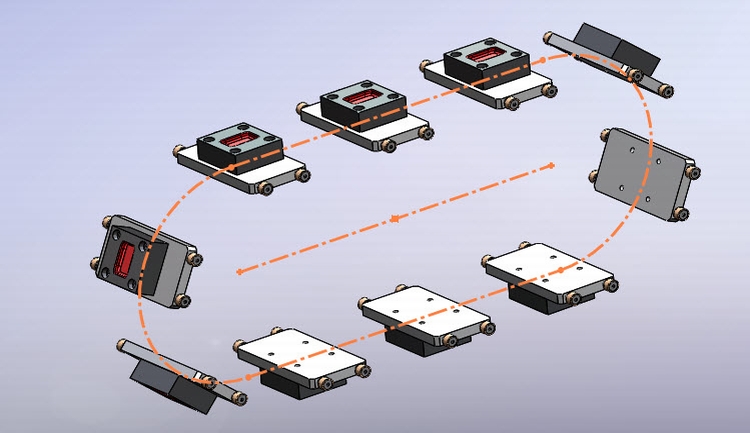

Když přetáhnete některý z článků, bude se řetěz pohybovat.
