Kovové pružiny mohou být namáhány ohybem, krutem nebo kombinovaně. V případě pružiny tlačné nebo tažné nabízí SolidWorks řadu možností, jak ji vymodelovat. Princip modelování pružiny vychází z příkazu Přidání tažením po křivce, kde je trasou šroubovice a profilem kružnice, jež určuje průměr drátu pružiny. Tento díl je zaměřený na velký přehled tipů, jak modelovat pružiny i obtížnější tvary.
1. Rychlá konstrukce tlačné pružiny
Vstupním parametrem pro konstrukci šroubovice je kružnice, která definuje střední průměr pružiny. Nakreslete v libovolné rovině kružnici a stiskněte příkaz pro tvorbu šroubovice/spirály. Zobrazí se panel nástrojů, ve kterém je možné definovat šroubovici/spirálu stoupáním a otáčkami, délkou a otáčkami, délkou a stoupáním a spirálou. Šroubovice můžete definovat také konstantním nebo proměnlivým stoupáním. Proměnlivé stoupání je vhodné používat při tvorbě náběhových a výběhových závitů pružiny. K definici parametrů proměnlivého stoupání slouží tabulka hodnot.
Čtěte:
2. Pružina tažená po křivce pro animaci v pohybové studii
Pružinu můžete rychle vymodelovat příkazem Přidání tažením po křivce. Vstupními parametry ke konstrukci modelu pružiny jsou kružnice a přímka. Kružnice určuje průměr drátu a přímka určuje délku pružiny. Tento způsob modelování využijete, pokud chcete rozpohybovat pružinu v animaci. Koncové body přímky se v sestavě sloučí s plochami komponentů dosedajících na čela pružiny. Plochy komponentů pak při výpočtu simulace pohybu ovlivňují koncové body přímky – a tím i délku pružiny.
Čtěte:
3. Efektivní zarovnání čela pružiny plochou nebo rovinou
Aby bylo možné pružinu uložit a aby byla pružina účinná, musí obsahovat zarovnané čelní plochy. Pro zarovnání čel je možné využít několika způsobů, například funkci Odebrat vysunutím. Efektivním způsobem k zarovnání čela je příkaz Odebrat plochou/rovinou. Příkaz se nachází v panelu nástrojů Vložit, v záložce Odebrání.
4. Konstrukce pružiny pomocí 3D skici, šroubovice, promítnuté a složené křivky
Torzní a tvarově složitější pružiny se modelují na pokročilejší úrovni. Trasa pružiny se skládá z 3D skici, promítnuté skici a šroubovice. Všechny křivky se na závěr spojí v jednu složenou křivku, po které se táhne profil. Tečné hrany se eliminují tak, že se složená křivka převede ve splinu.
Čtěte:
5. Ohnutá pružina na příkladě wolframového vlákna žárovky
Řada strojních součástí se skládá z pružiny, která má zaoblený/ohnutý tvar, například wolframové vlákno žárovky. Zaoblený tvar pružiny získáte kombinací plošného a objemového modelování. Prvním krokem je nutné načrtnout oblouk definující poloměr zaoblení šroubovice. Dále načrtněte přímku kolmo k oblouku a nechte ji táhnout po křivce v režimu modelování ploch. V parametrech nastavte možnost Šroubovice podél trasy. Vnější hrana vytvořené šroubovité plochy se převede ve složenou křivku, která slouží jako trasa pro získání ohnuté pružiny. V nově založené rovině, v koncovém bodě složené křivky zbývá načrtnout kružnici definující průměr drátu. Až tak učiníte, nechte ji táhnout po složené křivce.
Čtěte:
6. Pružina z rozdělovací a složené křivky
Pružinu můžete vymodelovat také průnikem objemového a plošného tělesa nebo průnikem ploch. K vytvoření šroubovice, která je trasou pro získání šroubovice, je nutné získat složenou křivku. Složená křivka se skládá z rozdělovacích křivek, které vzniknou průnikem objemového a plošného tělesa nebo průnikem ploch.
Čtěte:

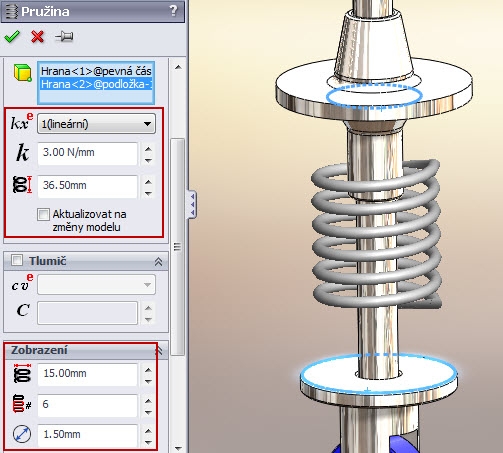

7. Pružina v pohybové simulaci
V sestavě, pokud nevyžadujete animovaný pohyb pružiny, se nastavují parametry pružiny virtuální. Není tedy nutné pružinu do sestavy zahrnovat v podobě modelu. Nastavené parametry, jako je tuhost, tlumení, průměr a délka, však do simulace a výsledků pohybové studie zahrnuty jsou.
Existuje-li jiný způsob modelování pružiny, napište nám o něm na redakční email marek.pagac@prumysl.cz, rádi ostatní čtenáře informujeme.
