Čerstvě představený SolidWorks 2015 zavádí výrobní informace do 3D modelu

Čerstvá porce novinek pro uživatele SolidWorksu docela klame tělem. Na první pohled se zdá, že nám Dassault Systèmes začíná servírovat samé drobnosti — na ten druhý, z nadhledu, toho však uvidíte opravdu hodně.

Vývoj SolidWorksu se již několik let odehrává ve dvou větvích. Vedle tradiční desktopové verze vzniká její cloudová alternativa, jejíž smysl je prozatím podpůrný a přináší rozšiřování možností konstruování například v oblasti mechanických konceptů nebo průmyslového designu.

Klasický SolidWorks v posledních letech nepřichází sám v sobě s ničím revolučním, jeho evoluce se odehrává v duchu postupného zdokonalování a rozšiřování existujících funkcí. Tak je tomu i ve verzi 2015, jejíž přísliby osloví zejména z hlediska pohodlnějšího a rychlejšího zvládnutí rutinních úkonů. Tak bychom mohli jmenovat vylepšení uživatelského rozhraní, spočívající v přehlednější vizualizaci skrytých komponent, znázornění referencí ve stromu historie, zonální řezy, logičtější zachycování změn ve výkresech s nově přidanými štítky umístění těchto změn, i tak zdánlivou banalitu, jako je zavedení netisknutelných hladin do výkresů. Tyto přídavky, byť jde skutečně o drobnosti, určitě přispějí k ještě produktivnějšímu a příjemnějšímu používání tohoto strojírenského CAD softwaru.

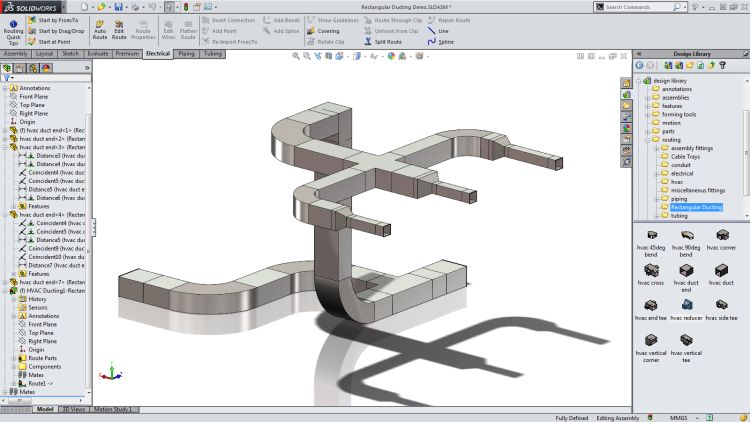

SolidWorks 2015 si polepšuje také ve specifických oblastech, jako je například 3D tisk. Uživatelé 3D tiskáren jistě ocení jeho schopnost definovat výrobní náklady vytvářeného modelu v závislosti na použitém materiálu a jeho objemu. Při kooperaci s externími spolupracovníky se zase může hodit rozšířená podpora formátů CAD aplikací ve stavebnictví nebo nové možnosti trasování a umísťování klimatizačních prvků a všemožných rozvodů.

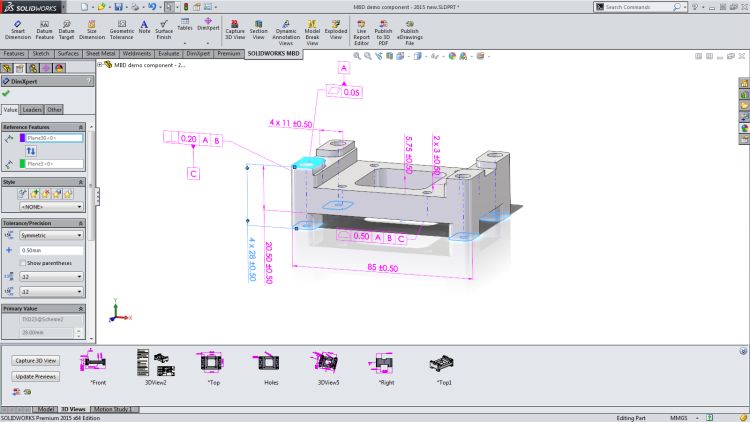

Novinka, o které bude v souvislosti s touto verzí slyšet asi nejvíc, je zavedení zobrazování výrobních informací ve 3D modelu (tzv. PMI – Product Manufacturing Information). Účelem této funkce je zprostředkovat přehledné údaje o výrobku nejen ve výkrese, ale přímo ve 3D rozhraní, kde takto lze znázorňovat rozměrové specifikace, tolerance atd.

Onen druhý pohled z nadhledu, zmiňovaný v úvodu článku, pak odhaluje, jak moc se SolidWorks rozrostl prostřednictvím rozšiřujících aplikací, sloužících pro zpracovávání návrhů elektroniky, simulování výroby plastových produktů, rozpočtování, nemluvě o dnes již samozřejmých nástrojích pro pevnostní výpočty a správu dat. Šíře nabízených funkcí je i tentokrát velká,
a proto se k SolidWorks 2015 ještě vrátíme.
