Na modelu stojanu si vyzkoušíte základy skicování, tvorbu vazeb a základní prvky Přidání vysunutím, Odebrání vysunutím, Zaoblení, Zkosit a Kruhové pole. Pokud se vám podařilo vymodelovat součást podle zadání, porovnejte postup s uvedeným návodem.
V nově vytvořeném dokumentu dílu založte náčrt v Horní rovině.
Nakreslete čtyři kružnice podle obrázku. Dvě větší soustředné kružnice umístěte tak, aby jejich středy ležely v počátku souřadného systému.
Nakreslete žebro a zakótujte jej tak, aby byl náčrt plně určený (černé zabarvení).
Pomocí příkazu Odsadit entity a přímky nakreslete tvar, který vytvoří vybrání žebra.
Ze záložky prvky vyberte příkaz Přidání vysunutím.
Ve skice označte mezikruží a v poli Směr č. 1 definujte vzdálenost 30 mm. Aktivujte pole Směr č. 2 a nastavte vzdálenost 10 mm. Zkontrolujte náhled a dokončete příkaz.
Ve Stromové historii označte skicu prvního modelovaného prvku a vyberte příkaz Přidání vysunutím.
Vyberte obrys žebra a v poli Směr č. 1 nastavte v roletovém menu parametr Symetricky.
Opakujte výběr skici ve Stromové historii a příkazu Přidání vysunutím. Vyberte menší mezikruží v poli Směr č. 1 nastavte hodnotu 10 mm. V poli Směr č. 2 nastavte hodnotu 25 mm, zkontrolujte náhled a dokončete příkaz.
Založte náčrt na horní ploše modelu.
Nakreslete pomocí přímek trojúhelník, jehož vrchol leží v počátku souřadného systému a zakótujte úhel 60 stupňů.
Kurzorem vyberte středový bod úsečky – pomocí dynamického zvýraznění. Stiskněte klávesu Ctrl, vyberte počátek souřadného systému a přidejte mezi oba vybrané body vazbu Svislá.
Stiskněte klávesu Ctrl, vyberte vodorovnou úsečku a obrysovou hranu modelu a přidejte vazbu Tečná.
Ze záložky Prvky vyberte příkaz Odebrání vysunutím.
V poli Od vyberte z roletového menu parametr Odsazení a nastavte hodnotu 7,5 mm. V poli Směr č. 1 nastavte hodnotu 10 mm, zkontrolujte náhled odebrání a dokončete příkaz.
Vyberte příkaz Zaoblit ze záložky Prvky.
Označte přechodovou hranu mezi tělem a žebrem v plovoucí nabídce – kurzorem vyberte tu možnost, která automaticky provede výběr zbývajících tří hran. Nastavte poloměr zaoblení na hodnotu 10 mm a dokončete příkaz.
Opakujte výběr příkazu Zaoblit. V okně Typ zaoblení vyberte možnost Tečné zaoblení. Vyberte postupně tři vedle sebe ležící plochy uvnitř žebra a dokončete příkaz.
Stejným způsobem zaoblete druhou stranu vybrání žebra.
Tečně zaoblete drážku na jedné straně…
… a na druhé straně.
Vyberte příkaz Zaoblit a nastavte poloměr zaoblení na hodnotu 2 mm. Ačkoliv byste mohli provést výběr hran postupně, jednodušší a rychlejší je výběr horní a spodní plochy žebra. Dále zahrňte do výběru odebranou drážku – opět postačí označit plochu drážky. Zkontrolujte náhled a dokončete příkaz.
Vyberte příkaz Zkosit ze záložky Prvky. Nastavte zkosení na hodnotu 1 × 45 stupňů a označte vnitřní plochu.
Ze záložky Prvky vyberte příkaz Kruhové pole.
Vyberte všechny modelované prvky ve Stromové historii kromě prvního – tělo stojanu. V poli Parametr vyberte kruhovou hranu nebo plochu, aby byla definována osa kruhového pole. Nastavte tři instance a aktivujte pole Stejná rozteč. Zkontrolujte náhled a dokončete příkaz.
Vyberte příkaz Zkosit, nastavte hodnotu zkosení 1 × 45 stupňů a vyberte horní a spodní plochu těla stojanu. Dokončete příkaz.
Klikněte pravým tlačítkem ve Stromové historii na Materiál a vyberte možnost Upravit materiál.
Z knihovny vyberte materiál AISI 1020 a klikněte na tlačítko Použít a Zavřít.
Model stojanu je hotový.
Správný postup modelování nejlépe zkontrolujete podle fyzikálních vlastností. Ty zobrazíte po výběru příkazu Fyzikální vlastnosti ze záložky Analýzy.
Zkontrolujte fyzikální vlastnosti stojanu po zadání materiálu.

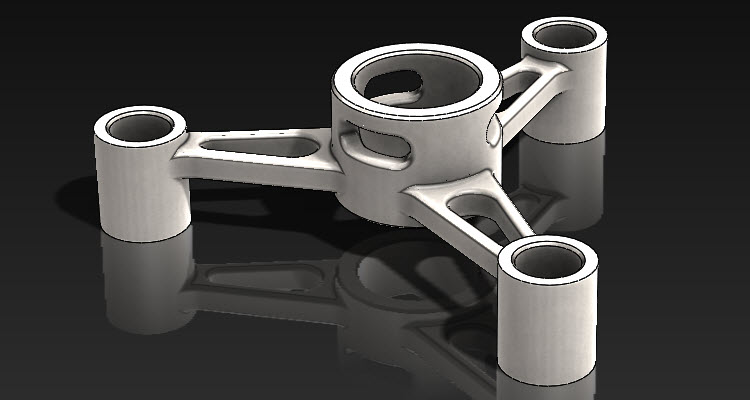

Stojan v nově nastaveném prostředí a pozadí.
