SW Utilities #3: Analýza geometrie

Analýza geometrie určuje geometrické entity v daném dílu, které mohou způsobit potíže v jiných aplikacích. Například u simulace pevnostního zatížení nebo počítačové podpory obrábění.

Analýza geometrie identifikuje tyto entity:

  • rozštěpené plochy,
  • malé plochy,
  • krátké hrany,
  • ostré hrany a vrcholy,
  • nesouvislé hrany a plochy.

Pro určení těchto geometrických entit můžete zadat hodnoty řídicích parametrů – například maximální délku krátkých hran. Výsledky lze analyzovat graficky pomocí PropertyManageru Analýza geometrie, který se zobrazí po dokončení analýzy.

Možnosti analýzy geometrie

Před spuštěním analýzy můžete zadat různé možnosti, jako jsou identifikace krátkých hran, malých ploch, úzkých ploch, řezných hran, řezných vrcholů, nesouvislých ploch a hran. Přesný popis a příklad využití všech možností naleznete v on-line nápovědě Možnosti analýzy geometrie.

Spuštění analýzy

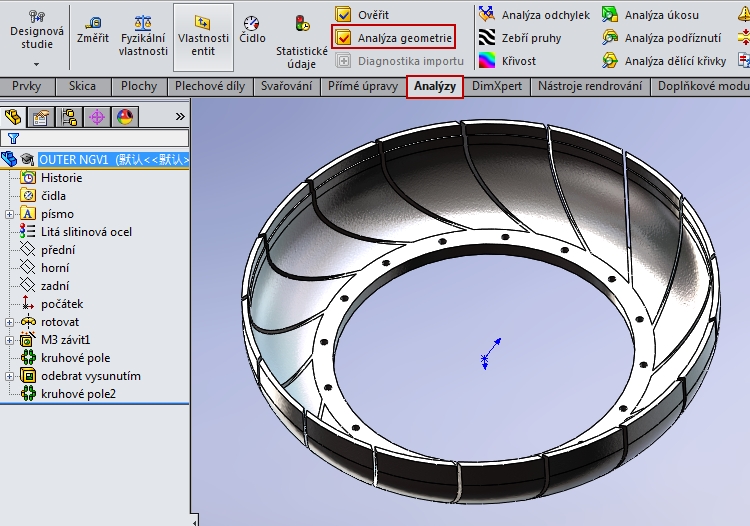

Klikněte na příkaz Analýza geometrie v panelu nástrojů Nástroje nebo v záložce Analýzy.

2-SolidWorks-Utilities-analyza-geometrie

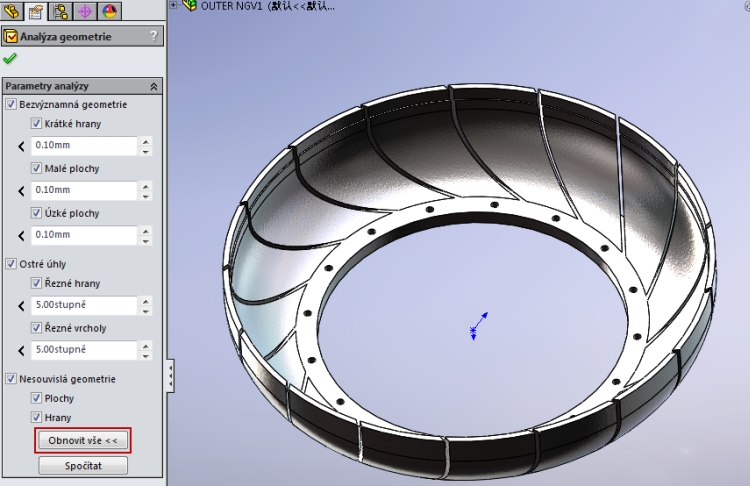

Ve správci PropertyManageru vyberte požadované volby a hodnoty parametrů. Chcete-li obnovit možnosti a hodnoty na výchozí hodnoty systému, klepněte na Obnovit vše.

3-SolidWorks-Utilities-analyza-geometrie

Stisknutím tlačítka Spočítat spustíte analýzu.

4-SolidWorks-Utilities-analyza-geometrie

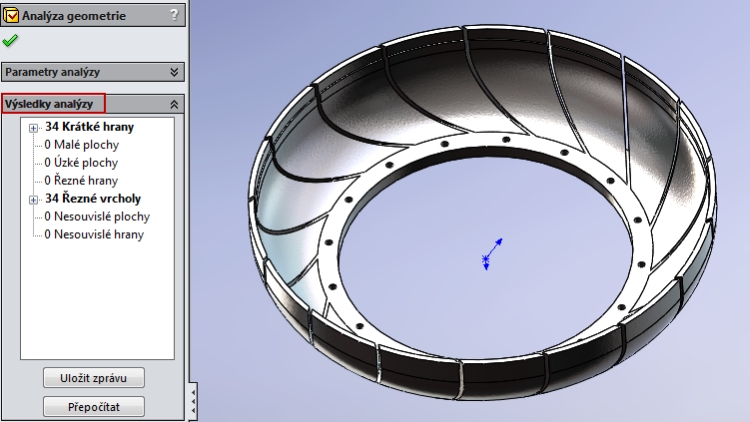

Po ukončení operace se ve správci PropertyManageru zobrazí oddíl Výsledky analýzy.

5-SolidWorks-Utilities-analyza-geometrie

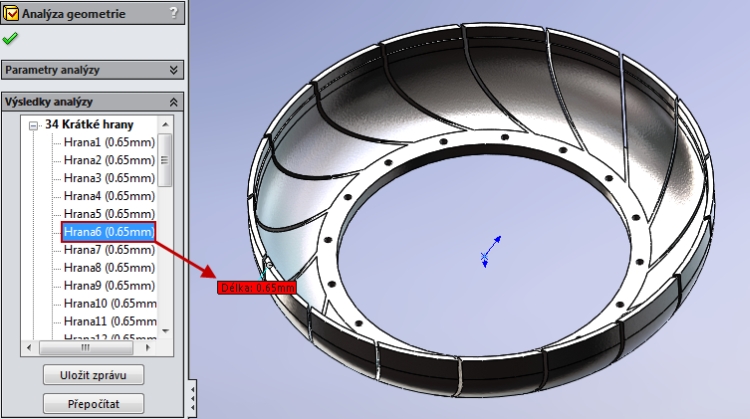

Po výběru z roletového menu můžete zobrazit výsledek hledání.

6-SolidWorks-Utilities-analyza-geometrie

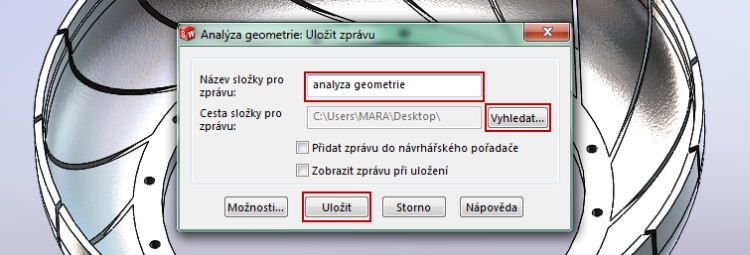

Chcete-li uložit výsledky do zprávy nebo ve formátu HTML, klikněte na Uložit zprávu.

8-SolidWorks-Utilities-analyza-geometrie

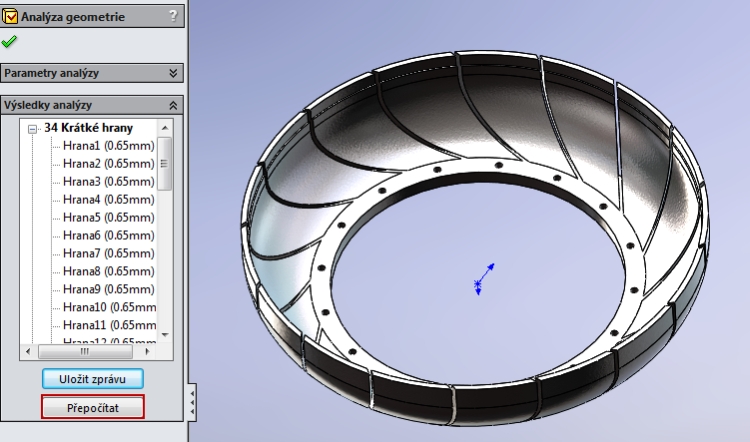

Pokud potřebujete zrušit výsledky a provést nový výpočet, stiskněte tlačítko Přepočítat.

9-SolidWorks-Utilities-analyza-geometrie

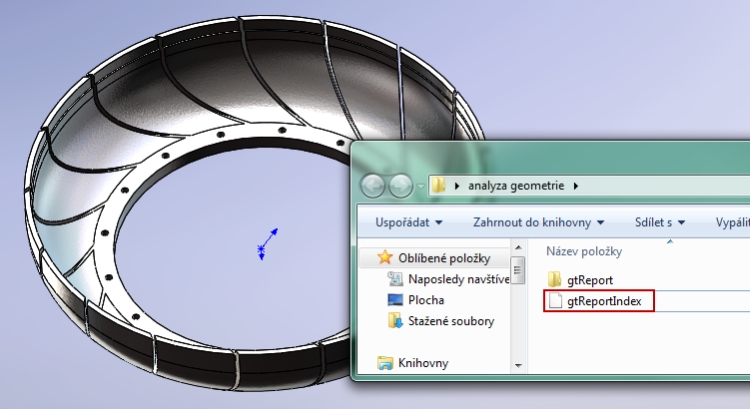

Výsledky analýzy geometrie spustíte ve webovém prohlížeči.

10-SolidWorks-Utilities-analyza-geometrie
