Tip: Jak nastavit kvalitní a atraktivní zobrazení modelů

Profesionální renderovací nástroje v SOLIDWORKSu PhotoView360 a SOLIDWORKS Visualize jsou dostupné pouze ve verzích SOLIDWORKS Professional a Premium. V tomto tipu vám poradíme, jak nastavit kvalitní a atraktivní vzhled modelu a jak uložit obrázek modelu ve vysokém rozlišení pro tisk bez použití fotorealistických rendererů.

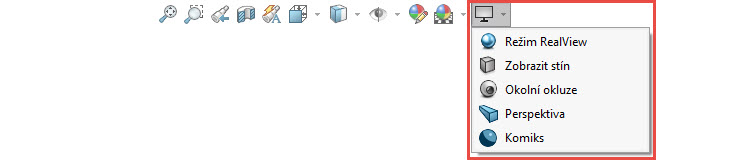

Nástroje dodávající modelům realistické zobrazení naleznete v panelu Průhledné zobrazení → Nastavení pohledu…

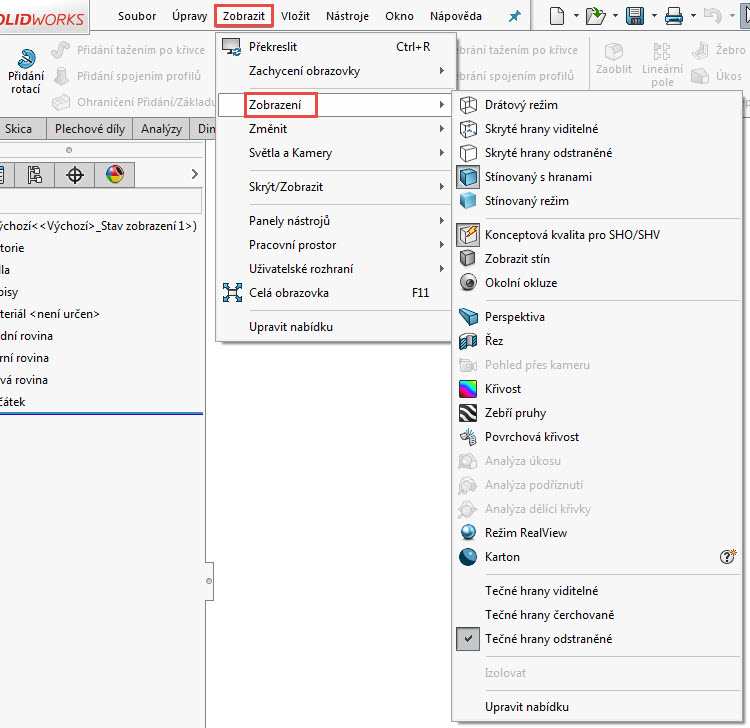

… a v menu Zobrazit → Zobrazení.



Režim RealView

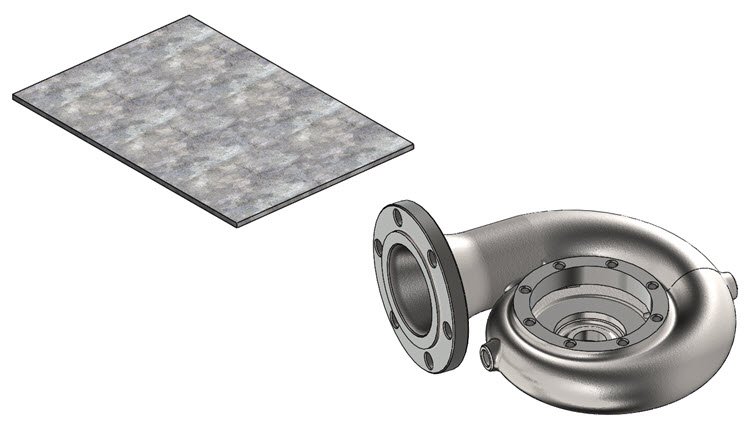

Věrné zobrazení modelů souvisí s aktivním režimem RealView, který je dostupný pro certifikované grafické karty. Režim RealView podporuje odrážení prostředí, dodává viditelnou texturu různých druhů materiálů a zejména u kovových materiálů lze modelům přiřadit realistické zobrazení povrchové úpravy (leštěný, broušený, kartáčovaný povrch atd.).

Seznam podporovaných grafických karet naleznete na stránce Graphics Card Drivers. Není-li vaše grafická karta podporována, poradíme vám v našem návodu, jak aktivovat režim RealView.



Okolní okluze

Metoda globálního osvětlení přidává modelům na realitě pomocí řízeného útlumu okolního světla. Modely jsou zobrazeny jako v případě zatažené oblohy.

Nástroj Okolní okluze je dostupný, je-li aktivní režim RealView.

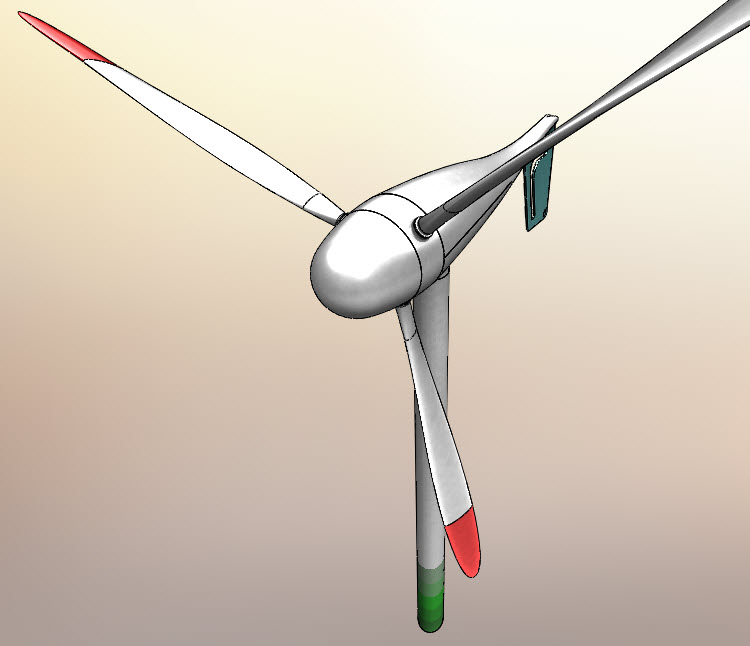

Perspektivní pohled

Perspektivní pohled je realističtější především z větší vzdálenosti, pomáhá dojmu větší hloubky modelu. Tento pohled zpravidla souvisí s nastavením kamery (odkud se díváte) a cílového bodu (místo, které pozorujete). Pomocí těchto dvou bodů vytvoříte blízké a vzdálené pohledy, jako byste měnili ohniskovou vzdálenost kamery nebo fotoaparátu. Jak přidat a nastavit kameru, se dozvíte v našem návodu Nastavení přidané kamery.



Stínovaný režim

Aktivní režimy RealView a Okolní okluze v kombinaci se zapnutým stínováním dodá modelům realistický vzhled.

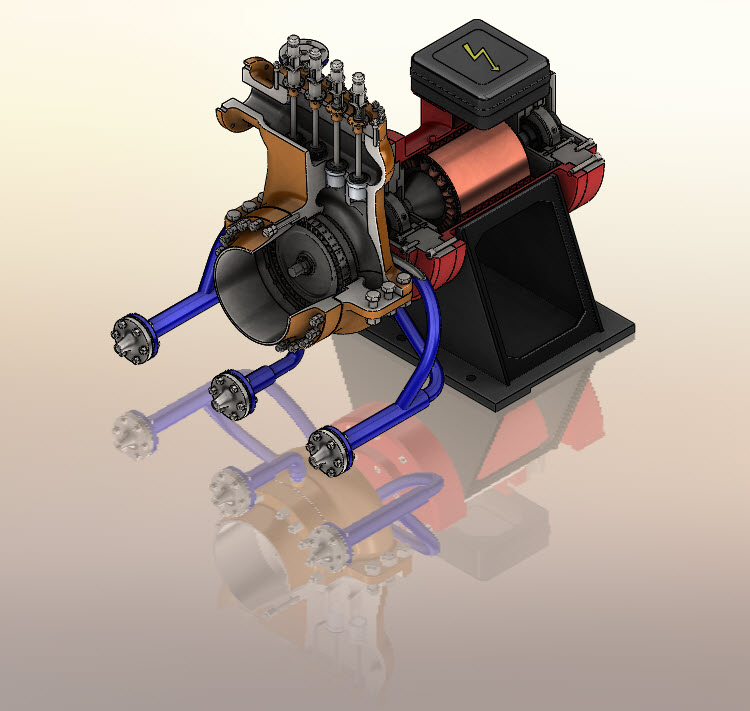

Odraz od podlahy

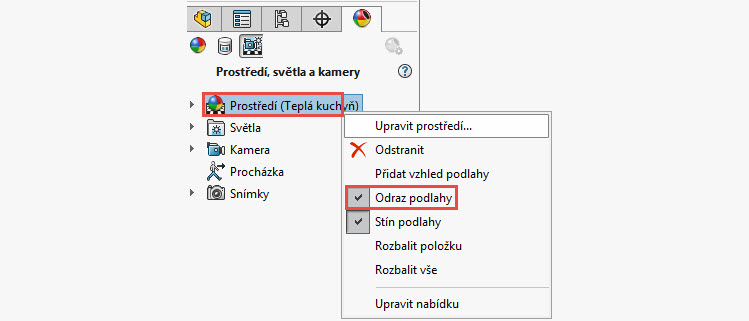

Chcete-li zapnout odraz podlahy, jděte do záložky DisplayManager a klikněte na položku Prostředí pravým tlačítkem. Z místní nabídky zatrhněte možnosti Stín podlahy a Odraz podlahy.



Kvalita zobrazení

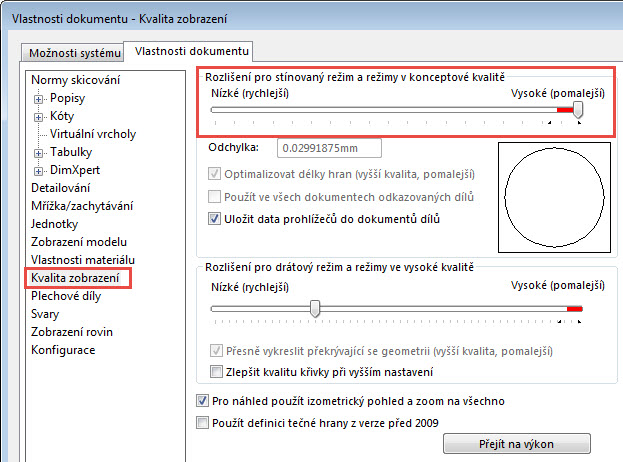

V okně Vlastnosti dokumentu – Kvalita zobrazení lze posuvníkem nastavit Rozlišení pro stínovaný režim a režimy v konceptové kvalitě.  Nízká kvalita umožnuje rychlejší výpočet a práci s modelem, vysoká kvalita naopak snižuje výkon.

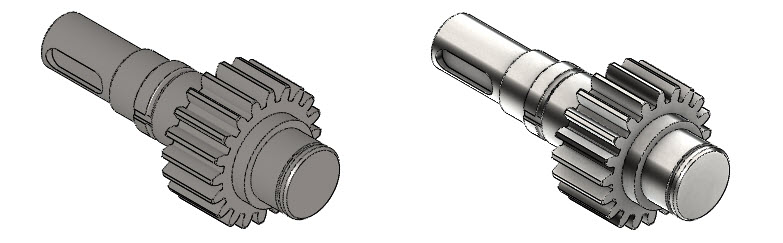

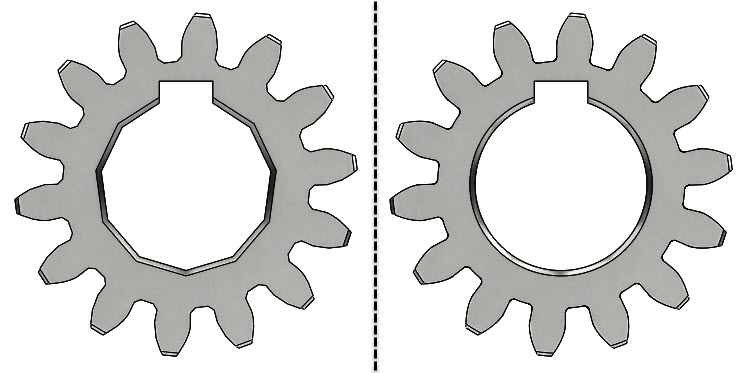

Nízkou kvalitu zobrazení (vlevo) můžete porovnat na modelech ozubeného kola…

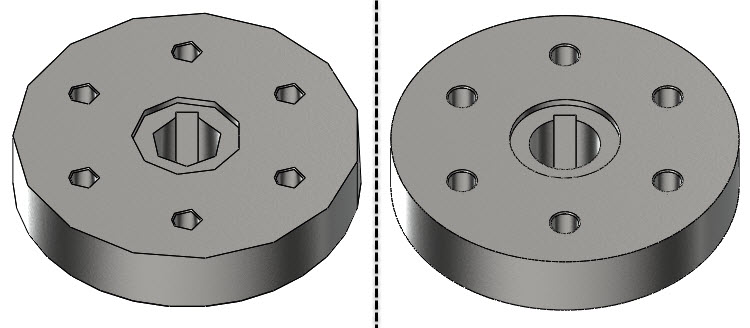

… a kotouče.



Výstupní kvalita obrázku

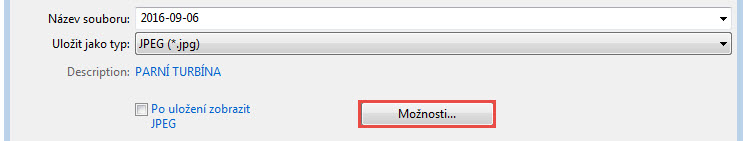

Model lze mj. uložit jako obrázek ve formátech JPEG, PNG a TIF. Přejdeme k nastavení výstupní kvality. V menu Soubor vyberte možnost Uložit jako. V okně Uložit jako nastavte výstupní formát JPEG, PNG nebo TIF a klikněte na tlačítko Možnosti.

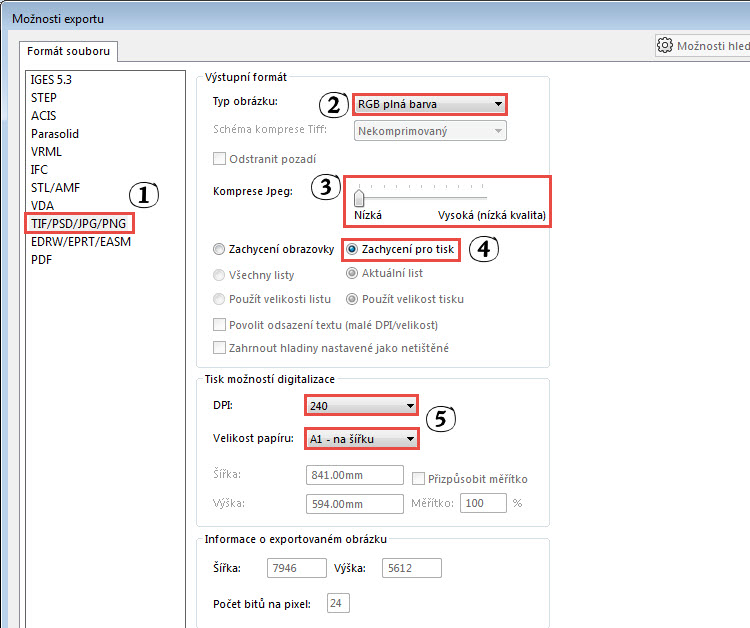

V okně Možnosti exportu:

• ponechte v části Výstupní formát – Typ obrázku – RGB plná kvalita (2),
• kompresi obrázku snižte posuvníkem na nízkou (3),
• pokud chcete uložit obrázek ve vysoké kvalitě pro tisk, stiskněte tlačítko Zachycení pro tisk (4),
• v poli Tisk možností digitalizace nastavte hodnotu DPI a velikost papíru (5).

Nastavené parametry potvrďte tlačítkem OK a uložte obrázek. Zpracování obrázku může chvíli trvat, doba výpočtu se odvíjí od kvalitu výstupu.

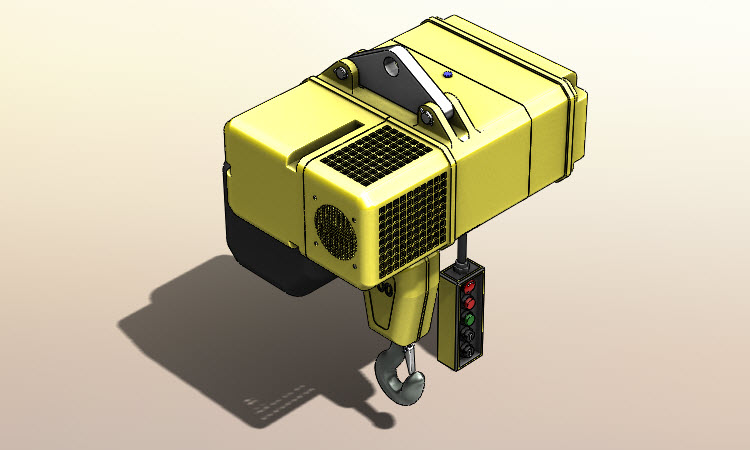

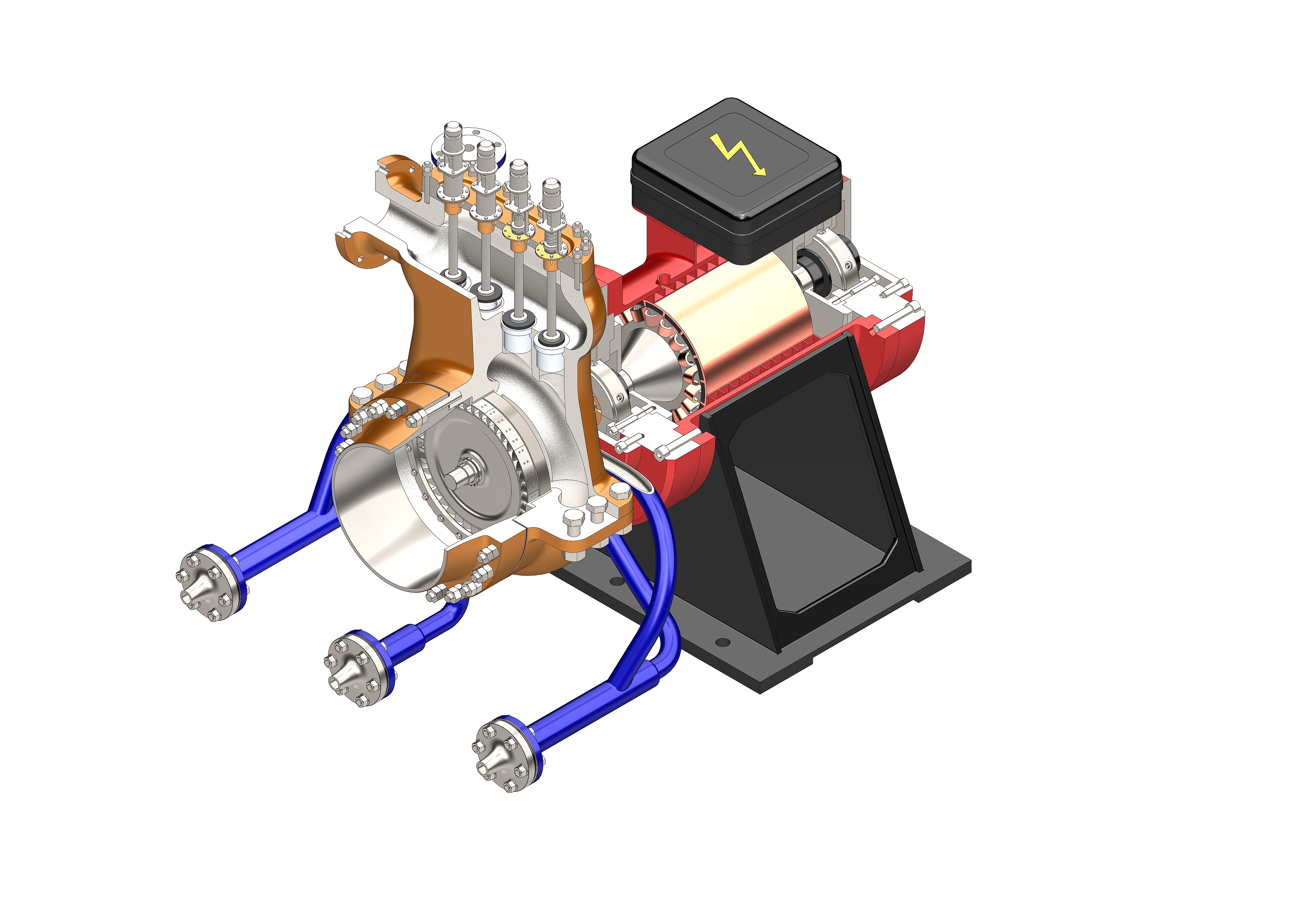

Takto nastavený a uložený obrázek může sloužit jako plakát pro výzdobu třídy nebo pro prezentační účely – např. při umístění obrázku na bannery.

Tip: Uložíte-li obrázek ve formátu PNG, lze jej uložit bez pozadí (s transparentním pozadím).
