Tipy a triky pro SOLIDWORKS #11: Jak vytvořit zkrácenou kótu

Zkrácené kóty odkazují na objekt (například na pracovní čáru nebo osu), který je mimo výkresový pohled. Typicky se jedná o válcové části s dírou se závitem v částečném řezu. Podívejte se v našem tipu, jak správně vytvořit zkrácenou kótu.

Postup nastavení zkrácené kóty v SOLIDWORKSu

Klikněte pravým tlačítkem na stranu kóty, kterou chcete zkrátit (1) a z místní nabídky vyberte Možnosti zobrazeníZkrácený (2).

20-MujSolidWorks-novinky-2020-vykresy-meritko

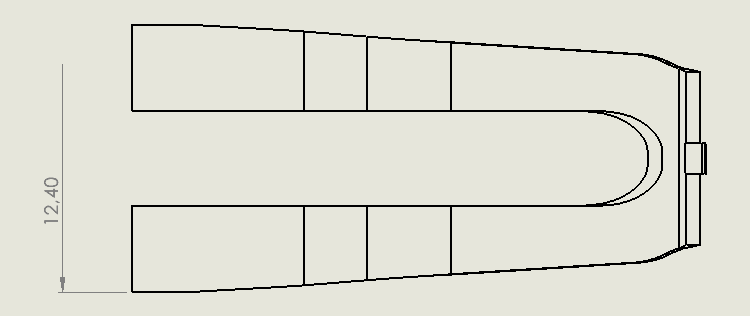

Zkrácená kóta:

21-MujSolidWorks-novinky-2020-vykresy-meritko

Tip: Pokud chcete určit výchozí nastavení pro zkrácený styl na úrovni dokumentu (rovná čára nebo šipka), podívejte se na novinku SOLIDWORKSu 2020.

12-MujSolidWorks-novinky-2020-vykresy-meritko
