Tlakoměr #16: Táhlo

Na modelu táhla si ukážeme aplikaci příkazu Středová oblouková drážka.

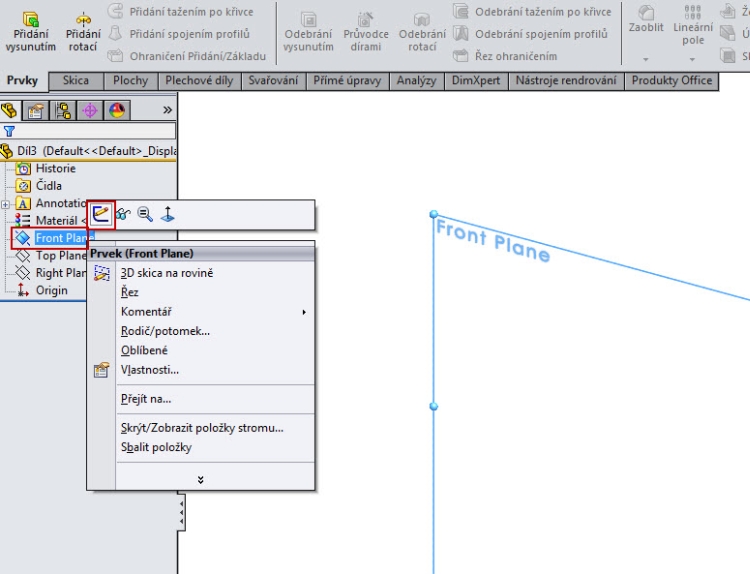

Založte nový Díl a vytvořte náčrt v Přední rovině.

1-SolidWorks-tahlo-tlakomer-serial

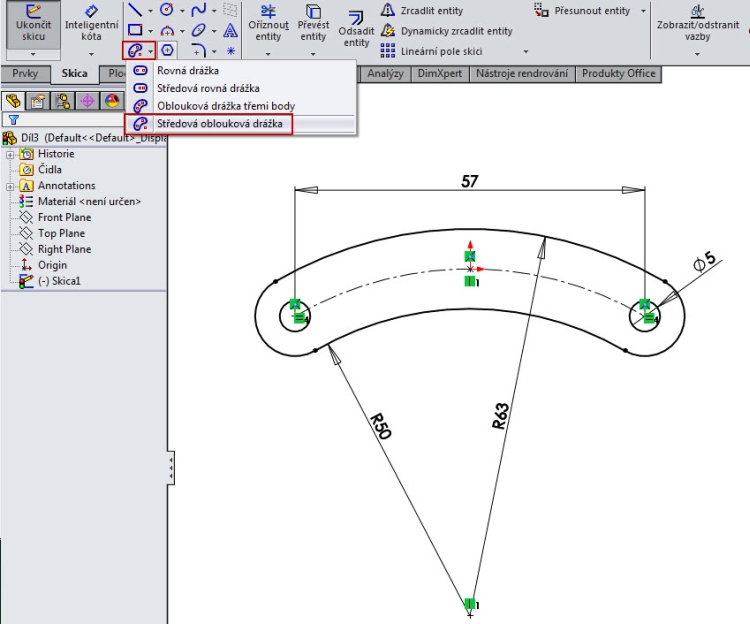

Nakreslete obloukovou drážku pomocí příkazu Středová oblouková drážka. Do středů oblouků nakreslete kružnice. Přidejte kružnicím vazbu Stejná a zakótujte náčrt tak, aby byl plně určený. Pro plné určení náčrtu je nutné přidat svislou vazbu mezi počátek souřadného systému a střed zaoblení obloukové drážky.

2-SolidWorks-tahlo-tlakomer-serial

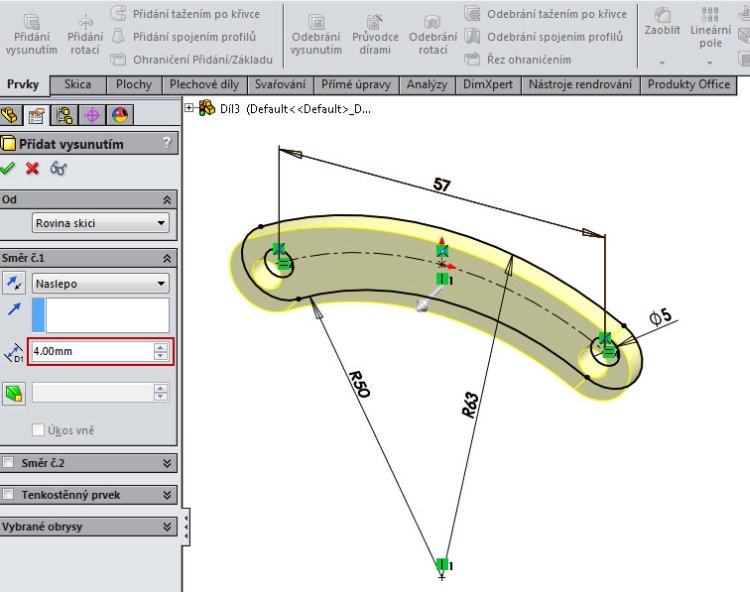

Vyberte příkaz Přidání vysunutím a vysuňte uzavřený obrys do vzdálenosti 4 mm.

3-SolidWorks-tahlo-tlakomer-serial

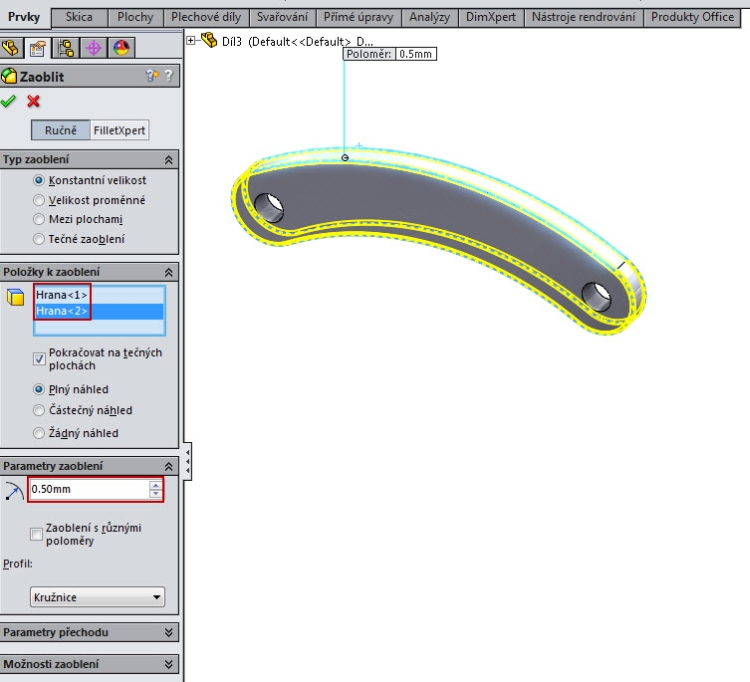

Zaoblete vnější hrany příkazem Zaoblit. Velikost poloměru volte 0,5 mm.

4-SolidWorks-tahlo-tlakomer-serial

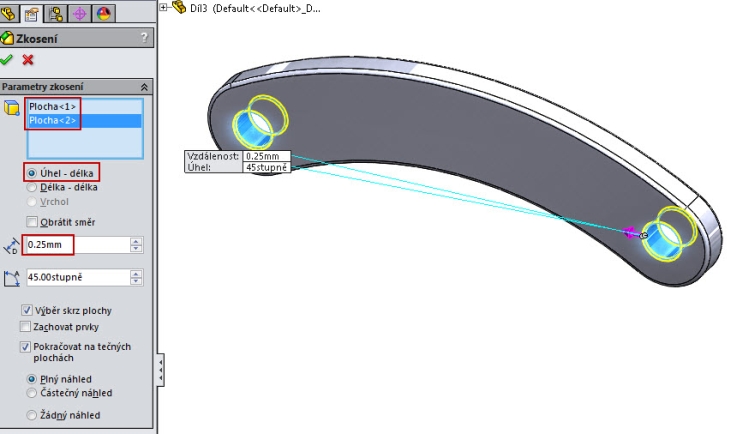

Zkoste hrany otvorů příkazem Zkosit. Výběr proveďte pomocí ploch a velikost úkosu volte 0,25 × 45 stupňů.

5-SolidWorks-tahlo-tlakomer-serial

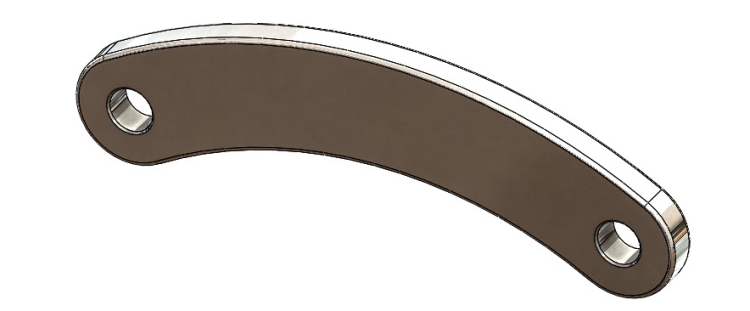

Změňte texturu modelu nebo přiřaďte mu materiálovou vlastnost obyčejné uhlíkové oceli. Model táhla je hotový.

6-SolidWorks-tahlo-tlakomer-serial
