Učíme se SOLIDWORKS: Přidání spojením profilů a ohýbání #2

Ve druhé části návodu si ukážeme postup modelování sklenice. Začneme tvorbou základního tvaru těla, které bude sloužit pro využití prvku Přidání spojením profilů.

Než přistoupíte k modelování, podívejte se na zadání (výkres).

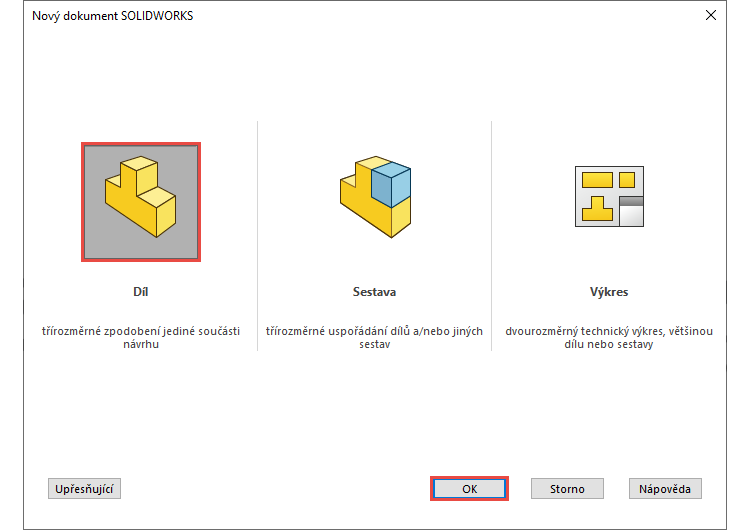

Vytvořte si nový dokument Díl SOLIDWORKS.

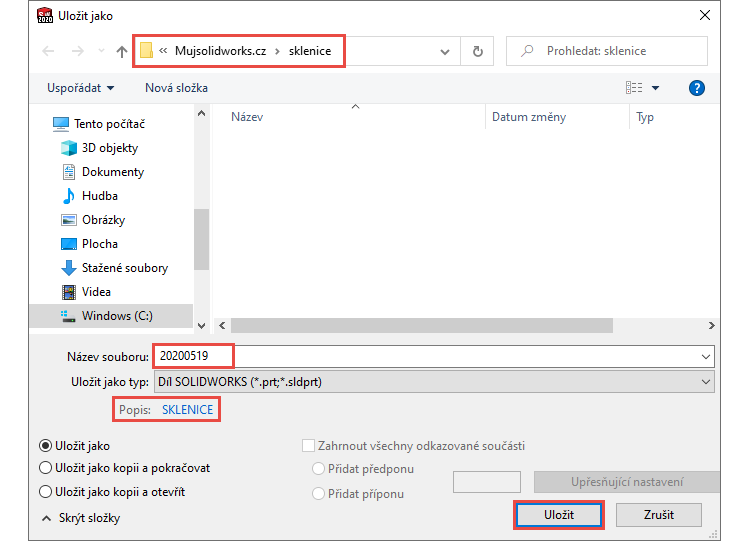

Uložte si soubor do složky C:\Mujsolidworks.cz\sklenice (1). Název soboru zvolte například podle aktuálního data 20200519.SLDPRT a do pole Popis uveďte text SKLENICE (2). Dokončete uložení tlačítkem Uložit (3).

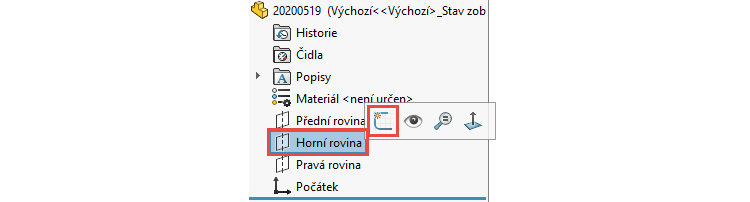

Ve FeatureManageru vyberte rovinu Horní a z kontextového panelu nástrojů vyberte příkaz Načrtnout skicu.

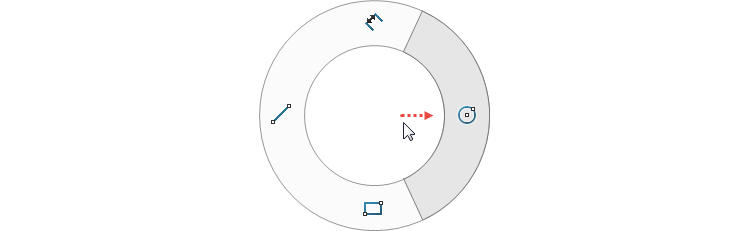

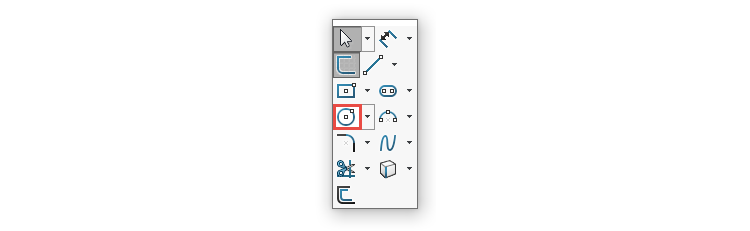

Pravým gestem myši – stiskněte pravé tlačítko myši a táhněte doprava – vyberte příkaz Kružnice.

Tip: Příkaz Kružnice naleznete i v CommandManageru na záložce Skica nebo v Panelu zkratek (klávesa S).

Začněte kreslit kružnice, jejíž střed umístěte do počátku.

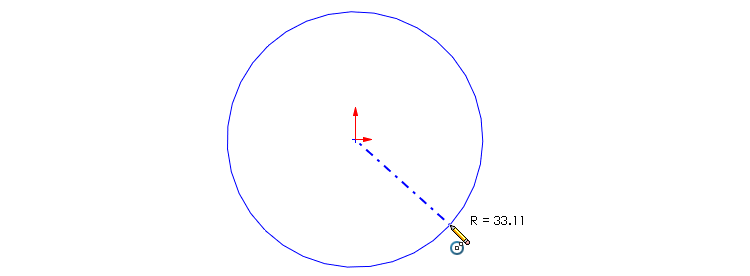

Tažením a druhým kliknutím určete průměr kružnice.

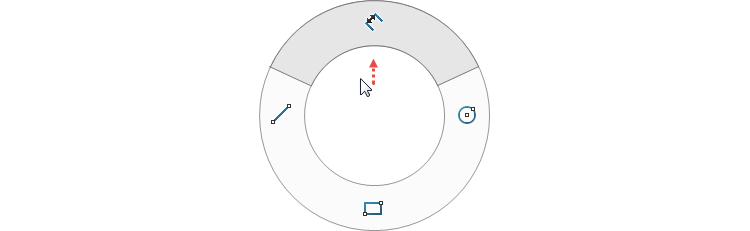

Horním gestem myši – stiskněte pravé tlačítko myši a táhněte nahoru – vyberte příkaz Inteligentní kóta.

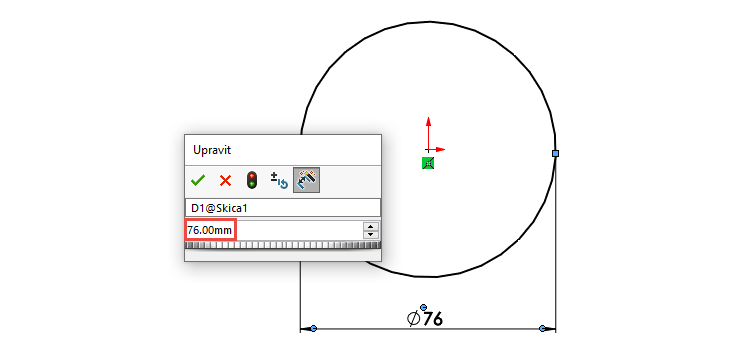

Vyberte kružnici, táhněte myši a kliknutím umístěte polohu kóta. V okně Upravit zadejte průměr kružnice 76 mm a dokončete úpravy potvrzovacím tlačítkem.

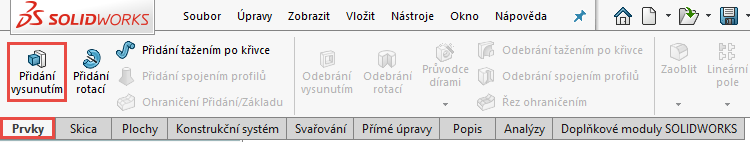

Ze záložky Prvky vyberte příkaz Přidání vysunutím.

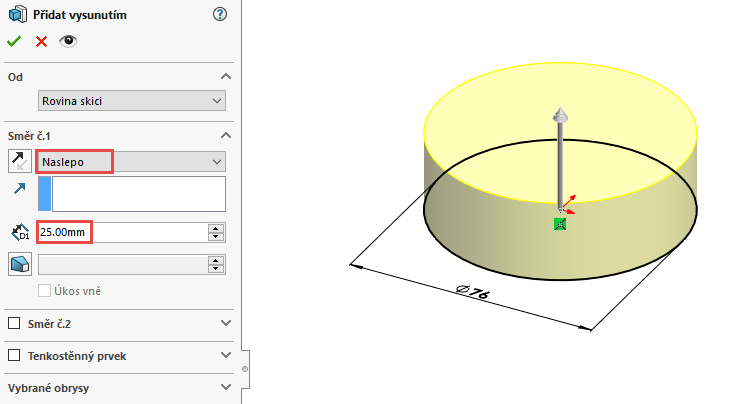

V PropertyManageru Přidání vysunutím:

• zkontrolujte výchozí nastavení Naslepo,
• zadejte vzdálenost vysunutí 25 mm.

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem. Uložte si dokument (Ctrl + S).

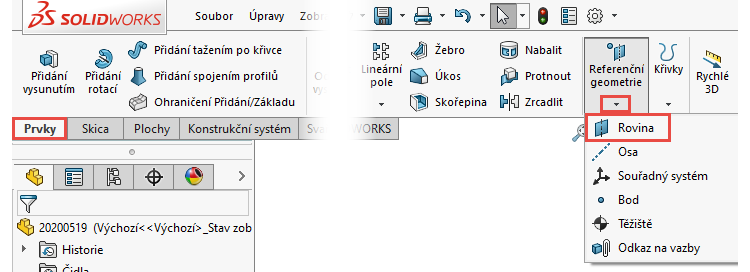

Nyní vytvoříme pomocnou rovinu. Ze záložky Prvky → Referenční geometrie vyberte příkaz Rovina.

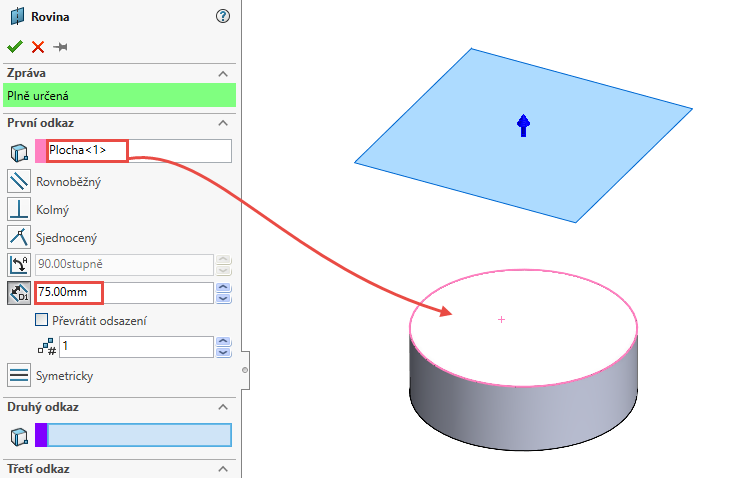

V PropertyManageru Rovina:

• vyberte horní plochu válce,
• do pole Vzdálenost zadejte vzdálenost odsazení 75 mm.

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

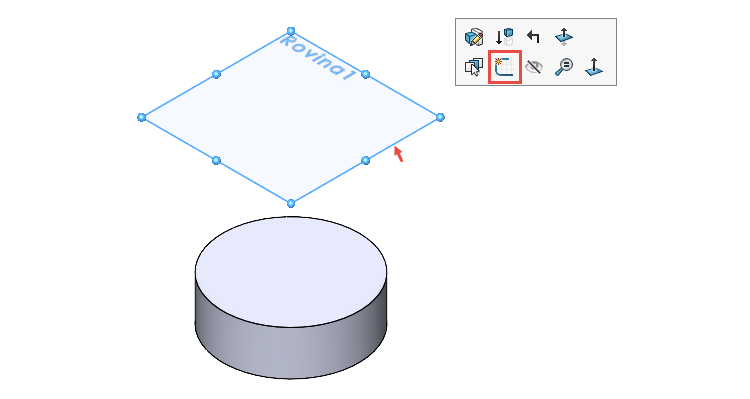

Vyberte rovinu Rovina1 a z kontextového panelu nástrojů vyberte příkaz Načrtnout skicu.

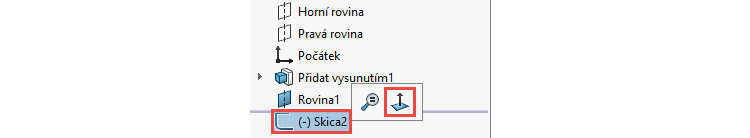

Orientace první vytvořené skici v dokumentu SOLIDWORKS se automaticky změní do pohledu kolmého na rovinu skici (výchozí nastavení SOLIDWORKSu). U každé další vytvořené skici je nutné změnit orientaci do pohledu kolmého na rovinu skici ručně. Ve FeatureManageru vyberte skicu Skica2 z kontextového panelu nástrojů vyberte příkaz Kolmý k.

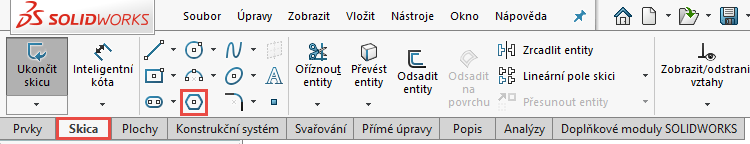

Ze záložky Skica vyberte příkaz Mnohoúhelník.

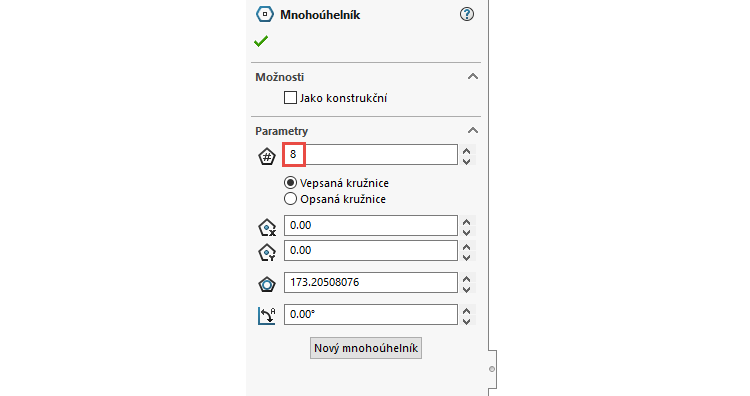

V PropertyManageru Mnohoúhelník nastavte v poli počet stran hodnotu 8.

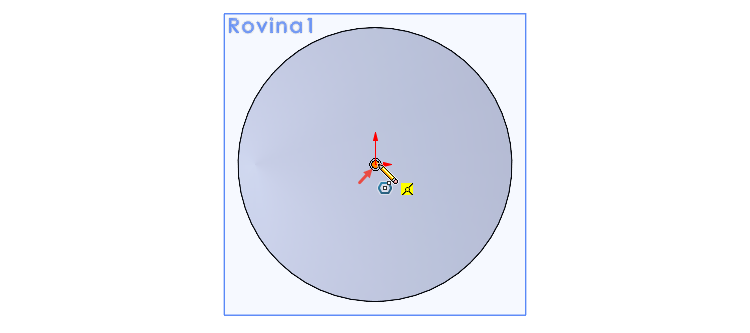

Umístěte střed osmiúhelníku do počátku a…

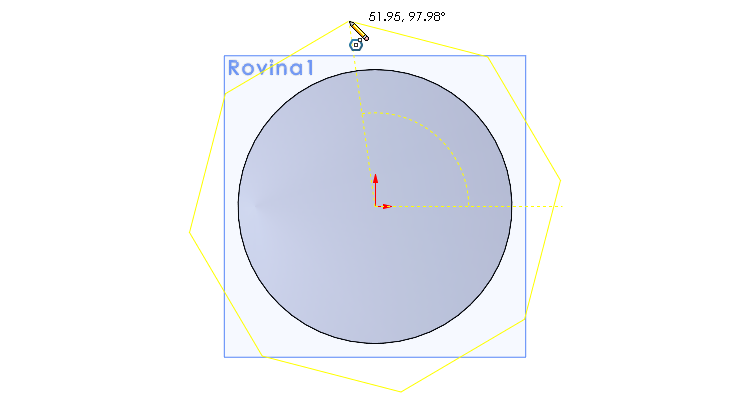

… druhým kliknutím umístěte libovolně vrchol osmiúhelníku.

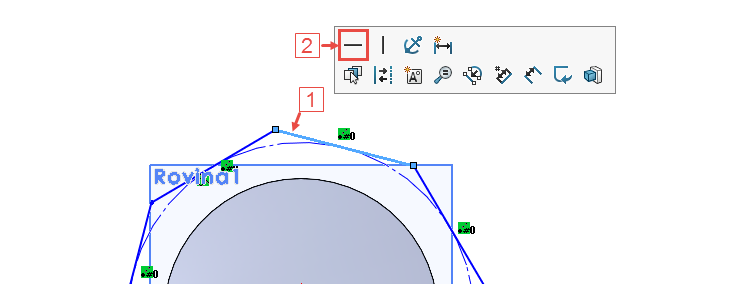

Pro přesné určení geometrie osmiúhelníku použijeme vazby. Stiskněte klávesu Ctrl, vyberte některou z přímek osmiúhelníku (1) a z kontextového panelu nástrojů vyberte vazbu Vodorovná.

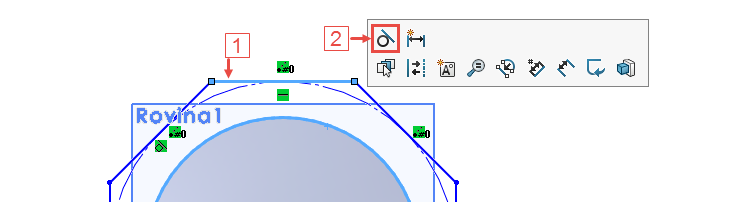

Stiskněte klávesu Ctrl, vyberte horní vodorovnou přímku a z kontextového panelu nástrojů vyberte vazbu Tečná.

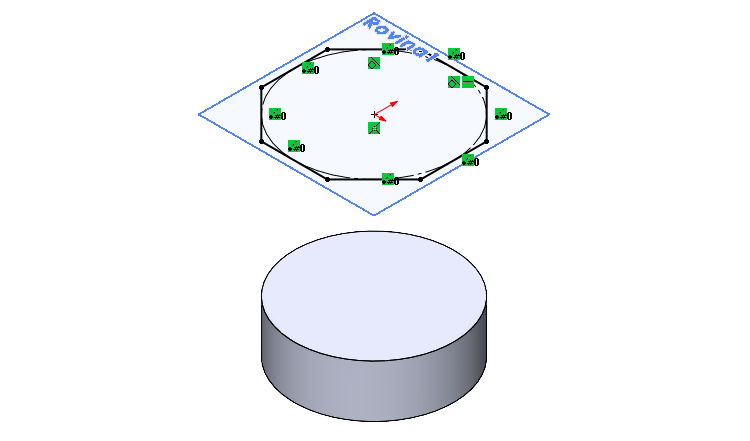

Klávesovou zkratkou Ctrl + 7 změňte orientaci do pohledu Izometrického.

Ukončete skicu tlačítkem v pravém horním rohu grafické plochy nebo můžete použít klávesu D a tlačítko OK, kterým ukončíte skicu.

Uložte si dokument (Ctrl + S) a pokračujte v modelování podle třetího dílu návodu.
