Jelikož se blíží Velikonoce, napadlo mě vytvořit model vejce, ve kterém využijeme skicování, převedení náčrtu ve splajnu, tvorbu modelu přidáním rotací a rozdělovací křivku. Pro vytvoření obrázku ve vysokém rozlišení použijeme apliakci PhotoView.

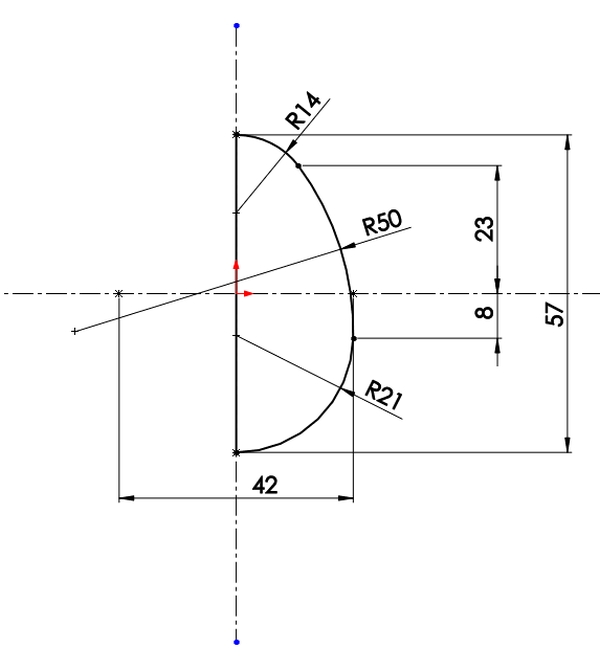

V rovině Přední vytvořte konturu vejce dle přiloženého náčrtu. Ukončete skicu.

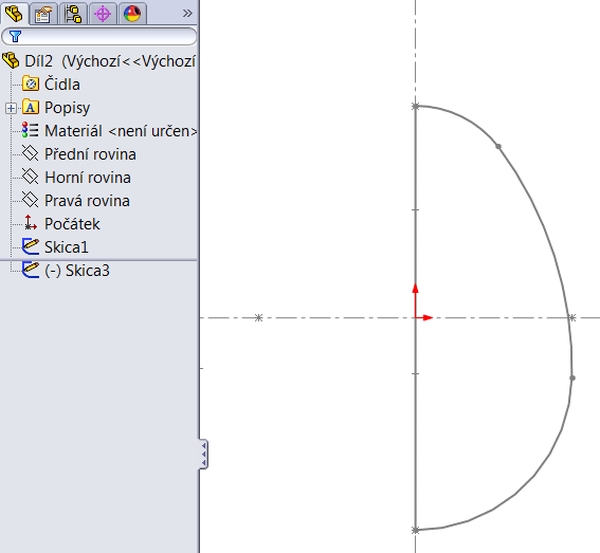

V téže rovině založte novou skicu.

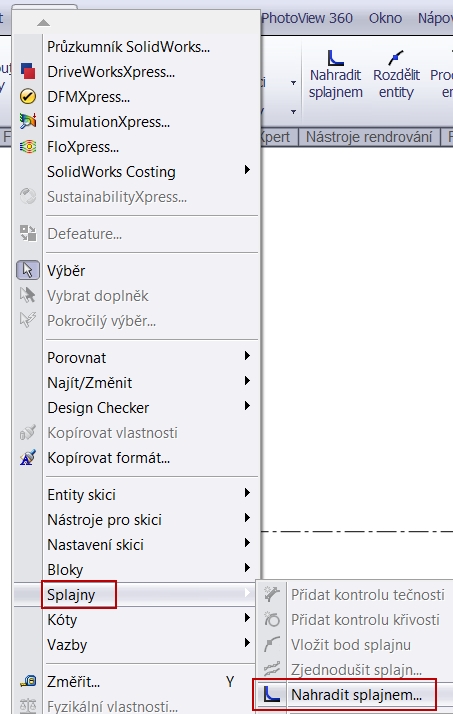

Převeďte náčrt příkazem Převést entity. Dále vyberte příkaz Nahradit splajnem, který naleznete v panelu Nástroje v záložce Splajny.

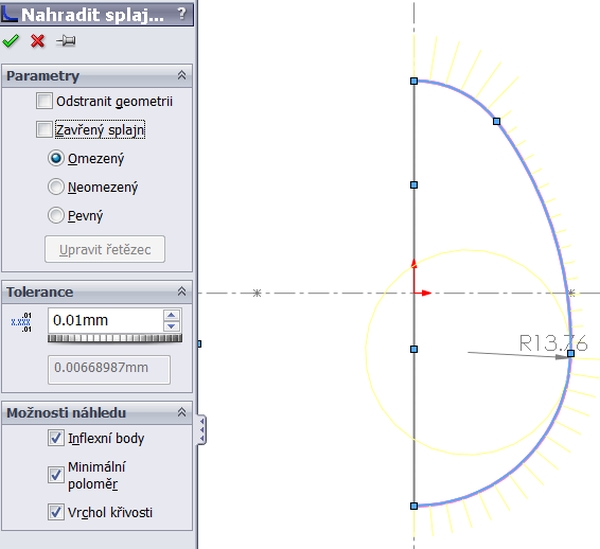

Označte převedený náčrt, v parametrech ponechejte možnost neuzavřeného splajnu a dokončete příkaz.

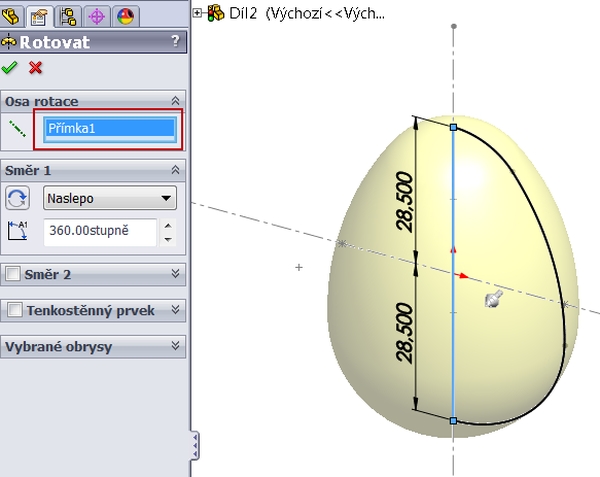

Uzavřete obrys a orotujte skicu podle svislé přímky.

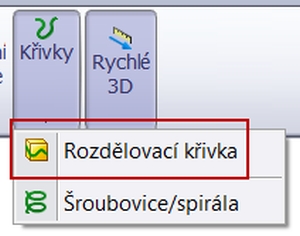

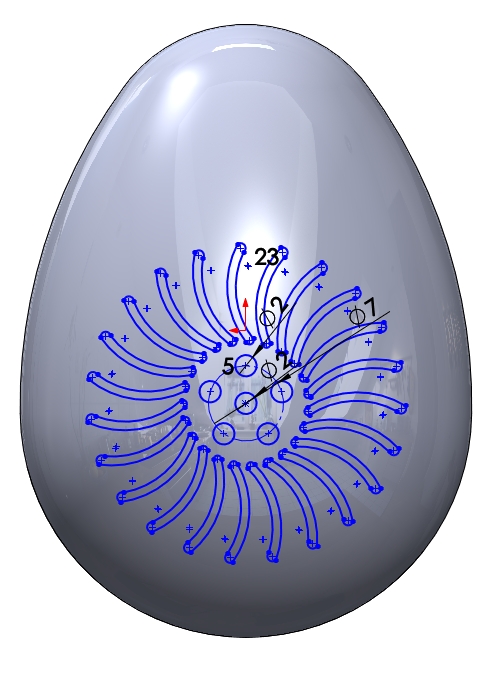

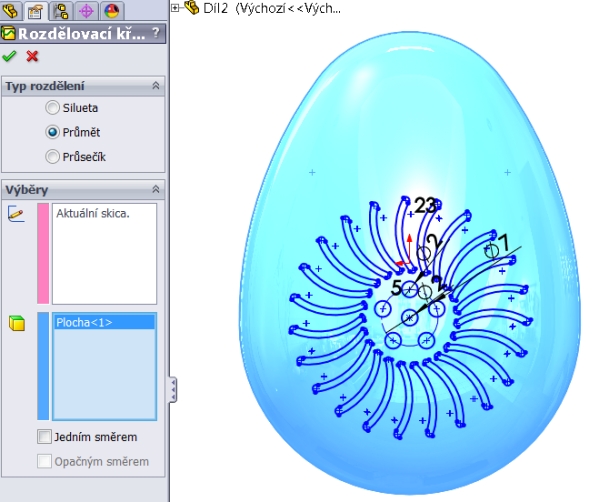

V rovině Přední načrtněte libovolné tvary, které budou vystihovat zdobení na vejci. Jakmile budete mít náčrt hotový, vyberte příkaz Rozdělovací křivka z panelu nástrojů Křivky.
Označte model vejce a potvrďte příkaz.

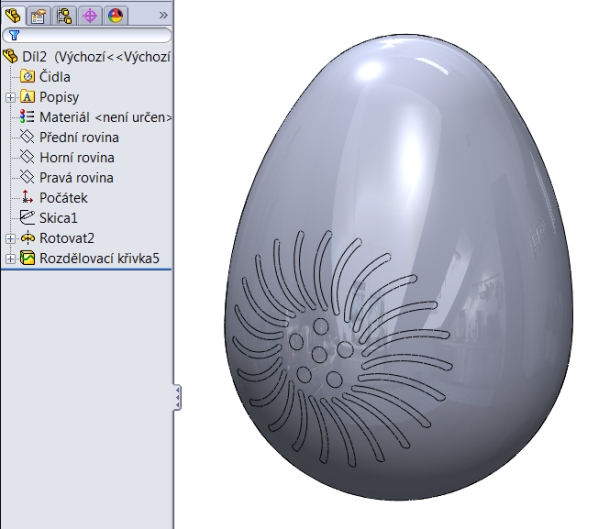

Nyní je rozděleno vejce pomocí rozdělovacích křivek. Pokračujte v náčrtech, dokud nebudete mít vejce dostačující počet ploch ke zdobení.
Po té vyberte plochy určené ke zdobení a změňte barvy dle svého uvážení.

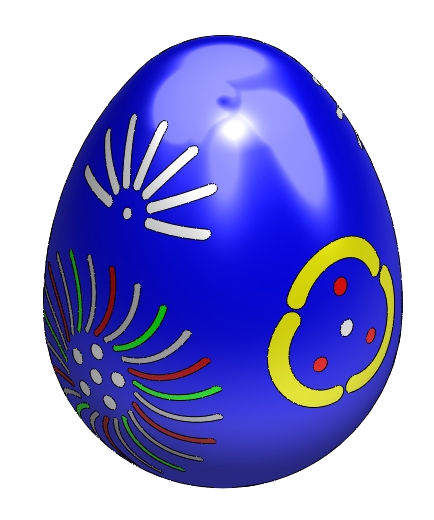

Výsledek může být podobný jako vejce uvedené na následujícím obrázku.
Jestliže máte hotové jedno vejce, vytvořte vajec víc, dále domodelujte misku a vytvořte sestavu misky s vejci.
Změňte prostředí a pozadí sestavy.
Vyrendrujte snímek v aplikaci PhotoView a získejte vaší originální velikonoční fotografii v HD rozlišení.
