Vývrtka: Jak připravit animaci v pohybové studii

Animované pohyby v pohybové studii můžete použít pro prezentační účely. S aktivním režimem RealView je animace skutečně fotorealistická. V tomto návodu si ukážeme, jak na to.

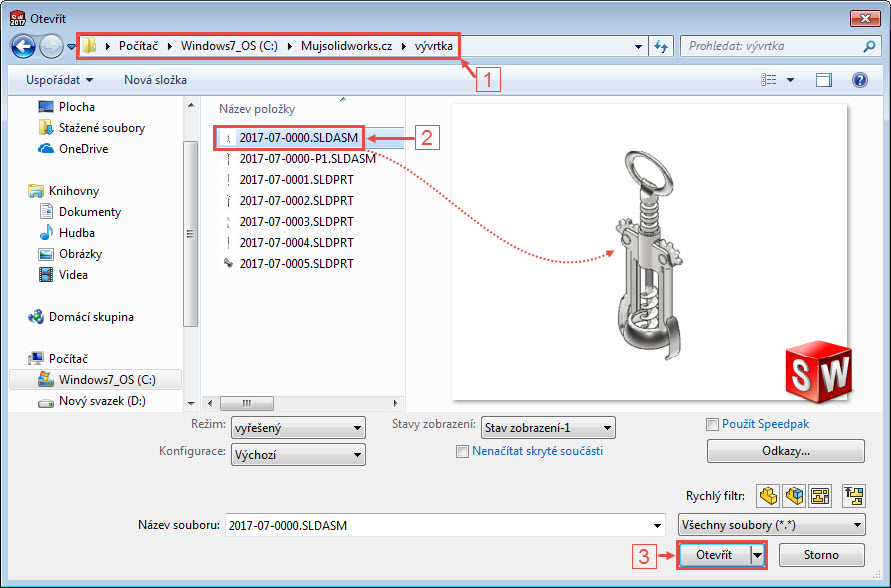

Spusťte si SOLIDWORKS a stiskněte klávesovou zkratku Ctrl + N. V okně Otevřít, ve složce C:\Mujsolidworks.cz\vývrtka (1) vyhledejte sestavu 2017-07-0000.SLDASM (2) a stiskněte tlačítko Otevřít (3).

1-SolidWorks-animace-vyvrtka-animovany-pohyb-postup-navod-tutorial

Stiskněte klávesovou zkratku Ctrl + 7, kterou změníte orientaci pohledu do izometrického pohledu. Pohled, ve kterém se v tuto chvíli zobrazuje model, je současně výchozím (klíčovým) snímkem v pohybové studii. Přepněte se do pohybové studie prostřednictvím záložky Pohybová studie1 v dolním panelu.

2-SolidWorks-animace-vyvrtka-animovany-pohyb-postup-navod-tutorial

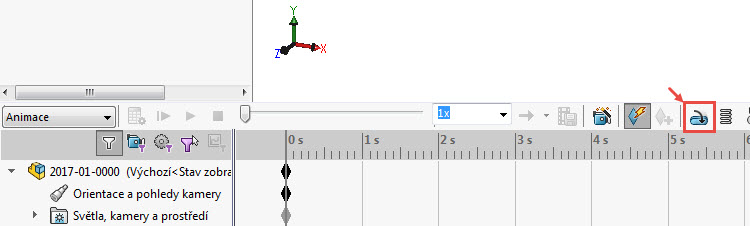

Z panelu příkazů vyberte příkaz Motor.

3-SolidWorks-animace-vyvrtka-animovany-pohyb-postup-navod-tutorial

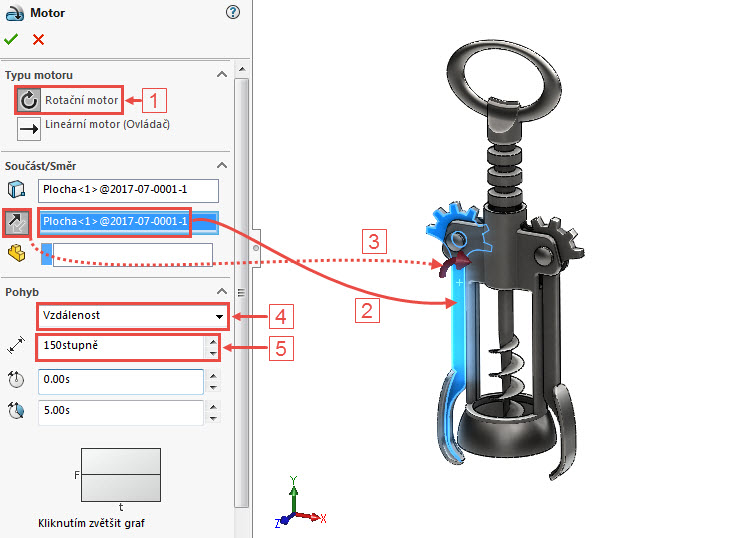

PropertyManageru Motor:

  • ponechejte výchozí typ motoru Rotační motor (1),
  • do pole Směr motoru vyberte páku (2),
  • tlačítkem Opačný směr změňte směr tak, aby se páka rozevírala (3),
  • z roletového menu Funkce vyberte typ Vzdálenost (4),
  • do pole Posunutí zadejte úhel 150° (5), který je totožný s úhlem, který jsme nastavili u vazby Mezní úhel,
  • začátek a dobu trvání animace ponechejte ve výchozím nastavení.

4-SolidWorks-animace-vyvrtka-animovany-pohyb-postup-navod-tutorial

Nastavení motoru dokončete potvrzovacím tlačítkem.

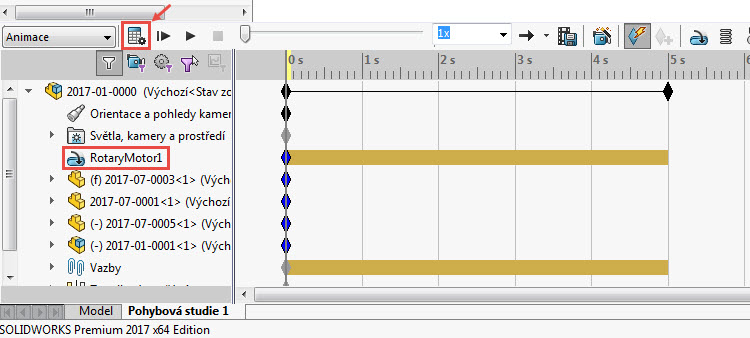

Všimněte si FeatureManageru pohybové studie, která již obsahuje rotační motor RotaryMotor1. Spusťte výpočet animace tlačítkem Vypočítat.

5-SolidWorks-animace-vyvrtka-animovany-pohyb-postup-navod-tutorial

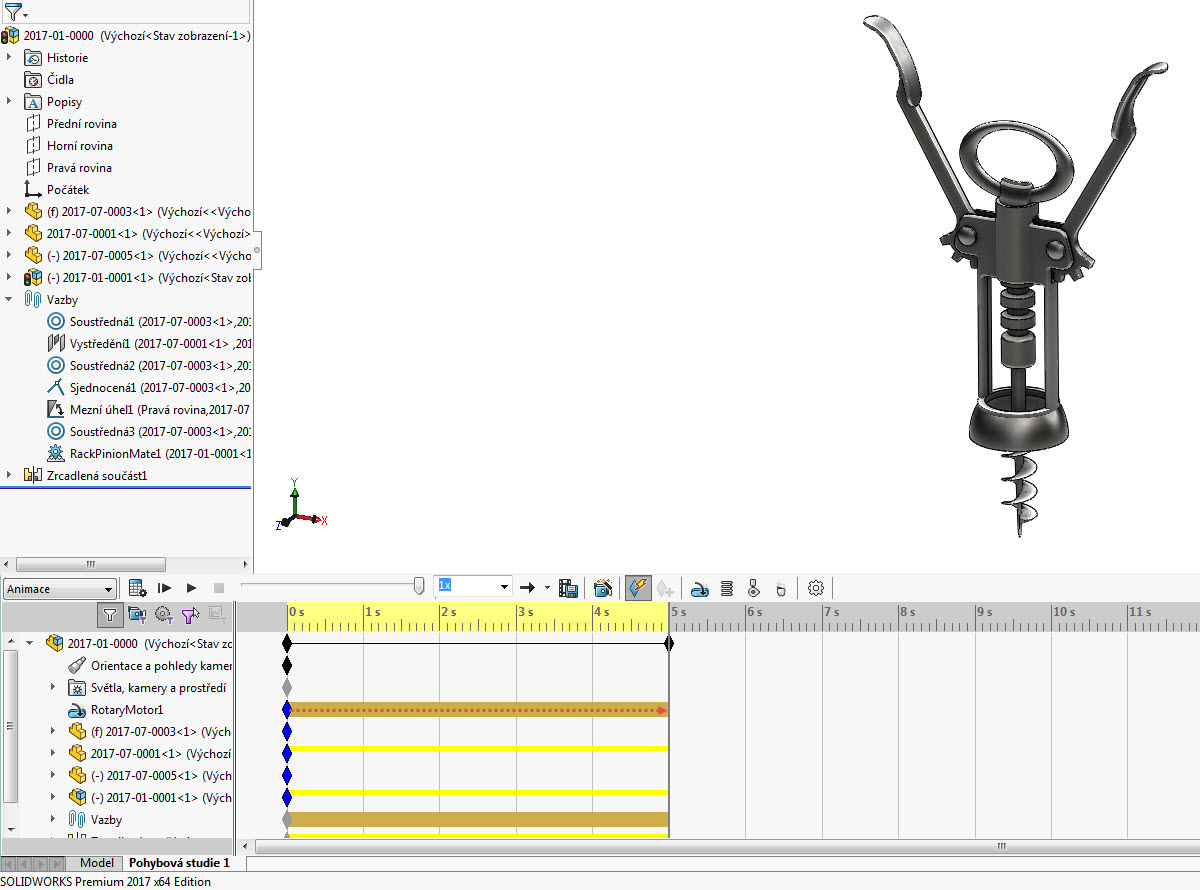

Proběhne výpočet animace a svislá černá čára, která udává pozici na časové ose, se přesune do konce doby trvání, tedy na pozici 5 sekund. V grafickém poli si všimněte, že je vývrtka v dolní úvrati a páky se nachází v horní úvrati.

6-SolidWorks-animace-vyvrtka-animovany-pohyb-postup-navod-tutorial

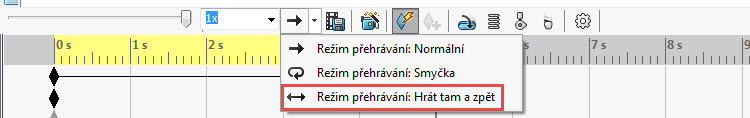

Nastavte režim přehrávání na Hrát tam a zpět.

7-SolidWorks-animace-vyvrtka-animovany-pohyb-postup-navod-tutorial

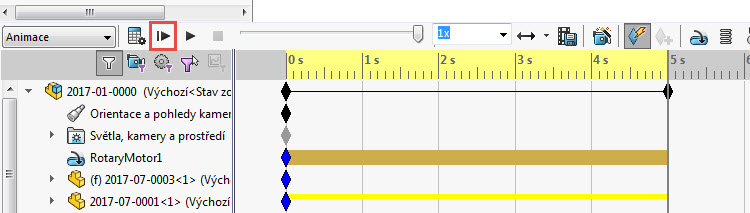

Tlačítkem Hrát od začátku můžete animovat pohyb vývrtky tam a zpět.

8-SolidWorks-animace-vyvrtka-animovany-pohyb-postup-navod-tutorial



Uložení animace

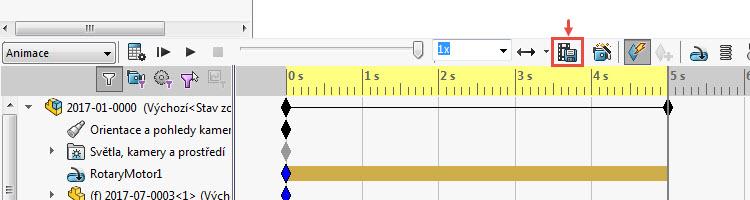

Výslednou animaci můžete na závěr uložit. Stiskněte tlačítko Uložit animaci.

9-SolidWorks-animace-vyvrtka-animovany-pohyb-postup-navod-tutorial

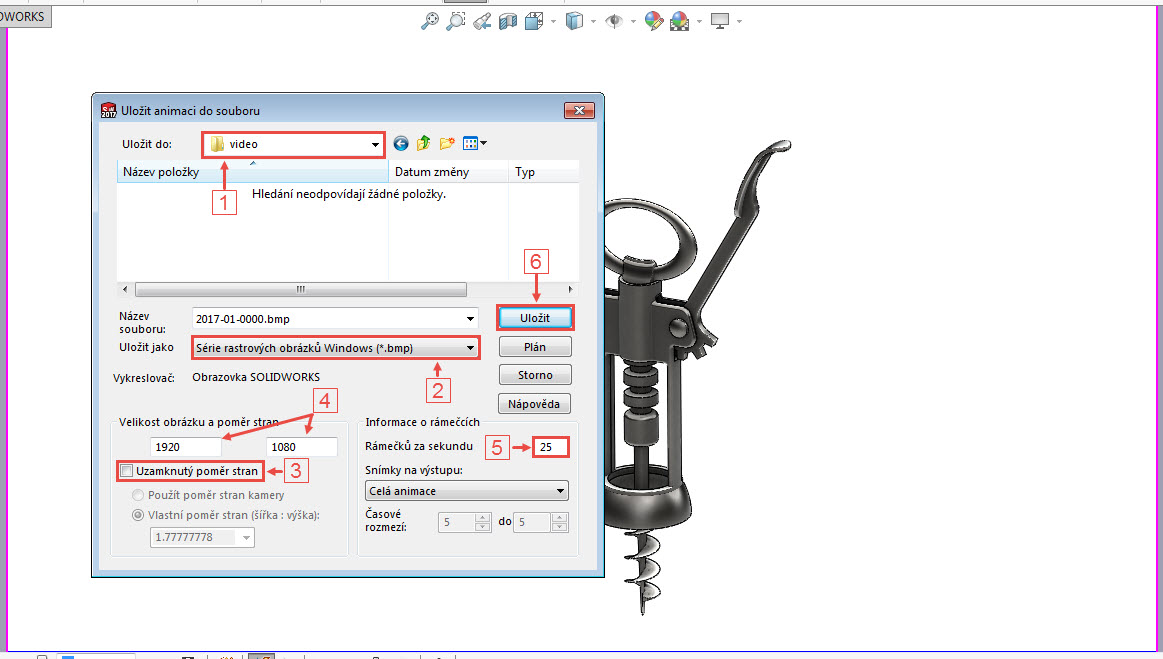

V okně Uložit animaci do souboru:

  • vytvořte ve složce C:\Mujsolidworks.cz\vývrtka složku video (1),
  • vyberte typ souboru Série rastrových obrázků Windows (*.bmp) – (2),
  • zrušte volbu Uzamknutý poměr stran (3),
  • nastavte velikost obrázku 1920 × 1080 (HD) – (4),
  • v poli Informace o rámečcích nastavte počet rámečků za sekundu → napište hodnotu 25 (5),
  • tlačítkem Uložit (6) uložíte sérii obrázků.

10-SolidWorks-animace-vyvrtka-animovany-pohyb-postup-navod-tutorial

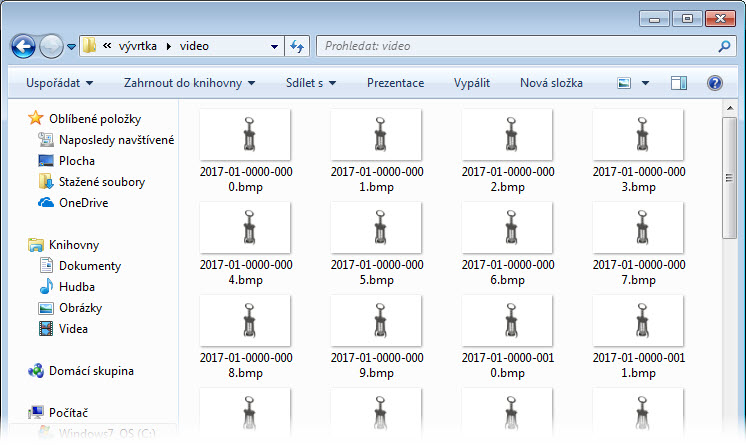

Obrázky můžete nahrát do vhodného programu pro střih a úpravu videí a následně z nich vytvořte video v HD rozlišení.

11-SolidWorks-animace-vyvrtka-animovany-pohyb-postup-navod-tutorial

Podle potřeby můžete do videa přidat hudbu, titulky, informace o prezentovaném projektu a další užitečné informace.
