Vývrtka: Postup modelování těla #1

Základna vývrtky se opírá o hrdlo láhve. Po zavrtání vývrtky do korkového uzávěru se pomocí pák vytáhne korkový uzávěr. Pokud si chcete vymodelovat vývrtku, budete pro sestavu potřebovat i tento model. Podívejte se, jak na to.

Zadání (výkresovou dokumentaci) najdete v článku Vývrtka: Výkres modelu těla (zadání).

Postup modelování těla – 1. část

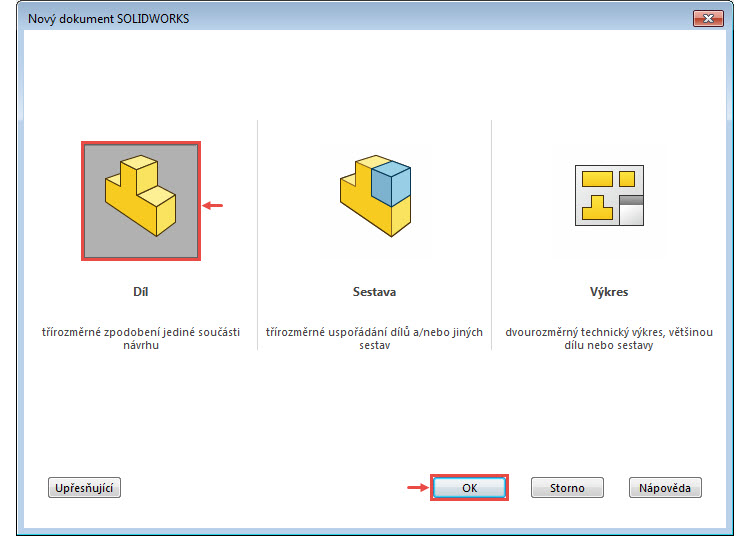

Založte si nový Díl.

1-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

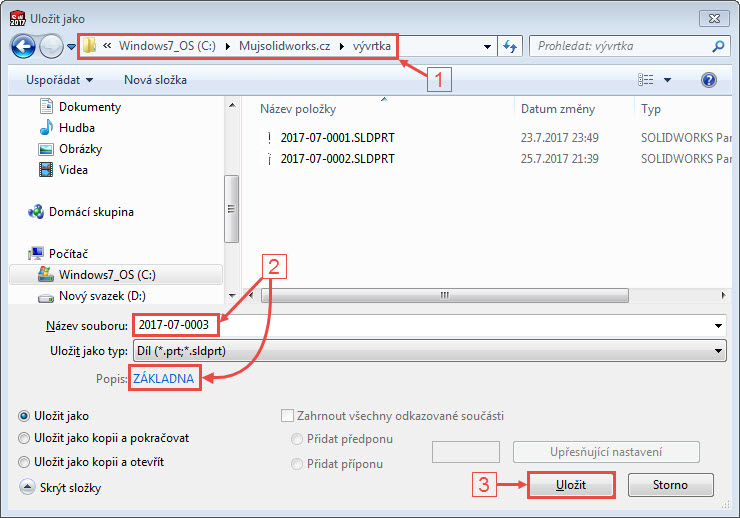

Uložte soubor do složky C:\Mujsolidworks.cz\vývrtka (1) pod názvem souboru 2017-07-0003.SLDPRT. Do pole Popis vyplňte název součásti ZÁKLADNA (2) a stiskněte tlačítko Uložit (3).

2-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew



Přidání rotací

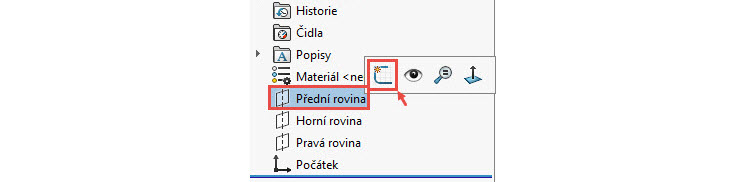

Klikněte levým tlačítkem na rovinu Přední a z místní nabídky vyberte příkaz Načrtnout skicu. Založí se nová skica a orientace pohledu se automaticky změní do pohledu kolmého na rovinu skici.

3-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

Zkuste si sami naskicovat uvedenou skicu, kterou příkazem Přidání rotací orotoujete kolem svislé osy. Pokud si se skicou nevíte rady, pokračujte podle našeho návodu krok za krokem. Pokud se vám skica podařila naskicovat a orotovat, přejděte na další odstavec.

14-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

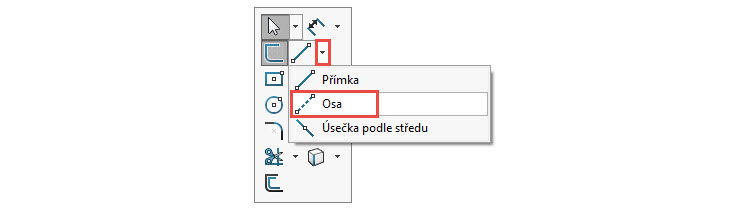

Stiskněte klávesu S a z Panelu zkratek vyberte příkaz Osa, který najdete v nabídce po stisknutí malé černé šipky vedle příkazu Přímka.

4-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

Nakreslete svislou osu, která prochází počátkem souřadného systému (věnujte pozornost vytvoření vazeb Svislá a Sjednocená; pokud jsou symboly vazeb u kurzoru ve žlutém poli, vytvoří se během skicování automaticky).

5-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

Levým gestem myši (stiskněte pravé tlačítko a táhněte myší doleva) vyberte příkaz Přímka.

6-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

Levým tlačítkem umístěte počáteční bod první přímky vpravo od počátku souřadného systému – tak, jak jako na obrázku.

7-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

Naskicujte vodorovnou přímku a věnujte pozornost vytvoření vazby Vodorovná a Sjednocená (s počátkem souřadného systému). Režim skicování přímky neukončujte.

8-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

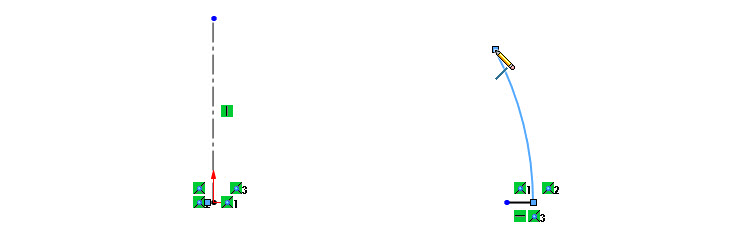

Stiskněte klávesu A, kterou přepnete skicování přímky ve skicování oblouku a umístěte jeho koncový bod nad skicovanou přímku.

9-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

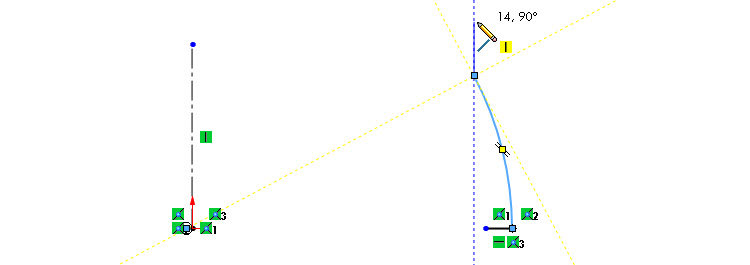

Klávesou A změňte skicování oblouků ve skicování přímek a nakreslete svislou přímku (věnujte pozornost vytvoření vazby Svislá).

10-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

Nakreslete vodorovnou přímku (vazba Vodorovná).

11-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

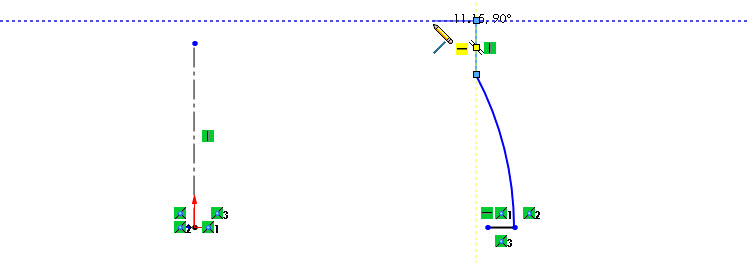

Nakreslete svislou přímku (vazba Svislá).

12-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

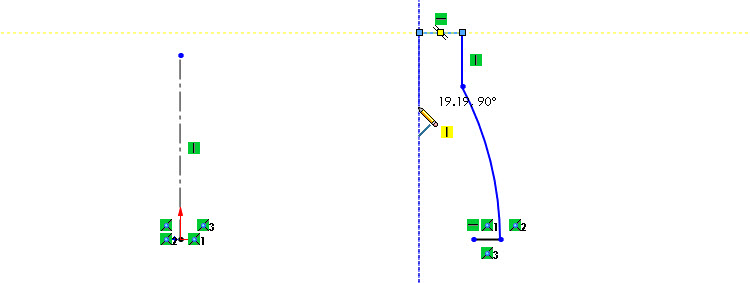

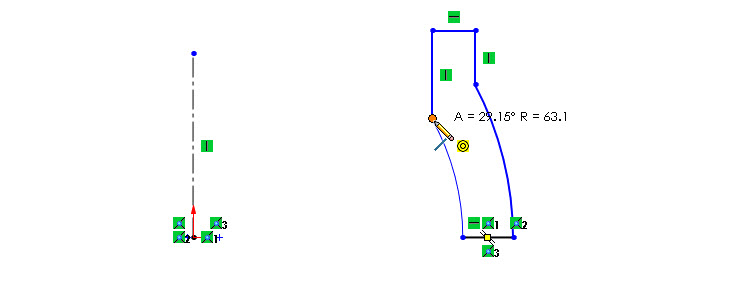

Navázat obloukem v požadovaném tvaru je z této přímky problematické. Proto ukončete režim skicování přímky klávesou Esc a vyberte příkaz Přímka znovu. Umístěte počáteční bod do počátečního bodu první skicované (vodorovné přímky) a stiskněte klávesu A. Po té nakreslete oblouk, tak jako je na obrázku. Ukončete skicování přímek/oblouků.

13-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

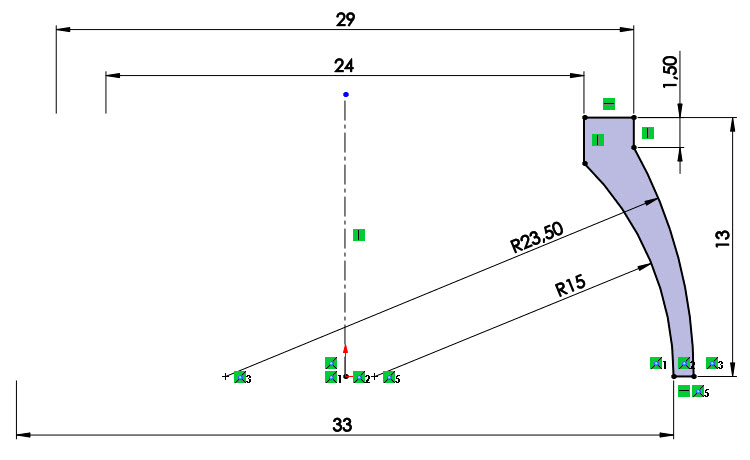

Horním gestem myši vyberte příkaz Inteligentní kóta a zakótujte skicu tak, aby byla plně určená.

14-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

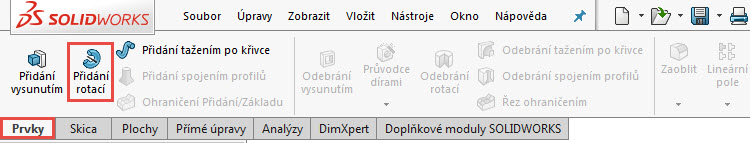

Ze záložky Prvky vyberte příkaz Přidání rotací.

15-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

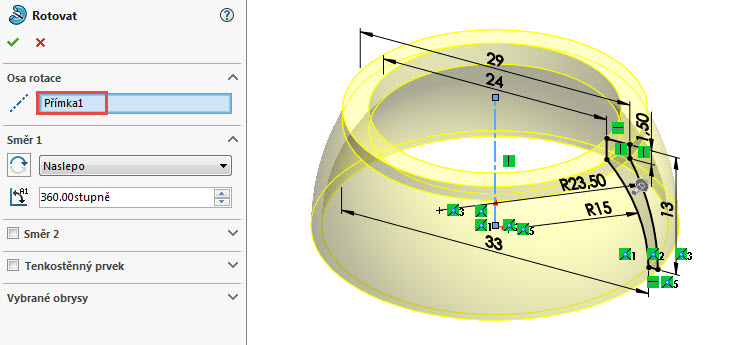

Jelikož skica obsahuje jednu osu, vybere se automaticky do pole Osa rotace. Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

16-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

Dokument uložte (Ctrl + S).



Přidání vysunutím

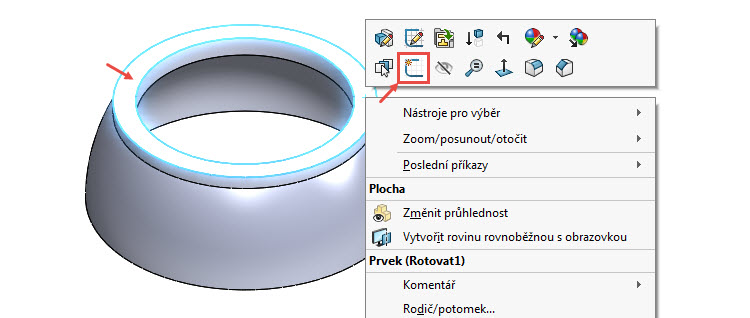

Klikněte pravým tlačítkem na horní rovinnou plochu (označena červenou šipkou) a z kontextového panelu vyberte příkaz Načrtnout skicu.

17-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

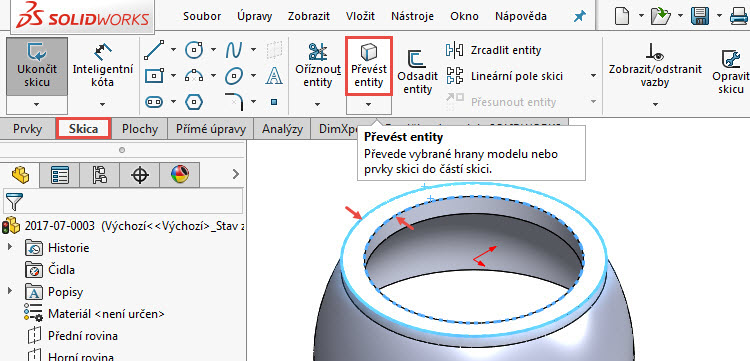

Pro vysunutí střední části těla využijeme již existující hrany objemového těla a to z toho důvodu, kdyby se měnila jeho geometrie. Pokud by ke změně došlo, automaticky se změní i rozměry střední části. Entity, které k vysunutí použijeme, si převedeme ze stávající geometrie a použijeme k tomu tzv. předvýběr. Stiskněte klávesu Ctrl, vyberte hrany označené červenými šipkami a ze záložky Skica vyberte příkaz Převést entity.

18-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

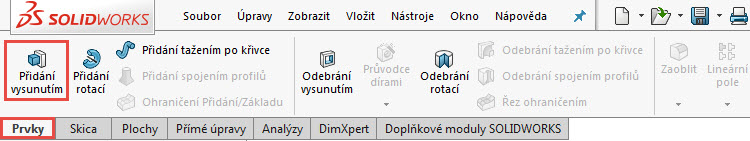

Ze záložky Prvky vyberte příkaz Přidání vysunutím.

19-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

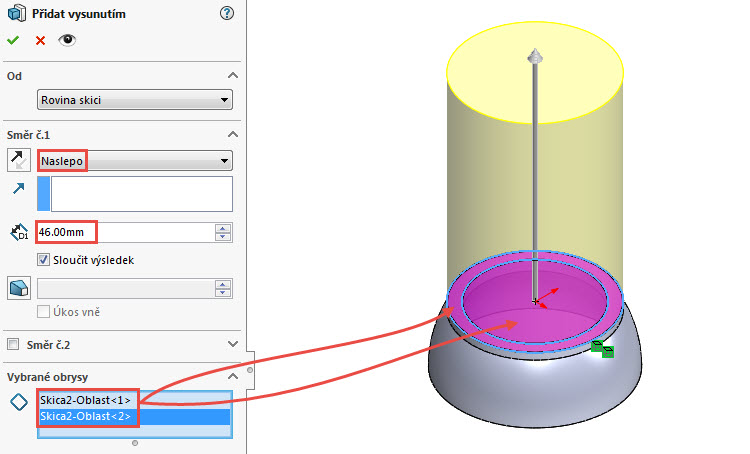

PropertyManageru Přidat vysunutím:

  • nastavte vzdálenost vysunutí 46 mm,
  • do pole Vybrané obrysy vyberte obě mezikruží (musí se vysunout válec).

20-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

Dokument uložte (Ctrl + S).



Odebrání vysunutím

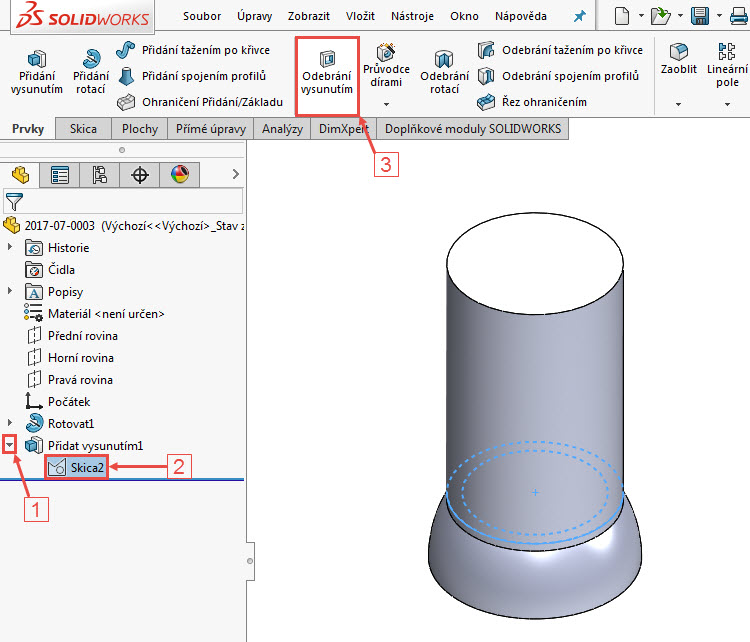

Ve FeatureManageru rozbalte složku Přidat vysunutím1 malou černou šipkou vlevo (1), vyberte skicu Skica2 (2) a ze záložky Prvky vyberte příkaz Odebrání vysunutím.

21-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

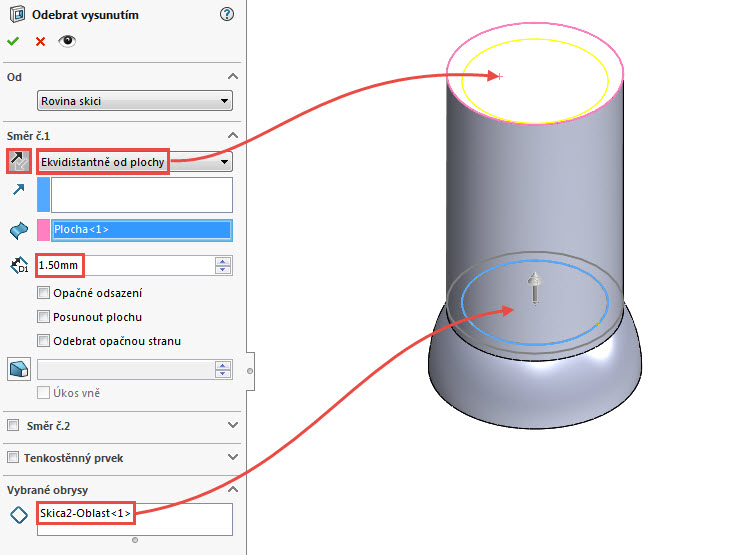

PropertyManageru Odebrat vysunutím:

  • v poli Směr č.1 vyberte typ ukončení Ekvidistantně od plochy (automaticky se změní směr odebrání),
  • zadejte vzdálenost odsazení 1,5 mm,
  • do pole Vybrané obrysy vyberte uzavřený obrys menší kružnice.

22-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

Zda postupujete správně, si můžete snadno ověřit zobrazením modelu v řezu. Vyberte v panelu Průhledné zobrazení příkaz Řez.

23-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

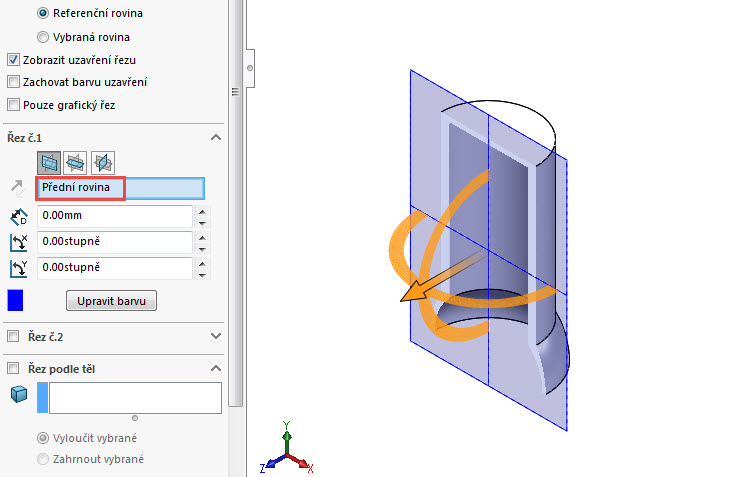

PropertyManageru Řez ponechejte výchozí výběr roviny Přední a dokončete příkaz Řez.

24-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

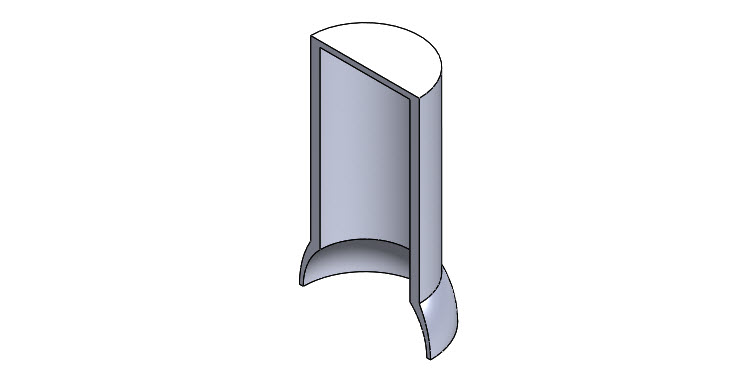

Vizuálně porovnejte model s obrázkem. Pokud je model správně…

25-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

… zrušte zobrazení modelu v řezu opětovným výběrem příkazu Řez v panelu Průhledné zobrazení.

26-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

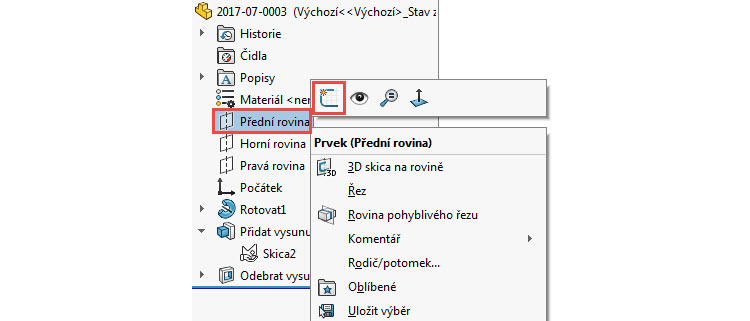

Založte novou skicu v Přední rovině.

27-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

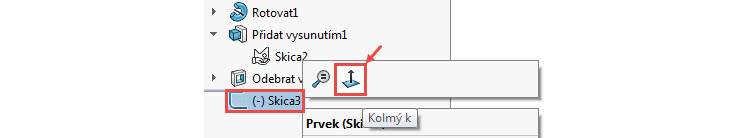

Klikněte pravým tlačítkem na skicu Skica3 ve FeatureManageru a z kontextového panelu vyberte příkaz Kolmý k. Orientace pohledu se změní do pohledu kolmého na rovinu skici.

28-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

V panelu Průhledné zobrazení klikněte na malou černou šipku vedle příkazu Styl zobrazení a změňte styl zobrazení na Skryté hrany viditelné.

29-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

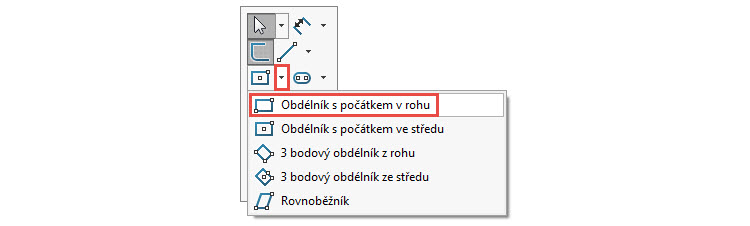

Panelu zkratek (klávesa S) vyberte příkaz Obdélník s počátkem v rohu.

30-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

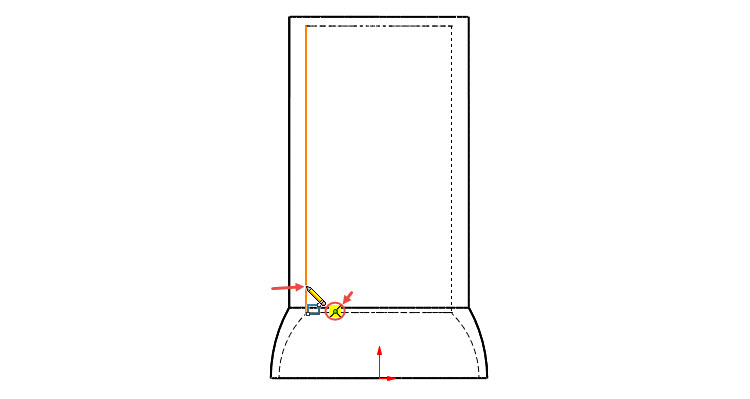

Počátečního roh obdélníku umístěte levým tlačítkem na viditelnou skrytou hranu (místo je označeno červenou šipkou). Zároveň si všimněte, že se automaticky vytvoří vazba Sjednocená.

31-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

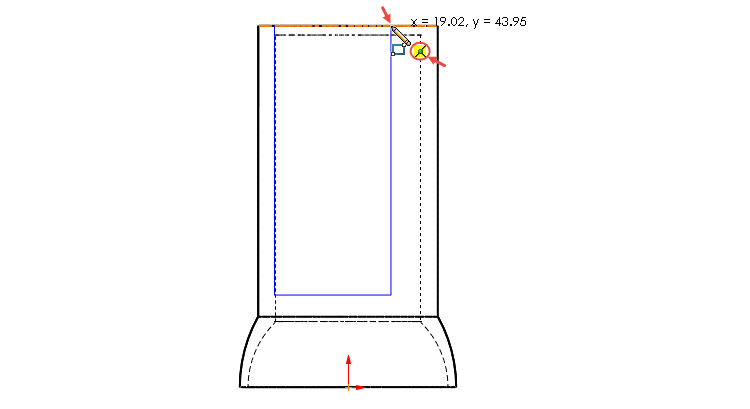

Natáhněte obdélník a umístěte jeho druhý roh na horní vodorovnou hranu (místo je označeno červenou šipkou). Věnujte pozornost vytvoření automatické vazby Sjednocená.

32-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

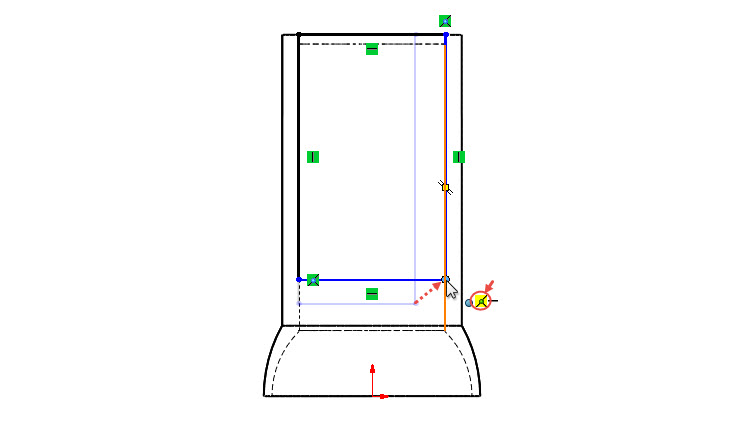

Pravý dolní roh přetáhněte na viditelnou skrytou hranu tak, aby se vytvořila vazba Sjednocená.

33-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

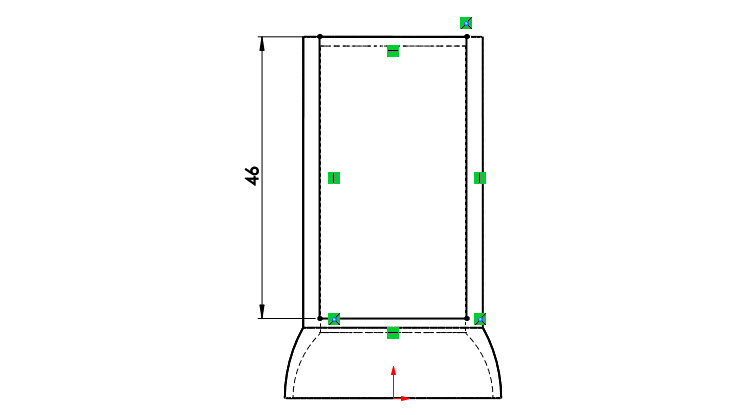

Zakótujte výšku obdélníku 46 mm.

34-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

V panelu Průhledné zobrazení klikněte na malou černou šipku vedle příkazu Styl zobrazení a změňte styl zobrazení na Stínovaný s hranami.

35-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

Klávesovou zkratkou Ctrl + 7 se přepněte do izometrického pohledu. Ze záložky Prvky vyberte příkaz Odebrání vysunutím.

PropertyManageru Odebrat vysunutím v poli Směr č.1 vyberte typ ukončení Skrz vše – Oba (automaticky aktivuje pole Směr č.2).

36-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

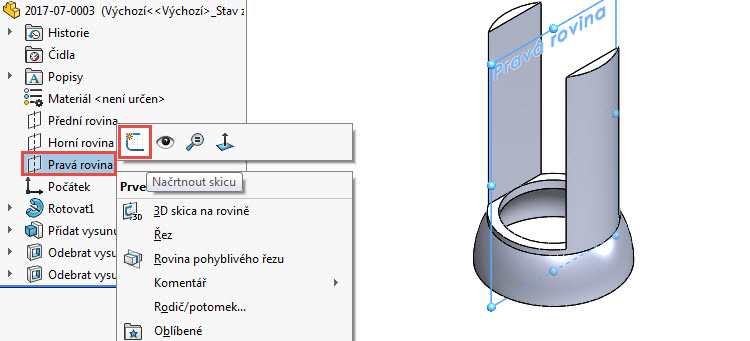

Založte skicu v rovině Pravá změňte si orientaci pohledu do pohledu kolmého na rovinu skici.

37-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

Dolním gestem myši vyberte příkaz Obdélník s počátkem v rohu.

38-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

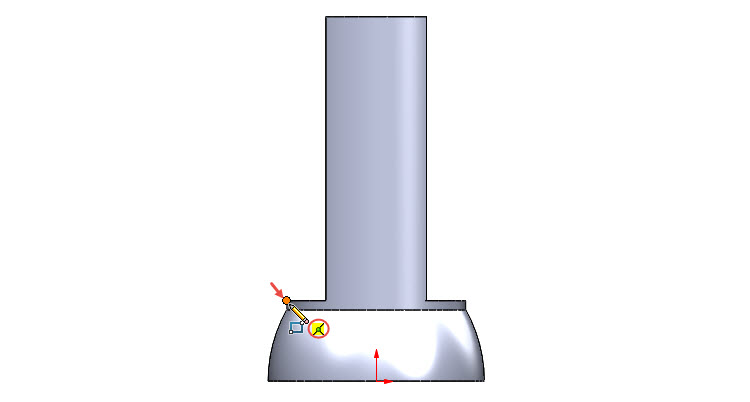

Levým tlačítkem umístěte levý roh obdélníku na hranu modelu (místo je označeno červenou šipkou) a věnujte pozornost automatickému vytvoření vazby Sjednocená.

39-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

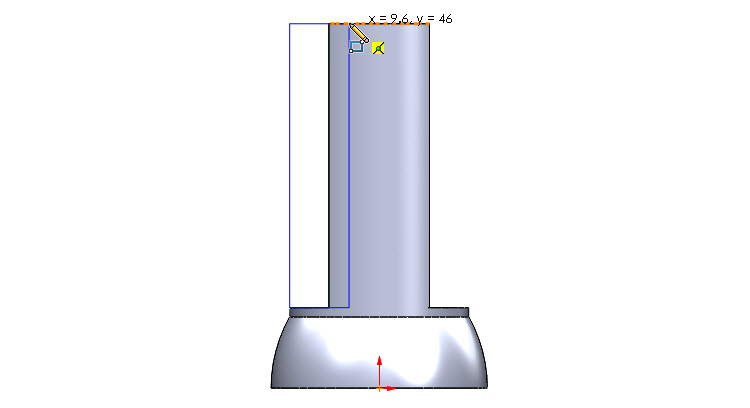

Druhým kliknutím umístěte roh pravý horní roh obdélníku na vodorovnou hranu.

40-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

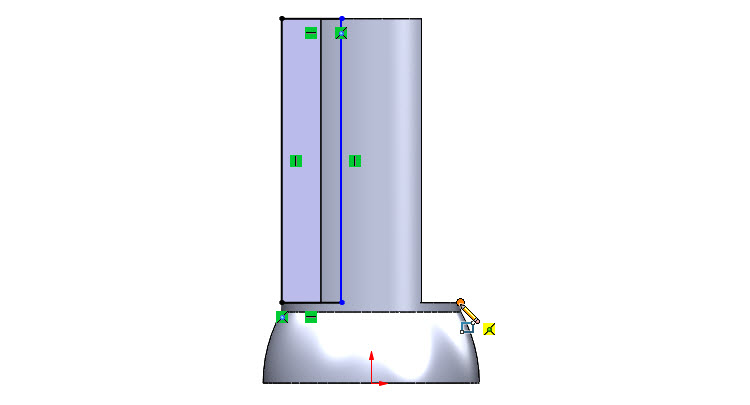

Pokračujte skicováním druhého obdélníku, jeho pravý dolní roh leží na hraně modelu.

41-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

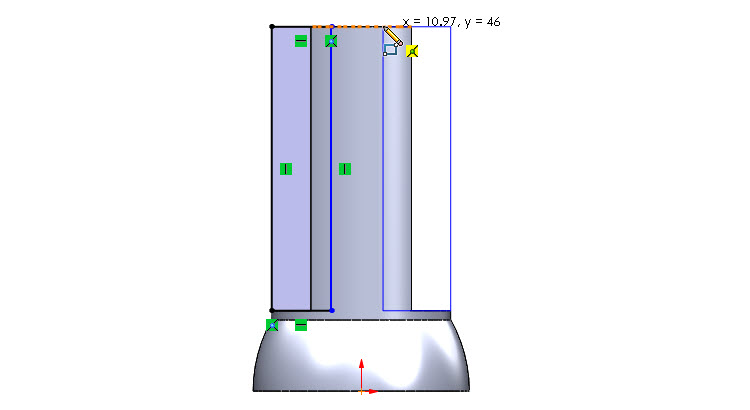

Levým tlačítkem umístěte levý horní roh obdélníku na vodorovnou obrysovou hranu.

42-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

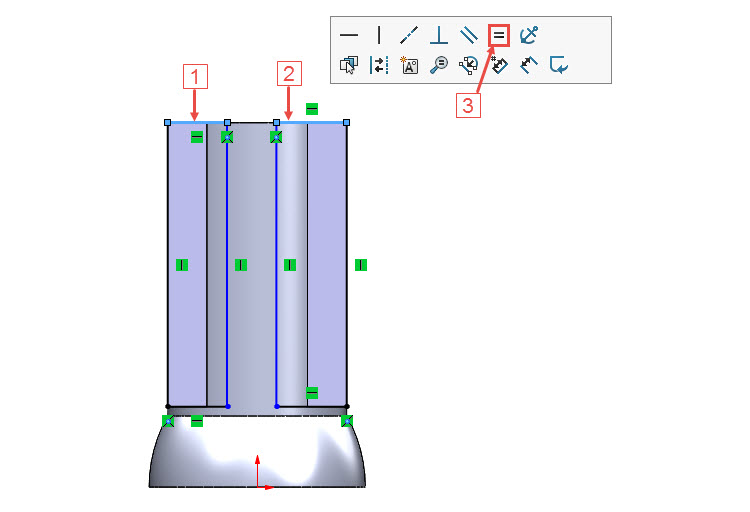

Stiskněte klávesu Ctrl, vyberte horní vodorovné přímky obou obdélníků (1 a 2) a z kontextového panelu nástrojů vyberte vazba Stejná.

43-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

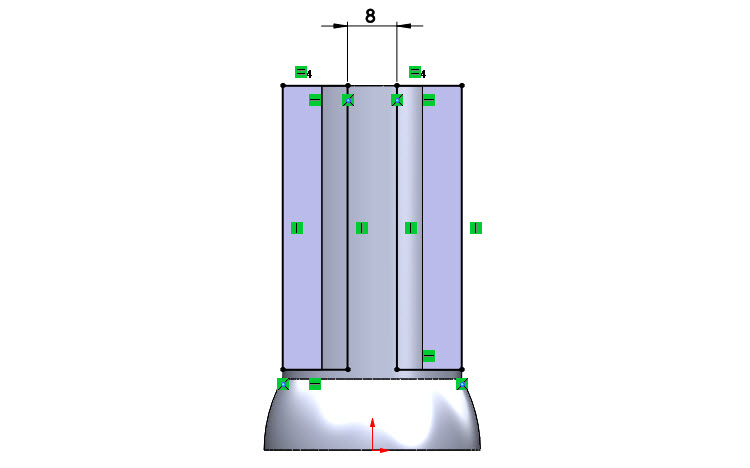

Zakótujte mezeru mezi obdélníky 8 mm.

44-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

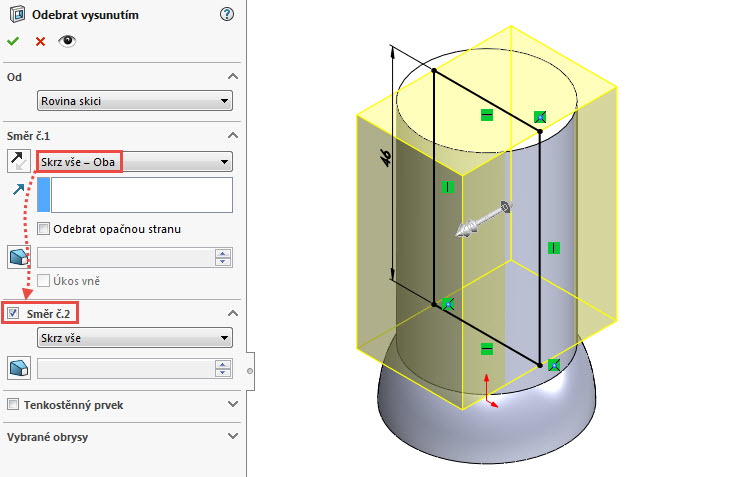

Klávesovou zkratkou Ctrl + 7 se přepněte do izometrického pohledu. Ze záložky Prvky vyberte příkaz Odebrání vysunutím.

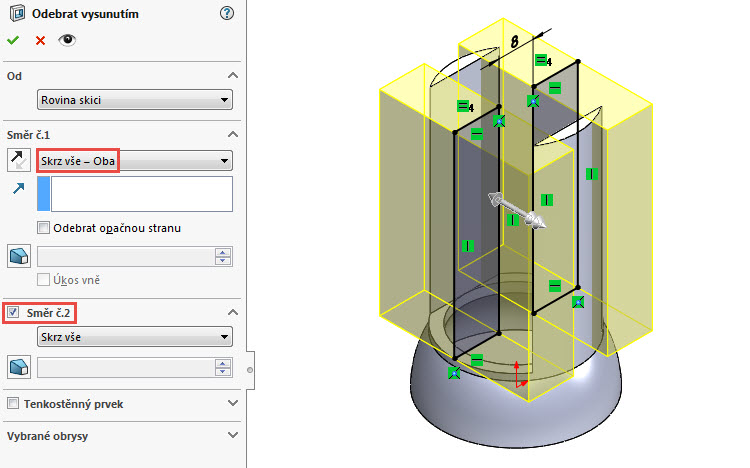

PropertyManageru Odebrat vysunutím v poli Směr č.1 vyberte typ ukončení Skrz vše – Oba (automaticky aktivuje pole Směr č.2).

45-SolidWorks-vyvrtka-telo-postup-navod-tutorial-corkscrew

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

Dokument uložte (Ctrl + S).

Pokračování návodu najdete v příspěvku Vývrtka: Postup modelování těla #2.
