Tento příspěvek se zabývá základními druhy šroubových spojů, které se ve strojírenství používají nejčastěji. Článek obsahuje správné zobrazování šroubových spojů na výkrese a animaci s rozložením šroubových spojů spojující dva materiály.
Šroubový spoj je jeden ze základních a zároveň univerzálních konstrukčních prvků, který se používá pro spojování konstrukcí, jejich částí a dílů.
Šroubové spoje lze rozdělit na tři základní typy:
- spoj zašroubovaný šroubem s hlavou a maticí,
- spoj zašroubovaný šroubem s hlavou,
- spoj závrtným šroubem a maticí.

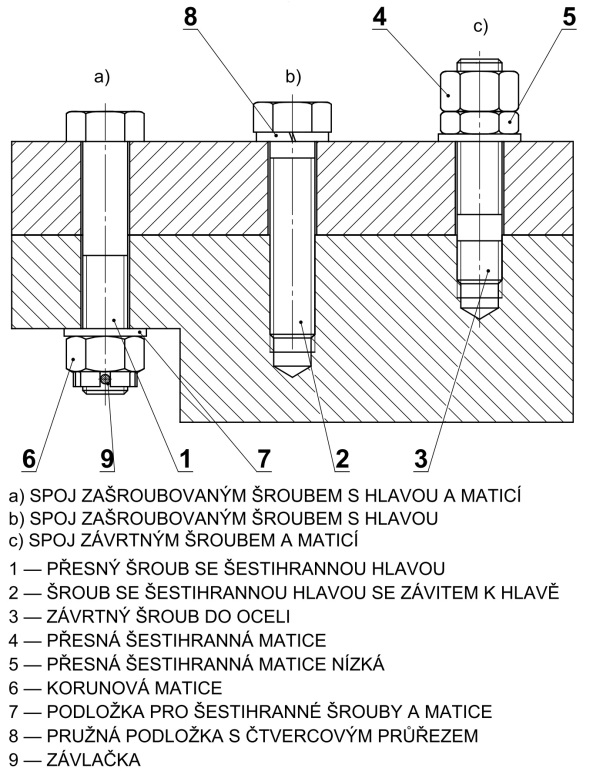

Na uvedeném obrázku je zobrazena část výkresu se zakreslením šroubových spojů v řezu. Všimněte si, že normalizované části se v řezu nezobrazují a správné kreslení šroubových spojů je velmi důležité. Při tvorbě výkresové dokumentace je nutné překontrolovat zobrazení spojů tak, aby byly v souladu se zásadami technického kreslení. Tyto zásady jsou učivem prvního ročníku průmyslových škol a odborných učilišť.
Modelování šroubových spojů se v aplikaci SolidWorks provádí standardním způsobem.

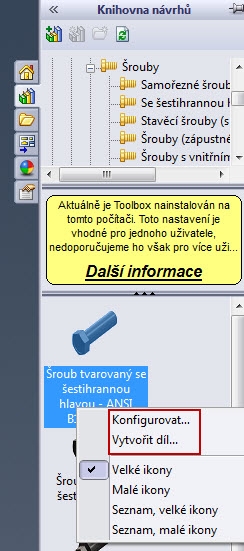

Druhý a efektivnější způsob je vkládání normalizovaných prvků přes knihovnu prvků Toolbox.

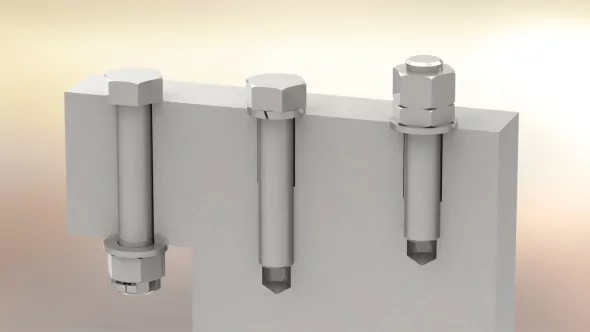

Jestliže studentům prvních ročníků chybí představa o základních provedeních šroubových spojů, animace níže uvádí rozklad sestavy základních šroubových spojů na spojení dvou materiálů.
