Židle: Modelování kolíku (zadání a postup)

Kolík je jednoduchou spojovací rozebíratelnou součástí, která drží jednotlivé díly židle v kuse. Podívejte se na výkres kolíku a vyzkoušejte si tuto jednoduchou součást vytvořenou ze dvou prvků vymodelovat. Pokud si nebudete vědět rady, postupujte podle našeho návodu. Součást je skutečně jednoduchá a zvládne ji každý začínající uživatel.

Model židle se skládá z šesti dílů, z nichž se některé v sestavě opakují nebo je v sestavě použita jejich opačná verze (nohy židle):

  • pozice 1 – sedák – 450 × 450 × 18 mm – 1 kus,
  • pozice 2 – kolík – průměr 10 mm × 30 mm – 4 kusy,
  • pozice 3 – levá noha s otvory ve tvaru drážky pro pero – čtvercový průřez 40 mm × 590 mm – 2 kusy,
  • pozice 4 – příčka 20 × 60 × 340 mm – 4 kusy,
  • pozice 5 – příčka 15 × 50 × 340 mm – 4 kusy,
  • pozice 6 – pravá noha s otvory ve tvaru drážky pro pero – čtvercový průřez 40 mm × 590 mm – 2 kusy.

Výkres sestavy židle je dostupný on-line.

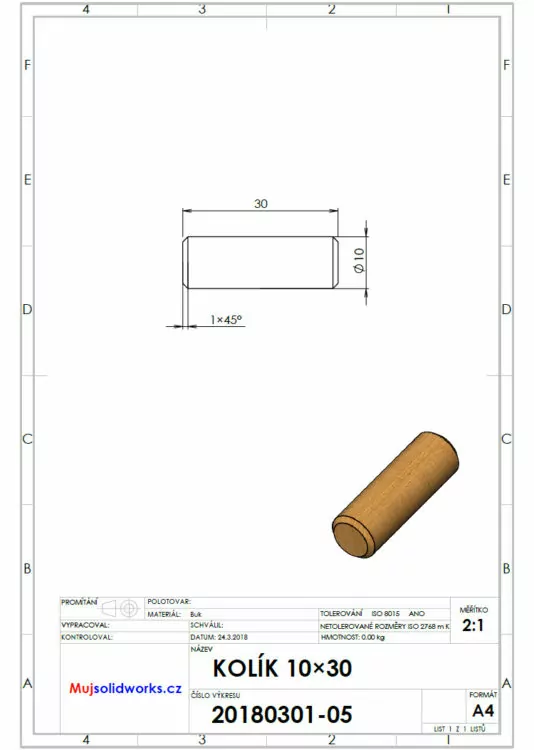

Podívejte se na výkres kolíku:

11-Mujsolidworks-kolik-cep-postup-navod-zidle-tutorial



Pokud si nevíte rady, postupujte podle návodu.



Postup modelování kolíku

Založte si nový díl.

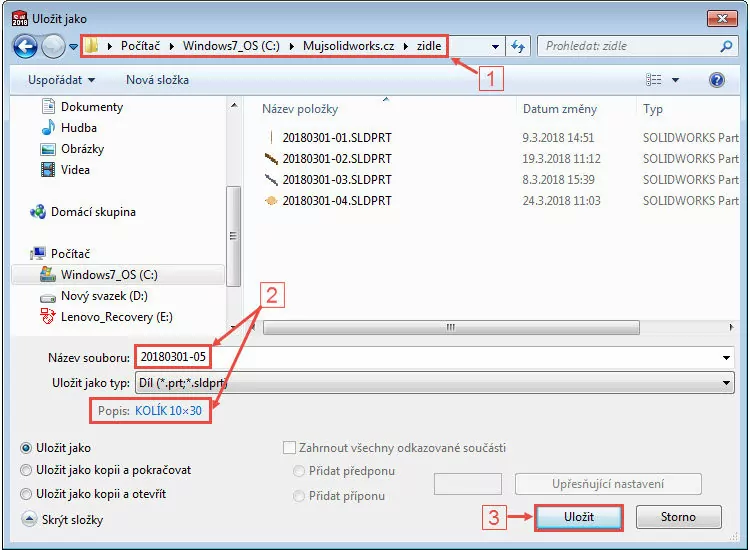

Do složky C:\Mujsolidowkrs.cz\zidle (1) uložte díl pod názvem 20180301-05.SLDPRT a do pole Popis uveďte text KOLÍK 10×30. Dokončete uložení dokumentu tlačítkem Uložit (3).

1-Mujsolidworks-kolik-cep-postup-navod-zidle-tutorial

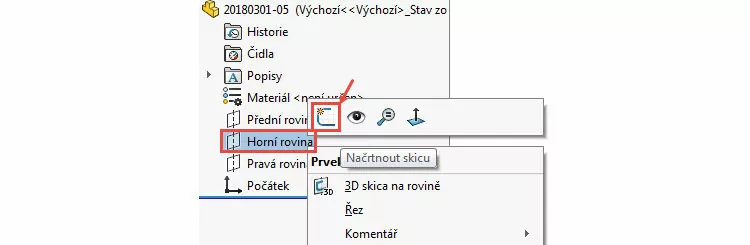

Založte novou skicu v rovině Horní. První skica, kterou založíte v novém dokumentu, se automaticky natočí do pohledu kolmého na rovinu skici.

2-Mujsolidworks-kolik-cep-postup-navod-zidle-tutorial

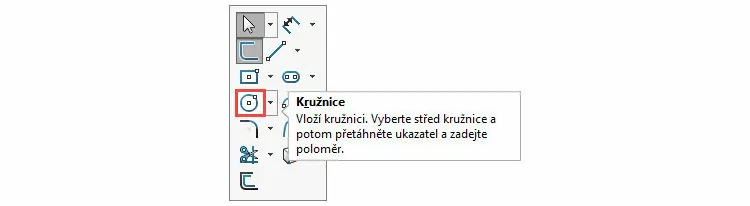

Klávesou S si zobrazte Panel zkratek a vyberte příkaz Kružnice.

3-Mujsolidworks-kolik-cep-postup-navod-zidle-tutorial

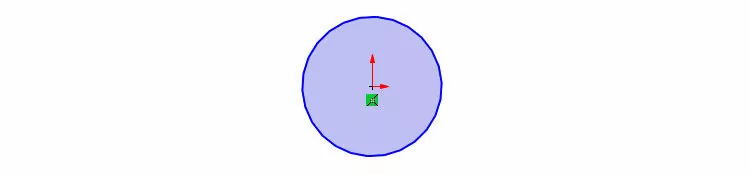

Nakreslete kružnici se středem v počátku souřadného systému.

4-Mujsolidworks-kolik-cep-postup-navod-zidle-tutorial

Horním gestem myši (v grafické ploše stiskněte pravé tlačítko a táhněte směrem nahoru) vyberte příkaz Inteligentní kóta.

4-Mujsolidworks-zidle-sedak-zadani-postup-modelovani-SolidWorks

Zakótujte průměr kružnice 10 mm.

5-Mujsolidworks-kolik-cep-postup-navod-zidle-tutorial

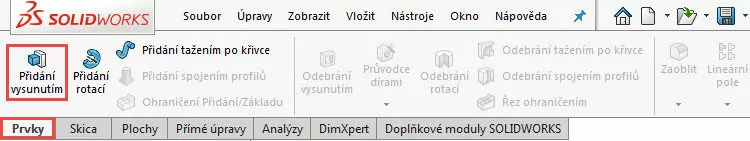

Ze záložky Prvky vyberte příkaz Přidání vysunutím.

6-Mujsolidworks-kolik-cep-postup-navod-zidle-tutorial

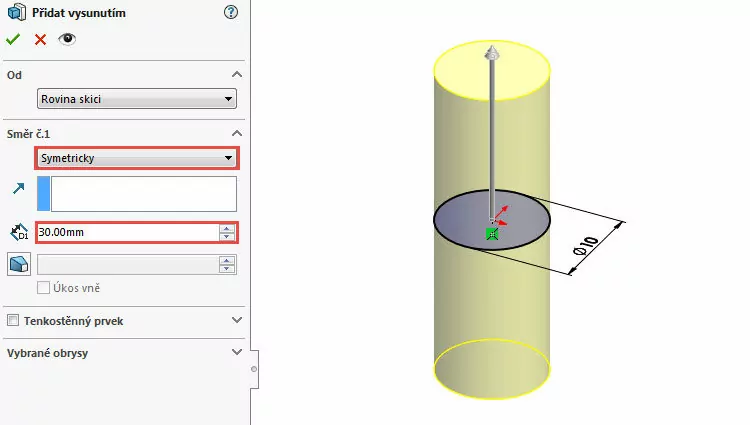

PropertyManageru Přidat vysunutím zadejte do pole Vzdálenost hodnotu 30 mm.

7-Mujsolidworks-kolik-cep-postup-navod-zidle-tutorial

Uložte dokument (Ctrl + S).





Zkosení hran

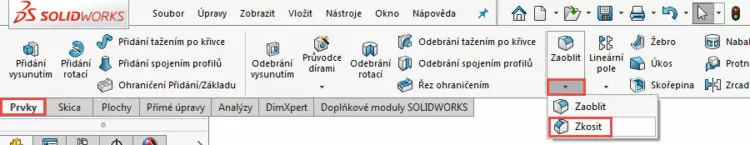

Ze záložky Prvky vyberte příkaz Zkosit.

8-Mujsolidworks-kolik-cep-postup-navod-zidle-tutorial

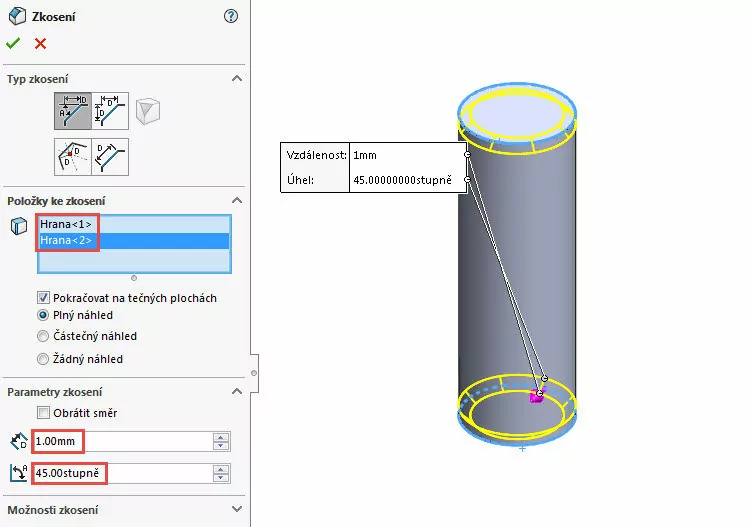

PropertyManageru Zkosit nastavte velikost zkosení 1 × 45°.

9-Mujsolidworks-kolik-cep-postup-navod-zidle-tutorial

Zkontrolujte náhled a dokončete zaoblení potvrzovacím tlačítkem.



Přidání materiálu a textury

Ve FeatureManageru klikněte pravým tlačítkem na prvek Materiál a z místní nabídky vyberte příkaz Upravit materiál.

15-Mujsolidworks-modelovani-tutorial-zaklady-zidle-pricka-navod

Z nabídky SolidWorks MateriálDřevo vyberte Buk. Stiskněte tlačítko Použít a Zavřít.

16-Mujsolidworks-modelovani-tutorial-zaklady-zidle-pricka-navod

Z panelu Vzhledy, prostředí a nálepky vyberte texturu dřeva.

22-Mujsolidworks-zidle-sedak-zadani-postup-modelovani-SolidWorks

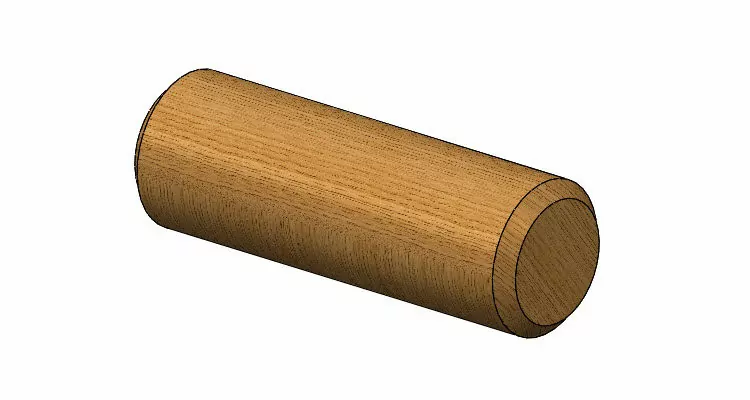

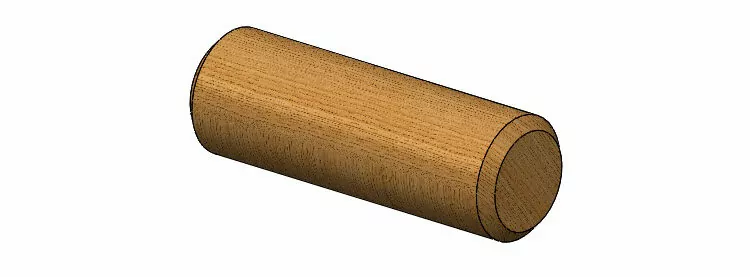

Model kolíku je hotový. Uložte dokument (Ctrl + S).

10-Mujsolidworks-kolik-cep-postup-navod-zidle-tutorial
