Židle: Postup modelování příčky

Příčka spojuje dvě nohy a obsahuje základní konstrukční prvky, které jsou snadné pro začínající uživatele SOLIDWORKSu. Vyzkoušejte si ji vymodelovat sami podle zadání. Pokud si nebudete vědět rady, podívejte se do našeho návodu krok za krokem.

Před tím než se pustíte do postupu, podívejte se na zadání (výkres) a zkuste si promyslet, jak byste při konstrukci postupovali.



Postup modelování

Založte si nový díl.

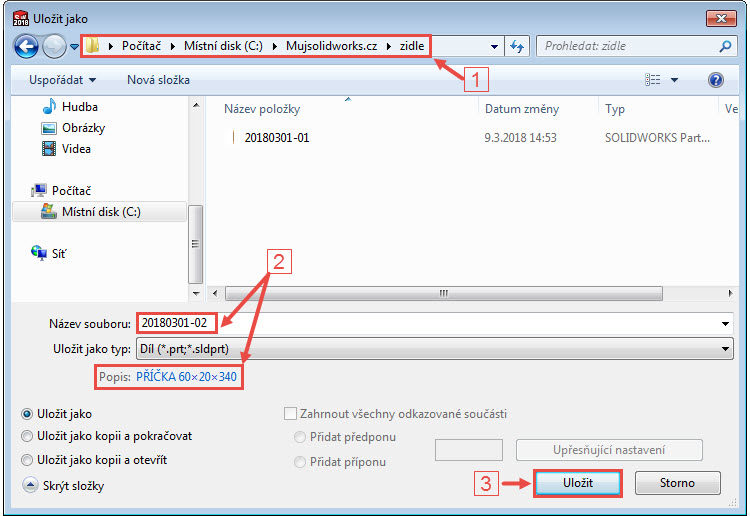

Do složky C:\Mujsolidowkrs.cz\zidle (1) uložte díl pod názvem 20180301-02.SLDPRT a do pole Popis uveďte text PŘÍČKA 60×20×340. Dokončete uložení dokumentu tlačítkem Uložit (3).

3-Mujsolidworks-modelovani-tutorial-zaklady-zidle-pricka-navod

Založte novou skicu v rovině Pravá. První skica, kterou založíte v novém dokumentu, se automaticky natočí do pohledu kolmého na rovinu skici.

4-Mujsolidworks-modelovani-tutorial-zaklady-zidle-pricka-navod

Klávesou S si zobrazte Panel zkratek. Klikněte na malou černou šipku vedle příkazu Obdélník a vyberte příkaz Obdélník s počátkem ve středu.

5-Mujsolidworks-modelovani-tutorial-zaklady-zidle-pricka-navod

Nakreslete obdélník se středem v počátku souřadného systému.

6-Mujsolidworks-modelovani-tutorial-zaklady-zidle-pricka-navod

Horním gestem myši (v grafické ploše stiskněte pravé tlačítko a táhněte směrem nahoru) vyberte příkaz Inteligentní kóta.

25-postup-navod-zacatecnik-sestava-animace-SolidWorks-tutorial-noha

Zakótujte strany obdélníku 20 mm × 60 mm.

7-Mujsolidworks-modelovani-tutorial-zaklady-zidle-pricka-navod

Ze záložky Prvky vyberte příkaz Přidání vysunutím.

8-Mujsolidworks-modelovani-tutorial-zaklady-zidle-pricka-navod

PropertyManageru Přidat vysunutím:

  • vyberte v poli Směr č. 1 možnost Symetricky,
  • do pole Vzdálenost zadejte hodnotu 340 mm.

18-Mujsolidworks-modelovani-tutorial-zaklady-zidle-pricka-navod

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

Uložte dokument (Ctrl + S).



Skicování drážky

Klikněte pravým tlačítkem na stěnu obdélníku označenou červenou šipkou a z kontextového panelu vyberte příkaz Načrtnout skicu.

9-Mujsolidworks-modelovani-tutorial-zaklady-zidle-pricka-navod

Ve FeatureManageru klikněte pravým tlačítkem na skicu Skica2 a z kontextového panelu vyberte příkaz Kolmý k. Skica se natočí do pohledu kolmého na rovinu skici.

10-Mujsolidworks-modelovani-tutorial-zaklady-zidle-pricka-navod

Ze záložky Skica vyberte příkaz Středová drážka.

11-Mujsolidworks-modelovani-tutorial-zaklady-zidle-pricka-navod

Levým tlačítkem umístěte první bod (1) drážky do počátku souřadného systému. Druhý bod umístěte ve svislém směru tak, aby se u kurzoru myši zobrazily symboly vazeb Svislá a Sjednocená. Pokud jsou vazby ve žlutém poli, přidají se do skici automaticky. Tažením a třetím kliknutím dokončete drážku.

19-Mujsolidworks-modelovani-tutorial-zaklady-zidle-pricka-navod

Vyberte příkaz Inteligentní kóta z panelu Skica nebo horním gestem myši.

Zakótujte:

  • délku drážky 40 mm; při kótování (výběru oblouků) musíte držet klávesu Shift,
  • zakótujte šířku drážky 10 mm.

20-Mujsolidworks-modelovani-tutorial-zaklady-zidle-pricka-navod





Přidání drážky

Ze záložky Prvky vyberte příkaz Přidání vysunutím.

8-Mujsolidworks-modelovani-tutorial-zaklady-zidle-pricka-navod

PropertyManageru Přidat vysunutím zadejte do pole Vzdálenost hodnotu 12 mm. Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

12-Mujsolidworks-modelovani-tutorial-zaklady-zidle-pricka-navod

Uložte dokument (Ctrl + S).



Zrcadlení drážky

Stiskněte klávesu Ctrl, vyberte z FeatureManageru rovinu Pravá a prvek Přidat vysunutím2.

13-Mujsolidworks-modelovani-tutorial-zaklady-zidle-pricka-navod

Ze záložky Prvky vyberte příkaz Zrcadlit.

14-Mujsolidworks-modelovani-tutorial-zaklady-zidle-pricka-navod

Zkontrolujte náhled a dokončete zrcadlení potvrzovacím tlačítkem.

18-Mujsolidworks-modelovani-tutorial-zaklady-zidle-pricka-navod



Přidání materiálu

Ve FeatureManageru klikněte pravým tlačítkem na prvek Materiál a z místní nabídky vyberte příkaz Upravit materiál.

15-Mujsolidworks-modelovani-tutorial-zaklady-zidle-pricka-navod

Z nabídky SolidWorks MateriálDřevo vyberte Buk. Stiskněte tlačítko Použít a Zavřít.

16-Mujsolidworks-modelovani-tutorial-zaklady-zidle-pricka-navod

Model po přidání materiálu získal materiálové vlastnosti.

17-Mujsolidworks-modelovani-tutorial-zaklady-zidle-pricka-navod

Texturu dřeva přidáte z panelu Prostředí, vzhledy a nálepky.

22-Mujsolidworks-zidle-sedak-zadani-postup-modelovani-SolidWorks

Stejným způsobem vymodelujte druhou příčku PŘÍČKA 15 × 50 × 340 podle výkresu:

2018-03-24_10-18-28
